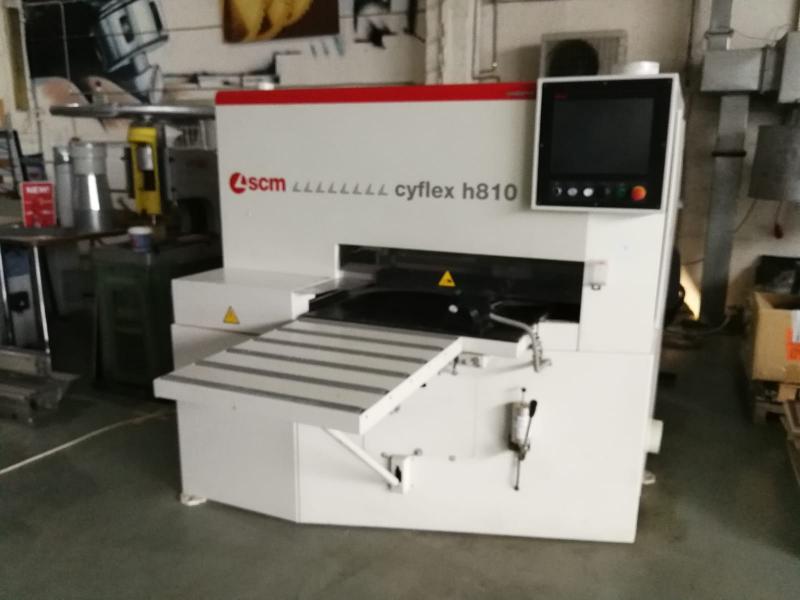

Центр с ЧПУ управлением для вертикального и горизонтального сверления, а также на различных типах материалов (ДСП, МДФ и материалы с подобными физическими свойствами).
Станина трубчатой структуры выполнена из сварных стальных листов, к которой крепятся рабочие столы из специального материала "phenolic". На рабочих столах присутствует система пазов для сквозного сверления. Пульт управления вмонтирован в корпус станка.
Рабочая группа

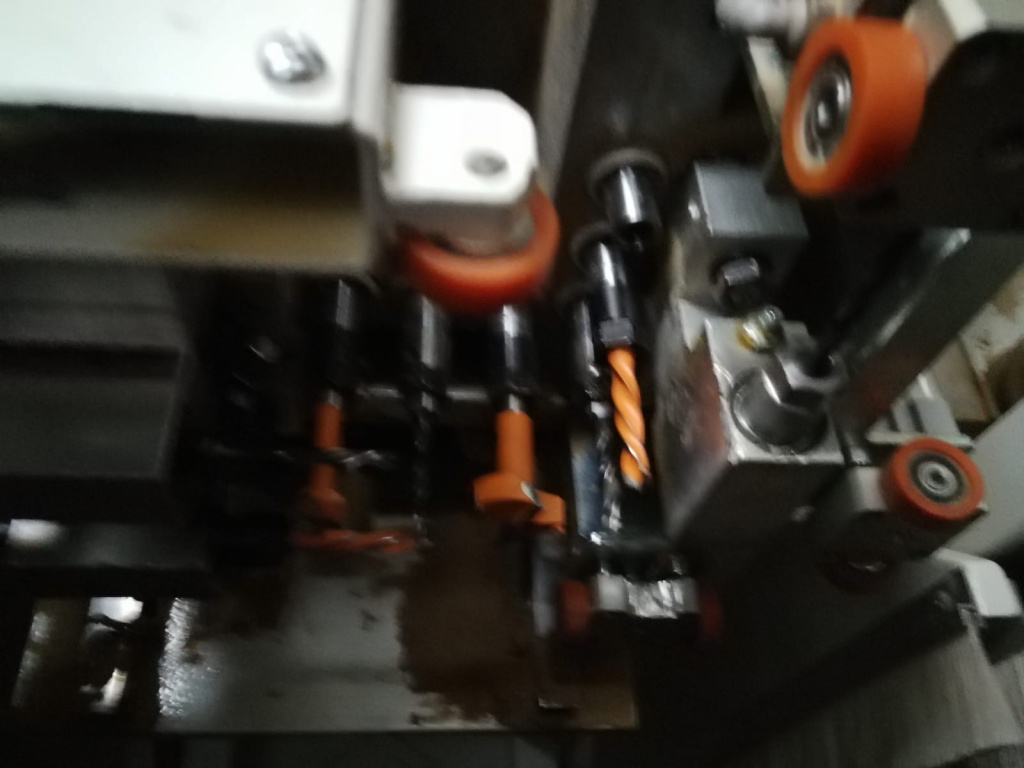

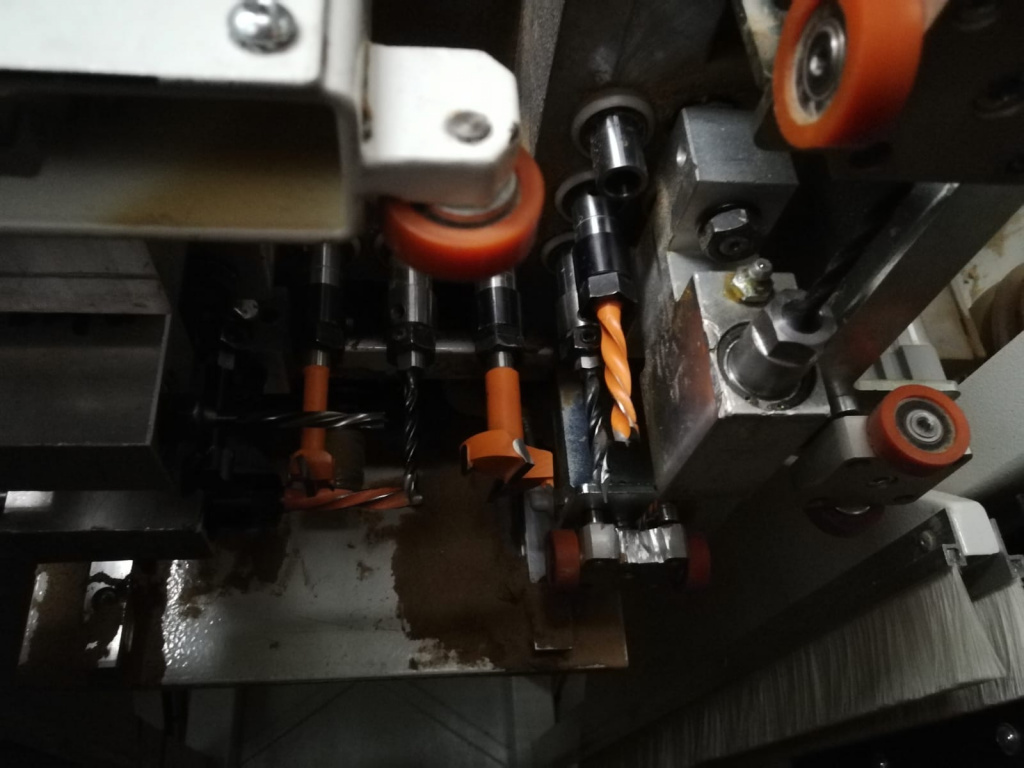

Состоит из сверлильной головки на 8 вертикальных и 6 горизонтальных шпинделей
Сверлильный агрегат — «F14»
- 8 независимых вертикальных сверлильных шпинделей
- посадочная резьба: M10/диам.11 мм
- расстояние между шпинделями 32 мм
- 6 горизонтальных шпинделей
- 2 двойных сверлильных головки в направлении оси Х
- 1 двойная сверлильная головка в направлении оси Y
- посадочная резьба: M8/диам.9 мм
- частота вращения 4000 об/мин
- вертикальное ON-OFF пневматическое перемещение каждого шпинделя 60 мм
Перемещение рабочей группы и захвата по осям:
Перемещение по прямолинейным призматическим направляющим на линейных подшипниках с рециркуляцией шариков в направлениях X, Y и Z.
Позиционирование с высочайшей точностью с использованием шарико-винтовой пары с рециркуляцией шариков.
Позиционирование детали и рабочей группы производится посредством приводов и электродвигателей "DC".
Централизованная смазка станка
Все смазочные штуцеры для подвижных элементов сгруппированы на одном участке. Таким образом, оператор в короткое время может осуществить ежедневное техническое обслуживание станка.

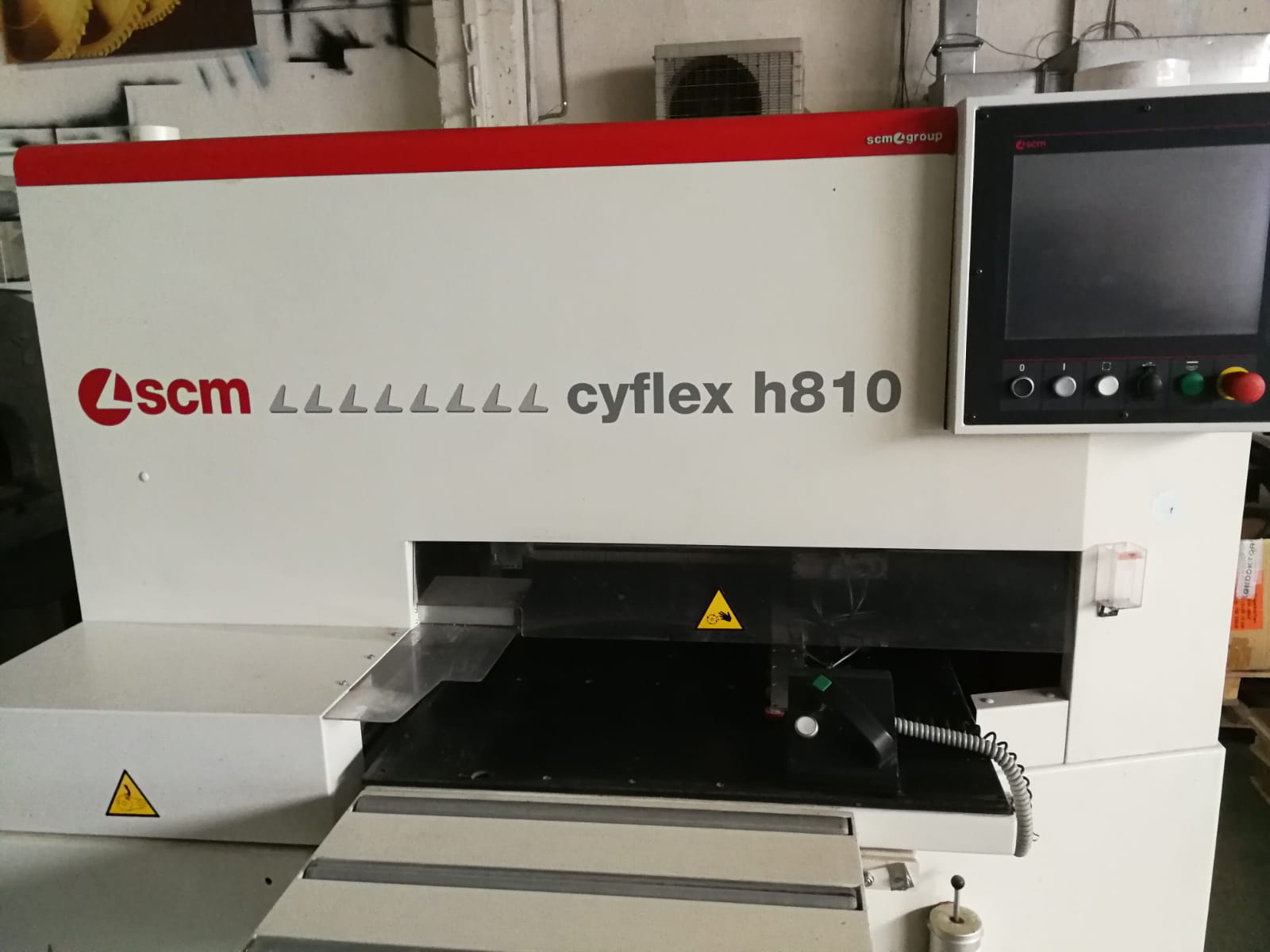

Пульт управления ЧПУ
Модуль управления спроектирован для сверлильных и пазовальных центров.
Простое графическое программирование на сенсорном экране 15".
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Max. длина заготовки |
3.050 мм |
Min. длина заготовки |
200 мм |
Max. ширина заготовки |
800 мм |
Min. ширина заготовки |
80 мм |
Max. толщина заготовки |
60 мм |
Min. толщина заготовки |
10 мм |
Max. скорость по оси X |
25 м/мин |
Max. скорость по оси Y |
28 м/мин |
Вертикальные шпиндели |
8 (5X-3Y) шт |
Горизонтальные шпиндели |
2+2 (X) 1+1(Y) шт |
Мощность двигателя шпинделей |
2,2 кВт |
Частота вращения шпинделей |
4.000 об/мин |
Установленная мощность |
5 кВт |
Масса |
1300 кг |
