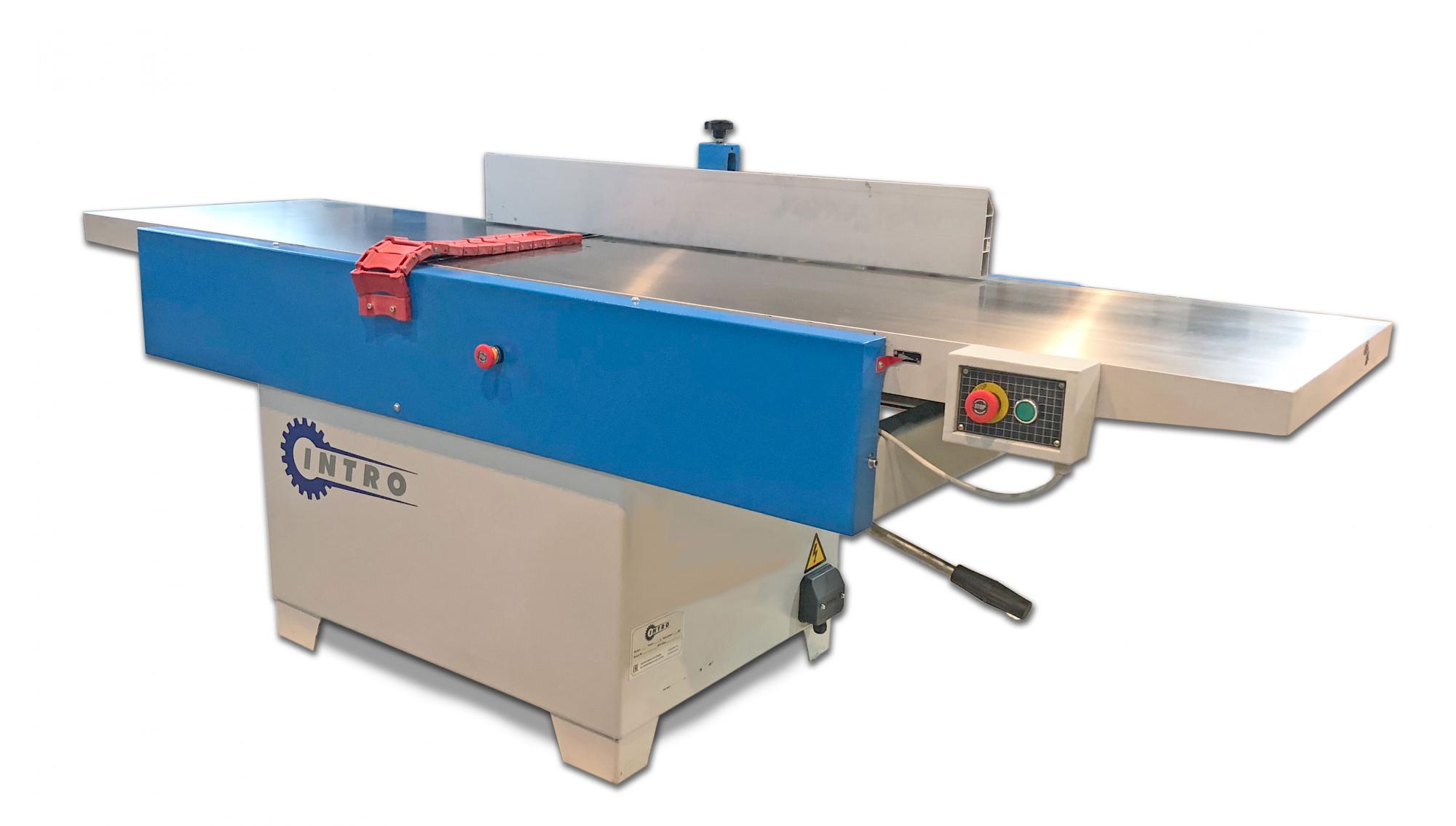

Используется на предприятиях по обработке массива древесины. Служит, для одностороннего строгания по плоскости, а также снятия фасок под углом.
Схема работы:
Видео:
Обратите внимание:
|
|
ДИАГОНАЛЬНЫЙ НОЖЕВОЙ ВАЛ Расположенный под углом обеспечивает плавный вход ножей в заготовку.
Кроме этого диагональное расположение увеличивает интервал между заточками ножей, в сравнении с обычным прямым валом. |
|
|
ЧУГУННЫЕ ЛИТЫЕ СТОЛЫ Массивные столы длиной 2520 мм эффективно гасят вибрацию и являются хорошей базой, что повышает качество обрабатываемых деталей.
Столы имеют ребра жесткости. |
|
|

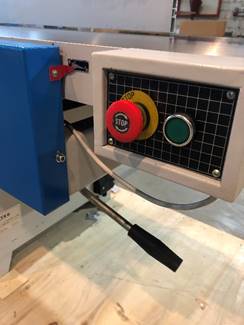

РЕГУЛИРОВКА ТОЛЩИНЫ СНИМАЕМОГО СЛОЯ Осуществляется на первом столе с помощью механического рычага по шкале.
Второй стол имеет регулировку при помощи винта
|
|
|

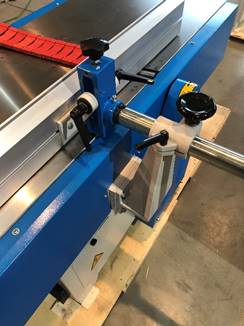

НАПРАВЛЯЮЩАЯ ЛИНЕЙКА
Настраивается маховиком через передачу шестерня-рейка и имеет угол наклона. |
|
|
УДАЛЕНИЕ СТРУЖКИ
Реализовано под вторым столом. Один аспирационный выход Ф 120 мм |
|
|
ПРИВОД НОЖЕВОГО ВАЛА
Оснащен двумя клиновыми ремнями и имеет отдельный защитный кожух |
Технические характеристики：
|
Модель |
SPD-630 |
|
Максимальная ширина строгания, мм |
630 |
|
Максимальная толщина снимаемого слоя, мм |
4 |
|
Длина рабочих столов, мм |
2500 |
|
Диаметр ножевого вала, мм |
100 |
|
Количество ножей в ножевом вале, шт |
4 |
|
Частота вращения ножевого вала, об/мин |
5500 |
|
Мощность, кВт |
5,5 |
|
Габаритные размеры |
|
|
Длина, мм |
2500 |
|
Ширина, мм |
890 |
|
Высота, мм |
990 |
|
Вес, кг |
610 |
