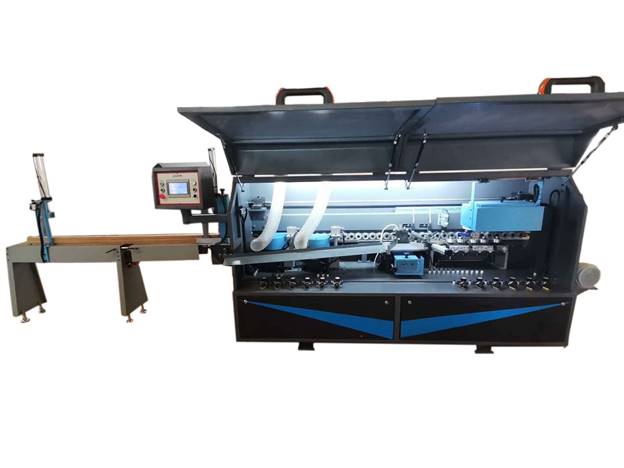

Применяется на предприятиях и в цехах по производству межкомнатных дверей с Г-образными наличниками, а также дверного погонажа с серийным и массовым выпуском продукции, обеспечивает стабильное качество склеивания в проходном режиме.
ОБРАТИТЕ ВНИМАНИЕ:
|
АВТОПОДАЧА ЗАГОТОВОК Заготовки Г-образного наличника подаются в автоматическом режиме с помощью автоподатчика. Данная опция позволяет производить обслуживание станка одним оператором, а также значительно увеличивает производительность линии. |
|
ФРЕЗЕРОВАНИЕ ЧЕТВЕРТИ Две фрезы на входе линии фрезеруют четверть на широкой планке для дальнейшего приклеивания узкой планки под 90 градусов для создания Г-образного профиля. Благодаря наличию двух фрез взаимообратного вращения достигается чистота фрезеровки и гарантируется отсутствие сколов и выровов на любом материале. |
|
ПРЕДВАРИТЕЛЬНЫЙ РАСПЛАВ КЛЕЯ Позволяет не останавливать процесс производства и пополнять клеевой узел по мере необходимости. Емкость перемещается по призматическим направляющим, что позволяет отводить её в сторону для удобства работы. |
|
КЛЕЕВОЙ УЗЕЛ Простой в настройках и эксплуатации узел нанесения клея. Конструкция с клеевой ванной на EVA клее-расплаве. |
|
СИСТЕМА ПРИЖИМОВ Представляет собой ряд прижимных роликов. И состоит из приводного ролика большого сечения, и пяти дополнительных роликов для идеального приклеивания планки. Давление роликов регулируется пневматикой. |
|
СИСТЕМА ПОДАЧИ Заготовка перемещается по цепному транспортеру с обрезиненными башмаками по принципу кромкооблицовочного станка. Система подачи оснащена мощным мотор-редуктором, что позволяет работать со скоростью до 35 м/мин. |
  |
ФРЕЗЕРНЫЙ УЗЕЛ (ОПЦИЯ): На выходе из станка позволяет формировать фаски на лицевой части склеенного L образного наличника. |
ВИДЕО
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Толщина заготовки, мм |
8 - 40 |
|
Толщина приклеиваемой планки, мм |
3-6 |
|
Минимальная ширина заготовки, мм |
65 |
|
Скорость подачи, м/мин |
35 |
|
Электроподключение, В (Гц) |
380 (50) |
|
Давление в пневмосистеме, МПа |
0,5 – 0,8 |
|
Мощность, кВт |
11,5 |
|
Габаритные размеры |
|
|
Длина, мм |
3 700 |
|
Ширина, мм |
1 120 |
|
Высота, мм |
1 900 |
|
Вес, кг |
1 500 |
