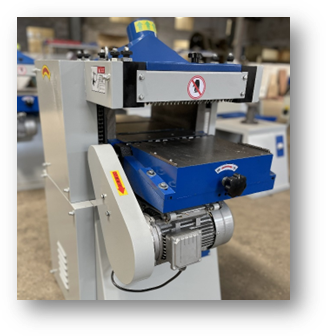

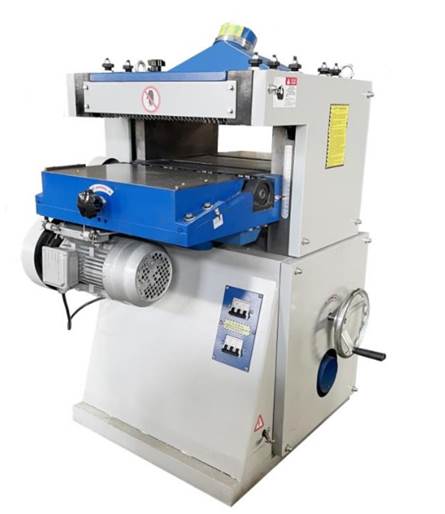

Используется на предприятиях по обработке массива древесины. Служит, для двухстороннего строгания в размер по толщине плоских заготовок из древесины.
Схема работы:
ВИДЕО
Обратите внимание:
|
|

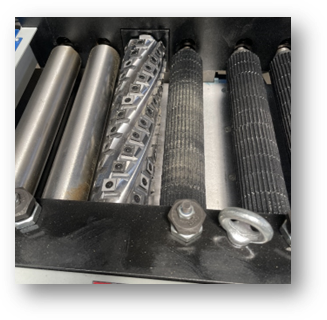

ШЕЙПЕРНЫЕ НОЖЕВЫЕ ВАЛЫ
Ножевые пластины расположены по спирали и повернуты относительно оси самого вала. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, за счет резания волокон под углом, что повышает качество обработанной поверхности. |
|
|

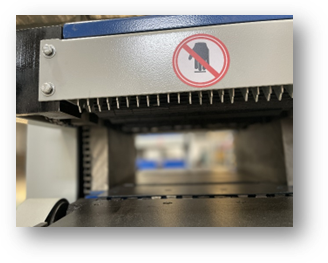

СЕКЦИОННЫЕ ПОДАЮЩИЕ ВАЛЫ
Три вала позволяют одновременно подавать заготовки, имеющие разную толщину. Наличие когтевой защиты предотвращает обратный выброс заготовки. |
|
|

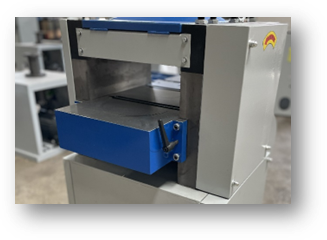

НИЖНИЙ ФУГОВАЛЬНЫЙ НОЖЕВОЙ ВАЛ Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола.
Отображение размера по миллиметровой шкале. |
|
|

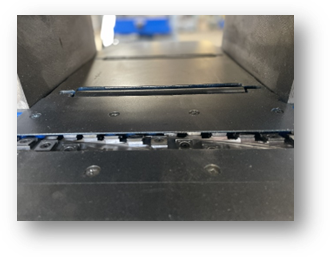

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ
Облегчают подачу заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола. |
|
|
НАПРАВЛЯЮЩИЕ СТОЛА
Исключают его перекос. Жесткая фиксация осуществляется с помощью рукояток. |
|
|

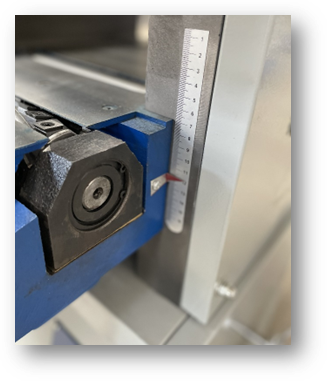

НАСТРОЙКА НА РАЗМЕР ПО ТОЛЩИНЕ
Осуществляется маховиком, при помощи винта. Индикация размера по линейке. |
|
|

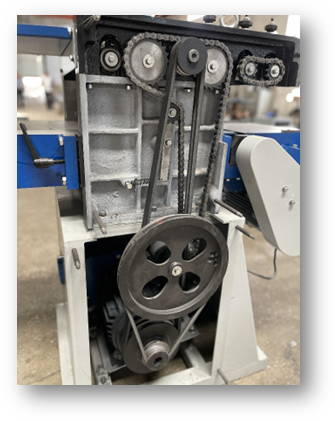

ПРИВОД ВЕРХНЕГО НОЖЕВОГО ВАЛА И СИСТЕМА ПОДАЧИ ЗАГОТОВОК
Реализованы от главного электродвигателя мощностью 4 кВт через ременную и цепную передачу. |
|
|

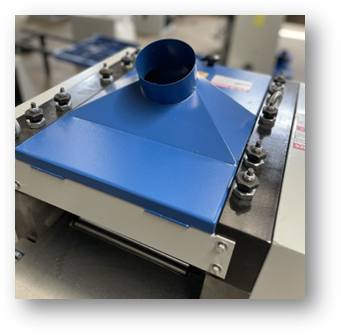

КОМПЛЕКТУЕТСЯ ВСТРОЕННОЙ СИСТЕМОЙ АСПИРАЦИИ
Станок оснащен улиткой с металлической крыльчаткой, которая удаляет отходы от верхнего и нижнего строгальных валов с последующим выбросом в единый воздуховод. Достаточно просто присоединить к воздуховоду любой мешок - накопитель
|
|
|
ЛЕГКИЙ ДОСТУП К ножевому валу осуществляется за счет откидной крышки. |
Технические характеристики:
|
Модель |
MB203A |
|
Максимальная ширина строгания, мм |
310 |
|
Минимальная длина заготовки, мм |
150 |
|
Максимальная толщина строгания, мм |
150 |
|
Минимальная толщина строгания, мм |
5 |
|
Макс. толщина снимаемого слоя верхнего вала, мм |
4 |
|
Макс. толщина снимаемого слоя нижнего вала, мм |
2 |
|
Скорость подачи заготовок, м/мин |
12 / 16 |
|
Частота вращения ножевого вала, об/мин |
9000 |
|
Мощность электродвигателя верхнего вала, кВт |
4 |
|
Мощность электродвигателя нижнего вала, кВт |
2,2 |
|
Габаритные размеры, мм |
820 х 660 х 1200 |
|
Вес, кг |
390 |
