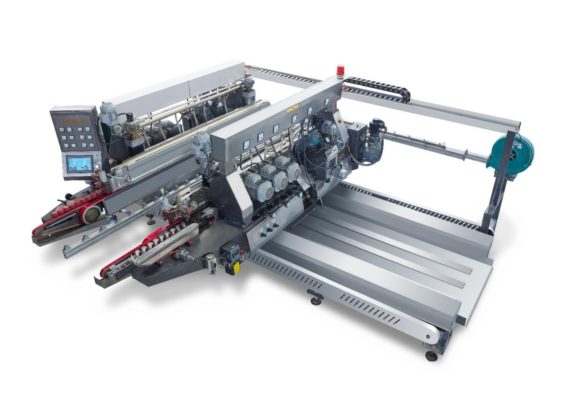

Технические характеристики:
Толщина стекла, мм | 3-12 |
Скорость подачи, м/мин | 0,5-18 |
Минимальный размер стекла, мм | 300х300 |
Максимальное раскрытие (ширина стекла), мм | 2 200 |
Допуск на параллельность (1000х1000), мм | ≤0,2 |
Диагональный допуск (1000х1000мм), мм | ≤0,3 |
Ширина фаски стекла, мм | 1-3 |
Скорость передвижения подвижной части станка, м/мин | 4 (до 8 опционально) |
Частота вращения двигателя, об/мин | 1400/2800 |
Установленная мощность, кВт | 36 |
Масса, кг | 5500 |
ОСОБЕННОСТИ КОНСТРУКЦИИ
Шаро-винтовая передача | TBI/PMI (Тайвань) |
Линейные направляющие | HINWIN/ABBA (Тайвань) |
Бак для воды | нержавеющая сталь SUS201 (Китай) |
Лента конвейера | Barbieri (Италия) |
Управление PLC | Siemens (Германия) или аналоги |
Электрические составляющие | Siemens (Германия) или аналоги |
Кнопочные выключатели | Gaoqiao (Китай) |
Инвертеры | Siemens (Германия) или аналоги |
Трансформатор | Èr biàn (Китай) |
Энкодеры | Siemens (Германия) или аналоги |
Интерфейс панель управления | KUNLUN (Китай) |
Двигатели | АВВ (Швейцария) |
ДВИГАТЕЛИ
Наименование | Мощность, кВт | Кол-во | Производитель |
Двигатель подачи | 1,5 | 2 | Delta (Тайвань) |
Двигатель на раскрытие/закрытие подвижной части | 1,1 | 1 | Zhouyi (Китай) |

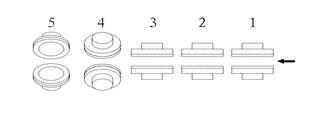

Шпиндель 1 | 3 | 2 | АВВ (Швейцария) |
Шпиндель 2-5 | 2,2 | 8 | АВВ (Швейцария) |
Водяной насос | 0,45 | 4 | JINLOON (Китай) |
Двигатель вентилятора | 2,2 | 1 | Southern (Китай) |
Двигатель на подъем траверсы | 0,09 | 2 | ZHUJIANG (Китай) |
|
Массивная станина выполнена из стали толщиной 10-20 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность до 0,01 мм и качество при обработке заготовок любых размеров.. |
Перемещение осуществляется по двойным линейным направляющим при помощи шаро-винтовой передачи |
|
Шаро-винтовая передача выполнена с использованием медного вкладыша, что обеспечивает долговечность работы. |
|
Высокоточные линейные направляющие HIWIN / ABBA из Тайваня. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
Резервуар для воды выполнен из нержавеющей стали |
|
|
Особенности конструкции системы подачи, а также подвижной части станка обеспечивают высокую точность обработки: Допуск на параллельность ≤0.2 Допуск по диагонали ≤0,3 |
Двигатели АВВ обеспечивают надежность и долговечность работы. |
|
Система безопасности станка отвечает нормам СЕ | |
Редукторная система привода подачи через прямую передачу обеспечивает надежную передачу крутящего момента. Усиленные безлюфтовые редукторы обеспечивают стабильную работу конвейера | |
Верхние балки установлены на 4 мощные Т-образные опоры | |
Централизованная система смазки позволяет осуществлять смазку направляющих шпиндельных узлов, приводов и т.д. в труднодоступных местах станка. Таким образом, обеспечивается удобство технического обслуживания и увеличивается срок эксплуатации узлов и механизмов. | |
|
Электрические комплектующие фирмы Siemens (Германия) |
Система ПЛК(PLC) и панель ввода Удобно расположенная панель интерфейса, предназначена для осуществления ввода, регулировки и контроля всех процессов обработки стекла. Основные приборы, осуществляющие контроль агрегатов, позволяют в автоматическом режиме прослеживать нагрузки на шлифовальные круги во время обработки кромки стекла. |
