Обрабатываемые материалы:
Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.),
«Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластики т.п.
Используется на различных предприятиях занимающихся выпуском корпусной и деревянной мебели, компании по производству наружной рекламы. Предприятия по изготовлению элементов декора, интерьеров и экстерьеров, эксклюзивных дизайнерских решений, сувенирной продукции.
Образцы получаемых изделий:
| МЕБЕЛЬНОЕ ПРОИЗВОДСТВО | |
|
 |
|
 |
|
СТОЛЯРНОЕ ПРОИЗВОДСТВО
|
|
|
 |
|
 |
|
ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ |
|
|
|
|
|
|
 |
|
|
|
|
| РЕКЛАМА | |
|
|
Обратите внимание:
 |

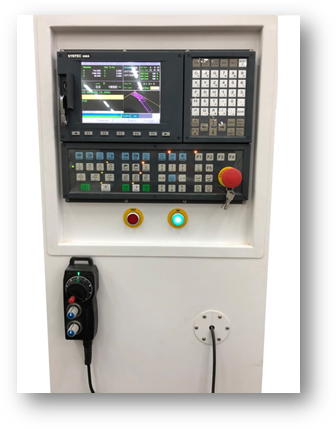

Стойка управления SYNTEC являет собой самую распространенную и универсальную систему управления станком с ЧПУ. Графический интерфейс позволяет быстро подготовить станок к работе, проверить параметры программы и инструмента, при необходимости внести изменения. USB порт позволяет получать информацию со сторонних носителей, а также завязать станок в локальную сеть. |
|
Шпиндель HQD(Китай) 9кВт, промышленного исполнения позволяет обрабатывать различные материалы (древесина, ДСП, ДВП, МДФ, фанера, пласитики, Alucobond, Dibond), используя необходимые параметры. |
|

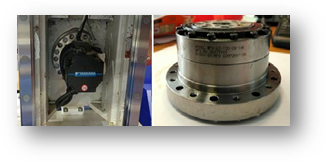

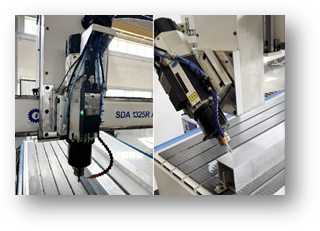

Дополнительная ось 4D позволяет осуществлять наклон шпинделя на 180º и обрабатывать как выпуклые так и вогнутые заготовки. Передача происходит через редуктор Shimpo-Nidec, что гарантирует точность обработки. |
|
Линейный магазин для автоматической смены инструмента, располагает 10 слотами для установки патронов ISO 30 с необходимыми фрезами. |
|
Датчик автоматического измерения и калибровки длины инструмента
Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет:
-высокой точности измерения длины инструмента;
-автоматизации расчета и ввода коррекции на инструмент; Станок производит калибровку полностью в автоматическом режиме, исключая ошибки связанные с неточными действиями оператора, что в свою очередь способствует снижению брака. |
  |
Сервомоторы Yaskawa обеспечивают высочайшую точность позиционирования рабочих органов станка. Сервоприводы Yaskawa с японскими редукторами Shimpo зарекомендовали себя исключительно надежными и долговечными узлами.
|
  |
Линейные прецизионные направляющие PMI 30 производства Тайвань обеспечивают плавное и точное перемещение по осям.
Косозубые передачи шестерня-рейка по осям X, Y «WMH-Herion» (Германия) В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУ Beaver позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели |
 |
Стальной портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.
|
 |
Пневматические упоры для базирования заготовок позволяют значительно упростить работу оператора станка, т.к. данный процесс является достаточно трудоемким и многое зависит от оператора, на сколько точно он сможет установить заготовку на рабочую поверхность стола. Использование упоров позволяет повысить производительность на 5 - 15%.Упоры имеют возможность регулировки и работают от педали выдвигаясь только в необходимый момент и далее возвращаясь в исходное положение, не мешая работе шпинделя. |
 |
Комбинированный вакуумный рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки. Вакуумный стол разбит на четыре зоны для удобства фиксации заготовок различных габаритов. Все модели станков INTRO с возможность вакуумного крепления заготовок имеют специальную конструкцию стола t-slot, которая позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов. |
  |
Двухконтурный вихревой вакуумный насос мощностью 7,5 кВт (в комплекте). Конструкция вихревых насосов такова, что в них практически нет изнашивающихся частей (пары трения качения есть только в подшипниках). Эти конструкции вакуумных насосов работают с минимальным энергопотреблением при максимальной производительности.

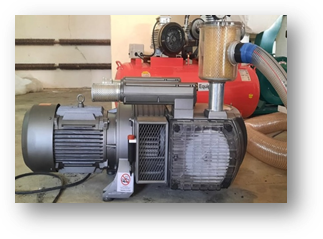

Пластинчато-роторные вакуумные станции опционально: · 5,5 кВт, 160м³/час – 1000$;
· 7,5 кВт, 250м³/час – 1650$; |
|
Кабельканалы «IGUS» (Германия) предназначены для защиты проводов от попадания инородных предметов, а также препятствуют их перетиранию во время работы. Значительно повышают ресурс электрокабелей станка. |
|
Частотный преобразователь фирмы «Delta» (Тайвань) предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.
|
|

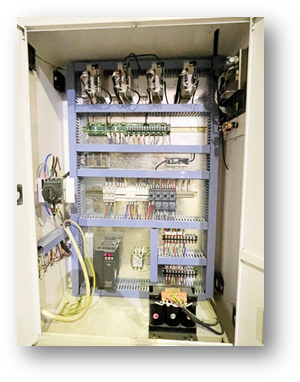

Электрошкаф оснащен комплектующими ведущих мировых производителей скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.
|
|
Централизованная автоматическая система смазки. Упрощает смазку направляющих и подшипников.
Такая система смазки значительно экономит время на обслуживание станка, кроме того её можно настроить по таймеру. |
|
Система подготовки сжатого воздуха позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования. |
|
Аспирационная установка производительностью 5000 м³/час и мощностью 5,5 кВт входит в комплектацию станка вместе с воздуховодами, штангодержателем и защитным кожухе на шпинделе. Позволяет эффективно удалять стружку и пыль из зоны обработки.
|
|
Программное обеспечение позволяет разрабатывать новые изделия и управляющие программы конструкторскому отделу.
|
|

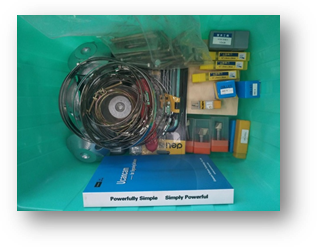

ЗИП в комплекте.
|
Технические характеристики
|
Модель |

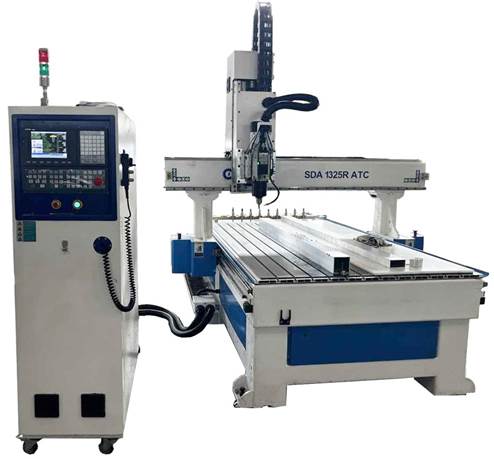

INTRO SDA-1325R ATC |
|
Размеры зоны обработки X и Y, наибольшие, мм |
1300 х 2500 |
|
Перемещение шпинделя по оси Z, мм |
300 |
|
Система смены инструмента |
Автоматическая, линейный магазин |
|
Количество мест в магазине |
10 |
|
Тип передачи по осям X, Y |
Шестерня, косозубая рейка |
|
Тип рабочего стола |
Комбинированный (вакуумный + Т-пазы) |
|
Тип электродвигателей перемещения по осям |
Серводвигатели Yaskawa 750W |
|
Скорость рабочего хода, мм/мин |
0 – 35 000* |
|
Скорость холостого хода, мм/мин |
0 – 60 000 |
|
Частота вращения шпинделя, об/мин |
0 – 24 000 |
|
Мощность шпинделя, кВт |
9 |
|
Тип охлаждения шпинделя |
Воздушное (принудительное) |
|
Тип цанги |
ISO 30 |
|
Посадочный диаметр инструмента, наибольший, мм |
20 |
|
Вакуумный насос, шт |
1 |
|
Мощность вакуумного насоса, кВт |
7,5 |
|
Производительность вакуумного насоса, м³/час |
250 |
|
Рабочее напряжение, В |
380, трёхфазное |
|
Частота тока, Гц |
50 - 60 |
|
Общая установленная мощность, кВт |
21,5 |
|
Габаритные размеры в упаковке, мм |
|
|
Длина, мм |
3400 |
|
Ширина, мм |
2150 |
|
Высота, мм |
1900 |
|
Вес, кг |
2750 |
