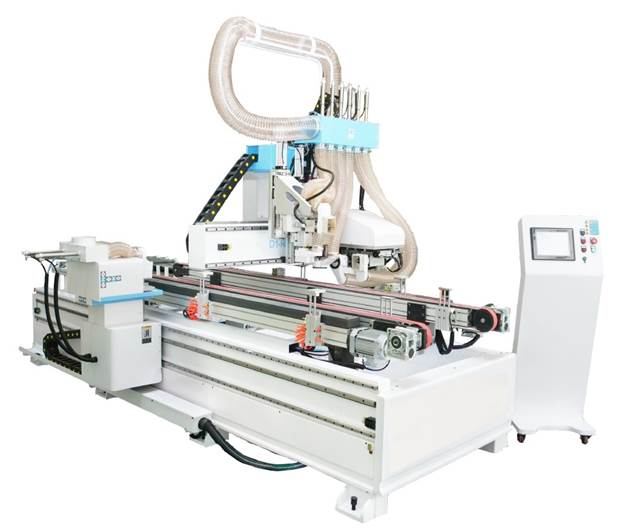

Станок предназначен для сверления глухих и сквозных отверстий, а также фрезерования пазов в дверных полотнах для последующей установки фурнитуры. Двери могут быть изготовлены как из массива древесины, так и из плитных материалов МДФ, ДСП, а также облицованные алюминиевой кромкой или профилем.
ВОЗМОЖНОСТИ СТАНКА:

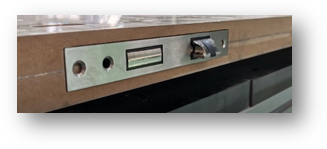

Работает в проходном режиме. Встраивается в технологическую линю. Станок объединяет все технологические операции для врезки фурнитуры в межкомнатные двери. Такие как паз под тело замка, планку замка, отверстия для ручки и личинки замка, пазы под петли, а также технологические отверстия в торцах полотен для покраски, установки нижнего выдвижного уплотнителя и пазы под дверной доводчик.
ВИДЕО:
ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ
 |
|
 |
|
 |
 |
 |
 |
ОБРАТИТЕ ВНИМАНИЕ
 |

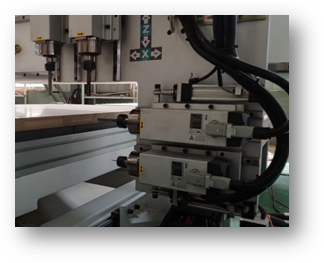

Обрабатывающая голова со стороны замка оснащена четырьмя шпинделями HQD воздушного охлаждения.
2 вертикальных Мощность шпинделей 4,5 кВт и 2,2 кВт 2 горизонтальных
Мощность шпинделей 4,5 кВт и 2,2 кВт |
 |

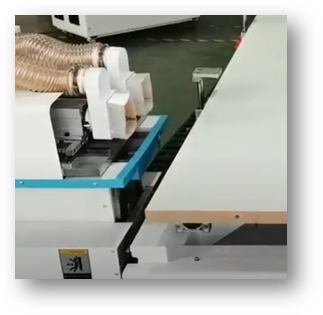

Обрабатывающая голова со стороны петель оснащена двумя шпинделями HQD воздушного охлаждения.
2 горизонтальных
Мощность шпинделей 3,5 кВт и 2,2 кВт |
 |
Наличие чистовых шпинделей мощностью 2,2 кВт позволяют получать прямые углы со стороны планки замка и со стороны петель |
 |
Верхний и нижний торец дверного полотна обрабатывается горизонтальным двухсторонним шпинделем мощностью 3,5 кВт Применяется для получения технологических отверстий при покраске дверей, установки доводчика или нижнего выдвижного уплотнителя |
 |

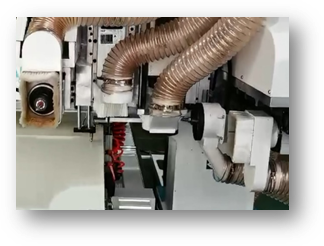

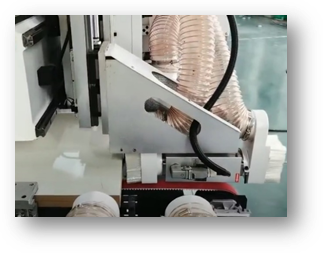

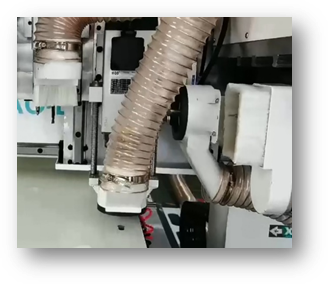

Каждый шпиндель имеет подведенный кожух системы аспирации, которые соединяется в единый выход. |
 |
Рольганг с не приводными роликами на входе позволяет встраивать станок в технологическую линию |
 |

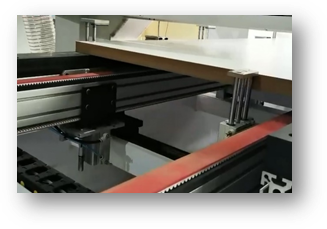

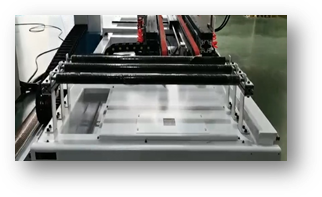

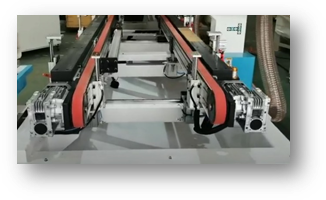

Приводной транспортер перемещает дверное полотно в зону обработки на зубчатых ремнях.
Настройка на ширину двери осуществляется автоматически |
 |
Автоматическая остановка и центрирование заготовки на рабочем столе осуществляется при помощи пневматических упоров. |
 |
Фиксация дверного полотна в зоне обработки при помощи механических зажимов на пневматике. |
 |

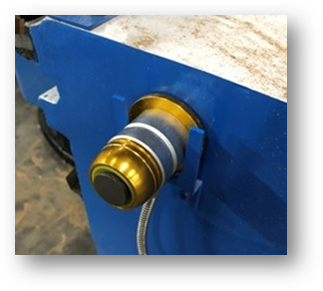

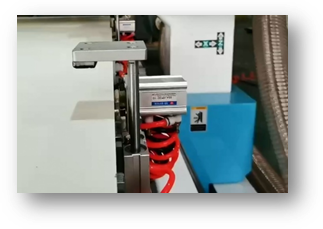

Автоматическое измерение толщины дверного полотна при помощи щупа. |
 |
Датчик измерения и калибровки длины инструмента Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет: -высокой точности измерения длины инструмента;
-автоматизации расчета и ввода коррекции на инструмент |
 |

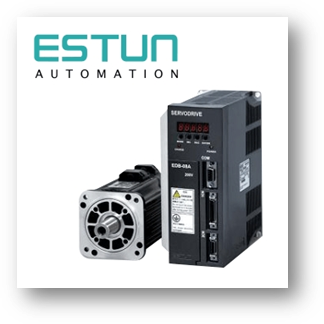

Серводвигатели «ESTUN»
Установленные на перемещения по осям X, Y и Z, двух голов с шпинделями обеспечивают высокоточное позиционирование шпинделя (до 0,001 мм) в соответствии с заданной программой при высокой скорости перемещения до 40 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. |
  |

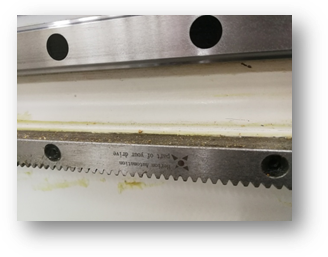

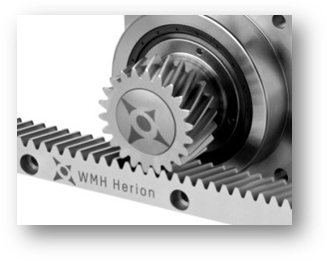

Косозубые передачи шестерня-рейка по осям X, Y «WMH-Herion» (Германия) В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУ INTRO позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели
Линейные прецизионные направляющие PMI 20, 25 и 30 производства (Тайвань) обеспечивают плавное и точное перемещение по осям.
|
 |

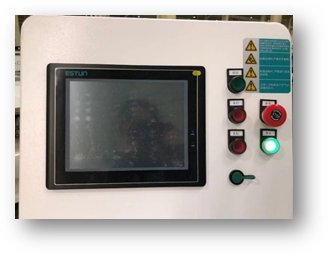

Пульт управления станком с PLC – панелью обеспечивает удобную работу и обслуживание станка.
Оператору достаточно выбрать форму замка или петли из каталога, выбрать инструмент и проставить нужные размеры требуемых пазов или отверстий |
 |
Электрошкаф оснащен комплектующими ведущих мировых производителей скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. ESTUN Servo, TRIO & ESTUN, Trio Control,
MECHATROLINK. |
 |

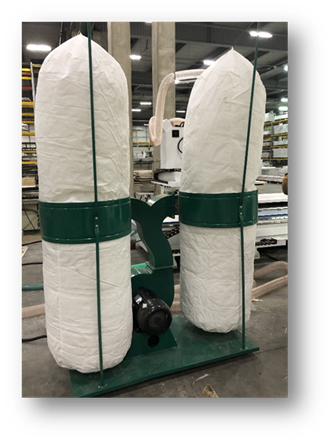

Аспирационная установка производительностью 5000 м³/час и мощностью 5,5 кВт входит в комплектацию станка вместе с воздуховодами, штангодержателем и защитным кожухе на шпинделе. Позволяет эффективно удалять стружку и пыль из зоны обработки. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
INTRO SD-D1-N |
|
Максимальная длина заготовки, мм |
2500 |
|
Ширина заготовки, мм |
450 - 1100 |
|
Максимальная толщина заготовки, мм |
65 |
|
Система управления |
TRIO |
|
Система смены инструмента |
Ручная (фиксация гайкой) |
|
Тип передачи по осям X, Y |
Шестерня, косозубая рейка |
|
Тип электродвигателей перемещения по осям |
серводвигатели |
|
Замок |
|
|
Мощность 1-го вертикального шпинделя, кВт |
4,5 |
|
Мощность 2-го вертикального шпинделя, кВт |
2,2 |
|
Мощность 1-го горизонтального шпинделя, кВт |
4,5 |
|
Мощность 2-го горизонтального шпинделя, кВт |
2,2 |
|
Мощность сервоприводов по осям Х/Y/Z, кВт |
1,0 / 2,0 / 1,0 |
|
Петли |
|
|
Мощность 1-го горизонтального шпинделя, кВт |
3,5 |
|
Мощность 2-го горизонтального шпинделя, кВт |
2,2 |
|
Мощность сервоприводов по осям Х/Y/Z, кВт |
0,75 / 0,75 / 0,75 |
|
Верхний и нижний торец |
|
|
Мощность шпинделя, кВт |
3,5 |
|
Установленная мощность, кВт |
27 |
|
Тип охлаждения шпинделей |
Воздушное (принудительное) |
|
Тип цанги |
ER25 / ER32 |
|
Посадочный диаметр инструмента, наибольший, мм |
20 |
|
Позиционирующие и фиксирующие пневмоцилиндры, шт |
3+6 |
|
Рабочее напряжение, В |
380, трёхфазное |
|
Частота тока, Гц |
50 – 60 |
|
Габаритные размеры ДхШхВ, мм |
3800х2300х2200 |
|
Масса, кг |
3200 |
