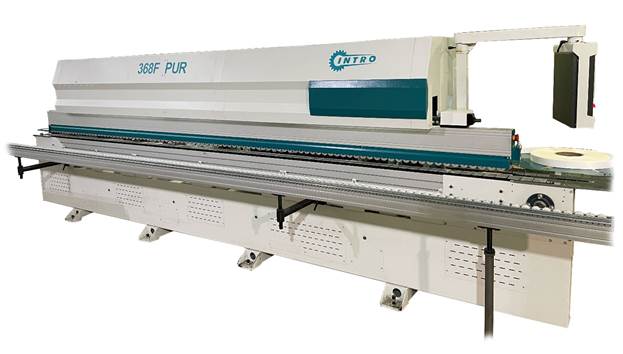

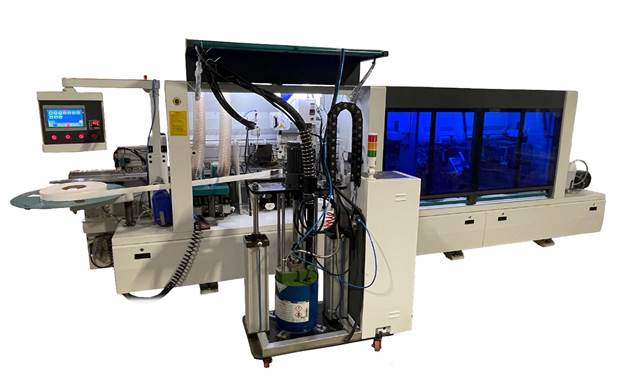

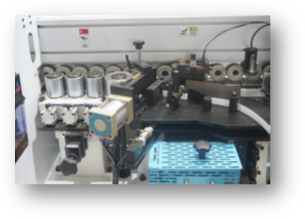

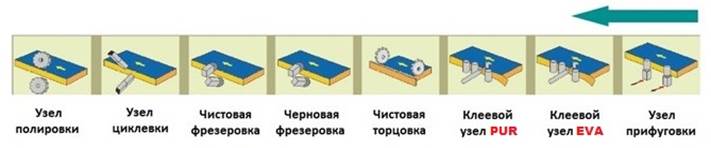

Автоматический кромкооблицовочный станок на полиуретановом клее INTRO SD-368F PUR/EVA

 Управление станком происходит с центрального пульта управления с Touch Screen дисплеем.

С пульта происходит запуск основных узлов, регулировка и настройка параметров работы узлов. Обрабатывающие узлы управляются контроллером с помощью путевых точек.

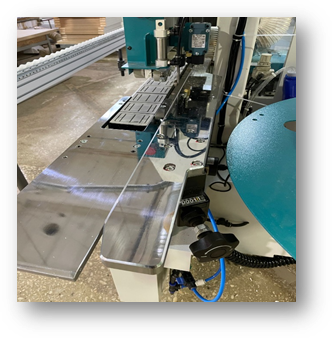

 Базирующая линейка на входе имеет длинную базу и оснащена счетчиком для регулировки съема на узле прифуговки

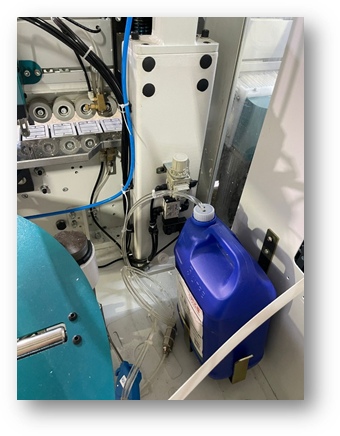

 Автоматическая подача разделяющей жидкости перед узлом прифуговки позволяет получить качественный клеевой шов, не требующий дальнейшей обработки.

 Узел предварительного фрезерования (укомплектован алмазными фрезами), предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали.

 Клеевой узел EVA имеет нижнее расположение, клей наносится на заготовку, толщина клеевого слоя регулируется с помощью термостойкой рукоятки.

Клеевая ванна ёмкостью около 3,5кг имеет тефлоновое покрытие, которое предотвращает пригорание клея. В работе используется клей-расплав EVA.

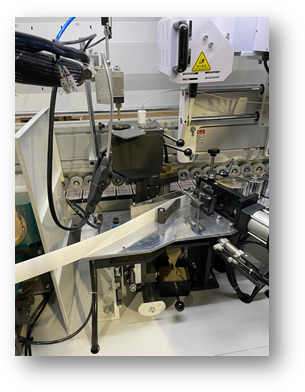

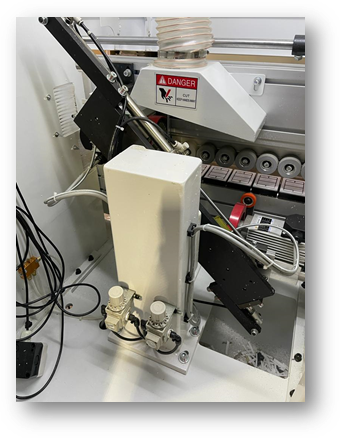

 Клеевая станция PUR имеет  верхнее расположение, клей наносится на заготовку, толщина клеевого слоя регулируется с помощью термостойкой рукоятки.

• Приклеивание кромки с помощью PUR клея обеспечивает высочайшее качество и долговечность изделий.

• Преимущества использования PUR:

• Высокая прочность клеевого шва;

• Стойкость к воде и пару, полностью исключает впитывание влаги через обработанные клеем участки;

• Жаропрочность, морозоустойчивость;

• Минимальная толщина клеевого слоя в сравнение с классическим клеем EVA

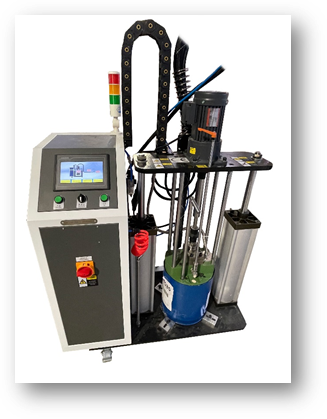

 Плавитель для PUR-клея

Специально для клеев-расплавов PUR, плавитель оснащён герметизирующим поршнем предохраняющем расплавленный клей от контакта с воздухом    и выходом расплавленного клея через  специальный нагреваемый шланг.

 Применяемый клей

Плавитель PUR предназначен для работаты с металическими ведрами клея 18-20 кг. Повторное использование ведра позволяет применять  клей в более дешевой картонной упаковке.

 Двух моторный узел чистовой торцовки оснащен двумя пилами, торцующими передний и задний свес кромки на заготовке. Движение пил осуществляется по линейным направляющим, что гарантирует скорость и качество работы.

 Два фрезерных узла

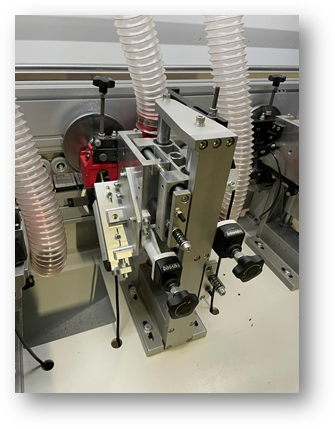

Черновой фрезерный узел представляет собой классический фрезерный агрегат с прямыми ножами на фрезах. Главная задача этого узла – снять основной объем свесов кромки и снизить тем самым нагрузку на второй узел снятия свесов с радиусными ножами на фрезе

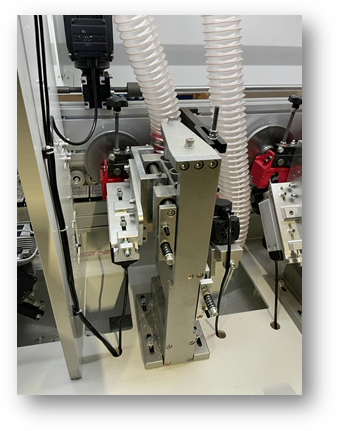

 Чистовой фрезерный узел
Основная задача этого узла – сформировать радиус скругления на кромке по всей длине детали.

 Узел радиусного циклевания, предназначен для удаления кинематической волны на обработанной части кромки по плоскости, вызванной в результате процесса фрезерования. Обработка осуществляется специальными ножами R2мм, деталь отслеживается круглыми копирами, что позволяет получить отличное качество обрабатываемой поверхности. Регулировка узла происходит с помощью специальных счетчиков.

 Узел полировки служит для финишной обработки кромки, придает блеск, очищает от загрязнений.

Регулировка узла в трех осях позволяет добиться максимального эффекта полировки на различных толщинах кромки.

Оснащен системой автоматической подачи полирующей жидкости.

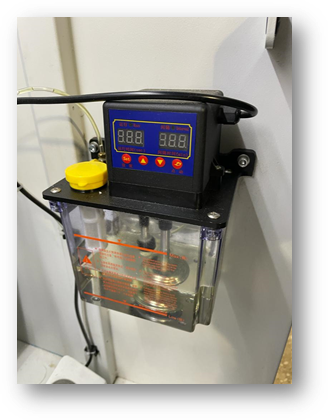

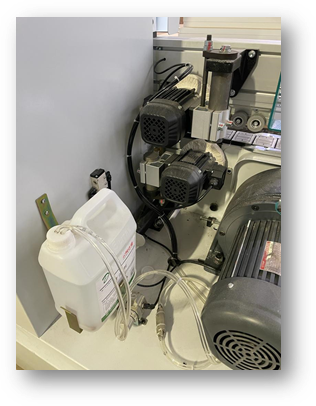

 Смазка в автоматическом режиме требующих обслуживания узлов и агрегатов.

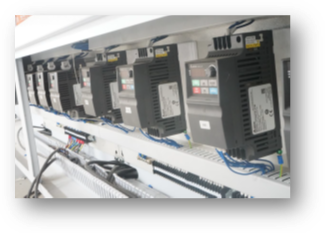

 Частотные преобразователи фирмы «Delta» (Тайвань) предназначены для управления приводом скорости подачи, а также обеспечивают надежную работу высокочастотных моторов во время обработки кромочного материала.

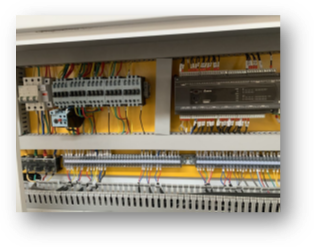

 Контроллер фирмы «Delta» (Тайвань) гарантирует бесперебойную и точную работу узлов и агрегатов станка.

Модель

SD-368F PUR/EVA

Толщина кромочного материала, мм

0,4 - 3

Толщина детали, мин/макс, мм

10 - 55

Скорость подачи, м/мин

16-22

Минимальные размеры заготовки, мм

150х150

Узел предварительно фрезерования

Размер фрезы, мм

125*30*60H

Мощность двигателей, кВт

2.2kw*2

Частота вращения (обороты) об/мин

12000

Узел чистовой торцовки

Размер пилы,мм

104*3.0\2.0*22*30T

Мощность двигателей, кВт

0.37kw*2

Частота вращения (обороты) об/мин

12000

Узел фрезерования свесов черновой

Фрезы для снятия свесов

56*16*H14*4Z

Мощность двигателей, кВт

0.75kw*2

Частота вращения (обороты) об/мин

12000

Узел фрезерования свесов чистовой

Фрезы для снятия свесов

69*16*H14*6*2R

Мощность двигателей, кВт

0.75KW*2

Частота вращения (обороты) об/мин

12000

Узел полировки

Полировальные круги

150*50*23H

Мощность двигателей, кВт

0.37KW*2

Частота вращения (обороты) об/мин

1350/1620

Общие данные

Общая  мощность, кВт

15

Питающее напряжение, В

380

Давление сжатого воздуха, МПа

0,6

Габаритные размеры

Длина, мм

7100

Ширина, мм

900

Высота, мм

1750

Вес, кг

2500
