Схема работы:
Обратите внимание:

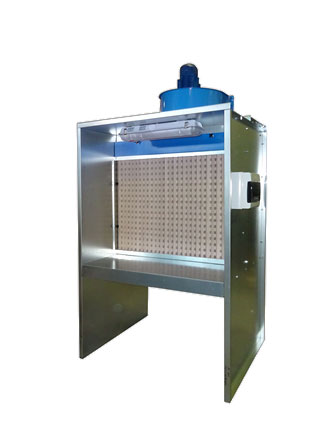

- Окрасочные камеры представляют собой надежные установки, рассчитанные на интенсивную работу.
- Камеры разработаны на основе лучших технических решений ведущих европейских производителей окрасочного оборудования.
- При производстве окрасочных камер используются качественные комплектующие. Равномерное распределение воздушного потока в рабочей зоне дает возможность получать покрытия высокого качества.
- Оборудование рассчитано на длительный срок службы, позволяет работать с широким спектром лакокрасочных материалов, обеспечивая оптимальные условия труда при минимальных затратах.
- Фильтрующими элементами являются высокотехнологичные инерционные фильтры-сепараторы, способные выдержать до 15 кг отфильтрованного материала на 1м2 рабочей поверхности и фильтры из нетканых материалов.
- Применение в конструкции двойной системы фильтрации из современных материалов позволяет достичь степени очистки воздуха до 97%.
Комплектация:
- Комплект деталей корпуса камеры из оцинкованной стали толщиной 1,2 и 1,5 мм (производитель стали НМЛК).
- Комплект крепежа (ручки, болты, гайки и т. п.)
- Комплект фильтров из нетканых материалов
- Комплект фильтров-сепараторов, пр-во Франция
- Вентилятор среднего давления ВЦ14-46 взрывозащищенный, двигатель вентилятора взрывозащищенный.
- (Сертификат соответствия требованиям Технического регламента Таможенного союза 012/2011 «О безопасности оборудования для работы во взрывозащищенных средах» № ТС RU C-RU.AB24.B.B.02868)
- Электрический шкаф управления IP66 с реле контроля трехфазного питания, для автоматического аварийного отключения всего электрооборудования при отклонении напряжения электросети от нормы. Со шкафом поставляется комплект кабелей, гофротрубы, крепеж, гермовводы.
- Люминесцентный светильник взрывозащищенный IP66 (Чехия)
- (Сертификат соответствия требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывозащищенных средах» № ТС RU C-CZ.MH04.B.00310)
Технические характеристики
| Глубина корпуса – 1000 мм. Глубина рабочей зоны – 460 мм. |
ОКС 0110.14 |
ОКС 1610.14 |
ОКС 0210.14 |
| Длина рабочей зоны, мм |
1200 |
1600 |
2000 |
| Длина корпуса, мм |
1280 |
1680 |
2080 |
| Высота рабочей зоны, мм |
1125 |
1125 |
1125 |
| Высота корпуса с вентилятором, мм |
2700 |
2700 |
2700 |
| Количество вентиляторов, шт. |
1 |
1 |
1 |
| Мощность вентиляторов, кВт |
0,55 |
1,1 |
1,5 |
| Стандартная производительность вентилятора, м3/час |
1800 |
3600 |
4800 |
| Количество светильников, шт. |
1 |
1 |
1 |
Возможные опции:
- Частотное регулирование вентилятора
- Устройство контроля загрязнённости фильтров
- Поворотный стол
