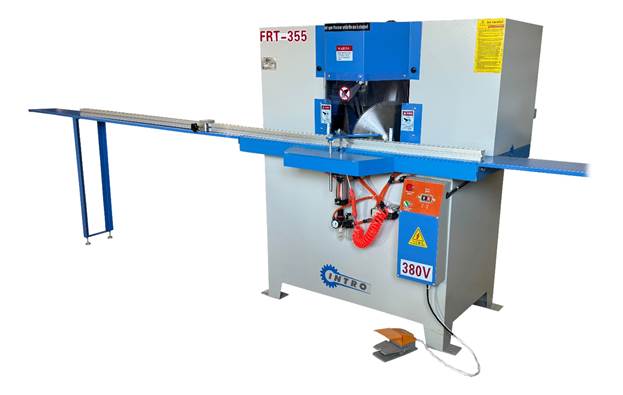

Станок применяется в мебельных и столярных производствах, занятых серийным выпуском рамочных конструкций, сборных мебельных фасадов, окон, царговых дверей и других столярных изделий.

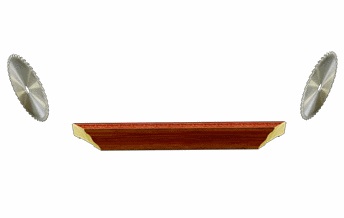

СХЕМА РАБОТЫ:
|
ВИДЕО:
ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
|
 |
|
 |
|
 |
ОБРАТИТЕ ВНИМАНИЕ:
 |
ПИЛЬНЫЙ УЗЕЛ
Оснащен двумя пилами, расположенными под углом 45 градусов. Гарантирует высокую точность и позволяет повысить производительность в 2 раза. Пневматический механизм прижима заготовки и подачи пилы обеспечивают точность позиционирования детали и высокое качество пропила, что особенно важно для качественного изготовления рамочных мебельных фасадов. |
 |

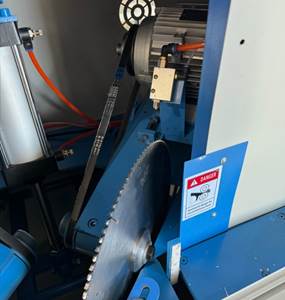

ПРИВОД ПИЛЬНОГО УЗЛА
Осуществляется через клиноременную передачу. |
 |
ДЛЯ РАБОТЫ С АЛЮМИНИЕВЫМ ПРОФИЛЕМ
Предусмотрена подача СОЖ на обе пилы через отдельные форсунки |
 |
ДВОЙНОЙ ПРИЖИМ ЗАГОТОВОК
Сбоку и сверху с обеих сторон от пильной группы обеспечивает надежную фиксацию профиля, не давая ему сдвинуться в процессе динамических нагрузок при пилении, что гарантирует точность и чистоту резов в том числе и по деликатным материалам. |
 |

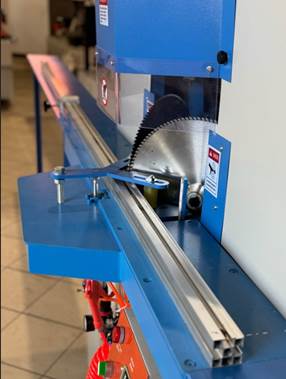

ДЛЯ НАСТРОЙКИ НА РАЗМЕР
Используется алюминиевая линейка с миллиметровой шкалой до 2000 мм. Для точного базирования заготовок на заданную длину на линейке установлен передвижной механический упор. Это гарантирует надежное позиционирование и повторяемость резов. |
 |

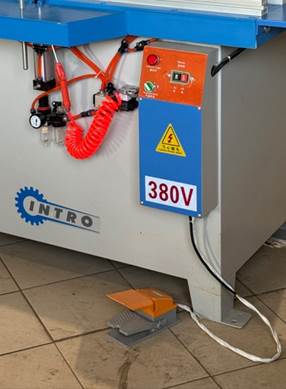

УПРАВЛЕНИЕ РАБОЧИМ ЦИКЛОМ
Обеспечивается педалью, при нажатии которой происходит прижим заготовок, а затем опускание пильных дисков и торцевание профилей. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочая длина заготовки, мм |
150-6000 |
|
Макс. толщина заготовки, мм |
100 |
|
Макс. ширина заготовки, мм |
90 |
|
Частота вращения шпинделя, об/мин |
2800 |
|
Диаметр пильного диска, мм |
355 |
|
Напряжение, В |
380 |
|
Давление воздуха, бар |
0,8 |
|
Мощность двигателя, кВт |
2,2х2 |
|
Вес, кг |
310 |
|
Габаритные размеры в упаковке, мм
|
1300х880х1500 2350х300х200 |
