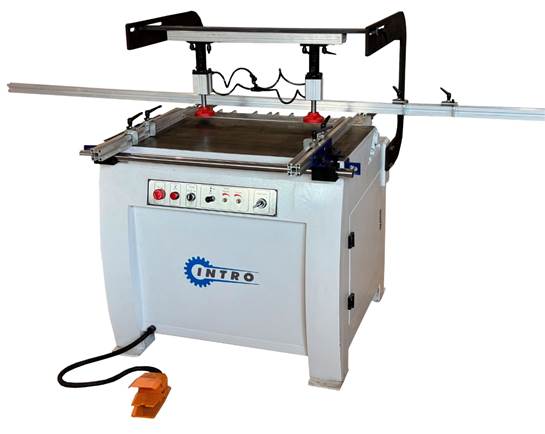

Используется на предприятиях по производству корпусной мебели, а также в столярных мастерских. Предназначен, для сверления монтажных отверстий в заготовках, как в вертикальной, так и в горизонтальной плоскостях, для последующей сборки деталей.
Схема работы:

Комплектация станка:
- Линейка 3000 мм – 1 шт.
- Боковые линейки 700 мм – 2 шт.
- Упоры-флажки - 6 шт.
- Быстрозажимные патроны 4 шт.
- Сверла – 4 шт.
Обратите внимание:
![]() |

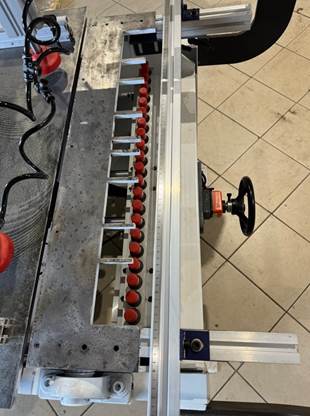

СВЕРЛИЛЬНЫЙ БЛОК Состоит из 21-й шпиндельной головки, на расстоянии 32мм друг от друга каждая. Подготовлен для сверления отверстий больших диаметров |
![]() |

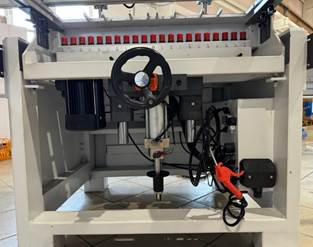

БЫСТРАЯ НАСТРОЙКА СВЕРЛИЛЬНОГО БЛОКА Фронтальное перемещение сверлильного блока оснащено механическим счетчиком для удобства настройки. Перемещение осуществляется по двум высокоточным цилиндрическим направляющим. Глубина сверления регулируется упорной гайкой |
![]() |

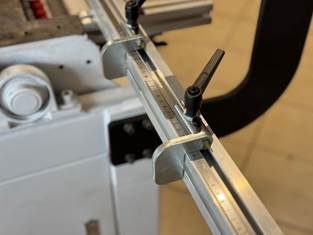

УПОРЫ Станок оснащен двумя боковыми перемещаемыми упорами. Упоры перемещаются по цилиндрической направляющей.
Правый и левый упор оснащены удобными фиксаторами в нижней части. |
![]() |

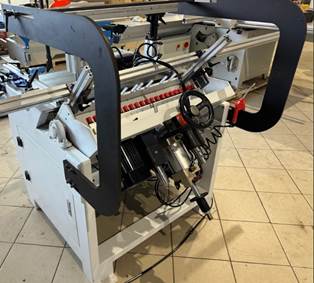

ФИКСАЦИЯ УГЛА НАКЛОНА 45 ГАДУСОВ Промежуточная фиксация угла наклона 0-45-90 градусов позволяет существенно расширить технологические возможности станка |
![]() |

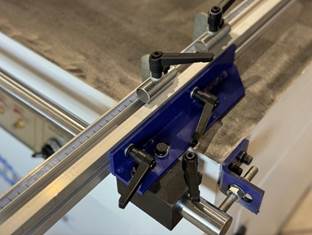

КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК Станок оснащается 3-мя профильными алюминиевыми линейками с миллиметровой шкалой. Две коротких, для крепления к боковым направляющим. Одна длинная (3м) для поперечного базирования.
Так же в комплект поставки входит 6 откидных упоров, с возможностью установки на любой из трех линеек. |
![]() |

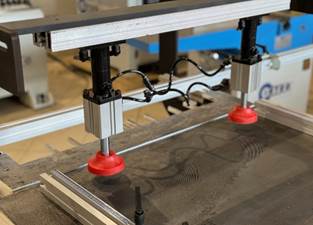

ПРИЖИМЫ ЗАГОТОВКИ
Имеют возможность перемещения по трем направлениям, что позволяет надежно фиксировать детали любых размеров и форм по всей плоскости контакта. |
Технические характеристики:
Модель |
MZ 73221 |
Количество шпинделей, шт |
21 |
Межцентровое расстояние шпинделей, мм |
32 |
Межцентровое расстояние между крайними шпинделями, мм |
640 |
Наклон сверлильной траверсы, ° |
0-45-90 |
Установленная мощность, кВт |
1,5 |
Требуемое давление пневмосистемы, Бар |
6 |
Габаритные размеры упаковки: |
|
Длина, мм |
1000 |
Ширина, мм |
900 |
Высота, мм |
1100 |
Вес, кг |
300 |
