Типы затачиваемого инструмента:
Конструктивные особенности:

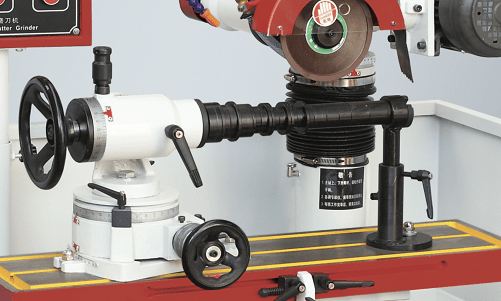

В комплект со станком входит: Делительная головка оснащена насечными лимбами и имеет тонкую настройку. Шаг делительной головки (или шаг заточки) составляет 15 градусов. Таким образом, станок позволяет затачивать насадные фрезы с 2, 4, 6, 8, 12 ножевой схемой. Задний поддерживающий центр позволяет затачивать тяжелые строгальные головки длиной до 300 мм. Оправка для насадных фрез оснащена необходимыми переходными кольцами для всех посадочных диаметров фрез. |
|

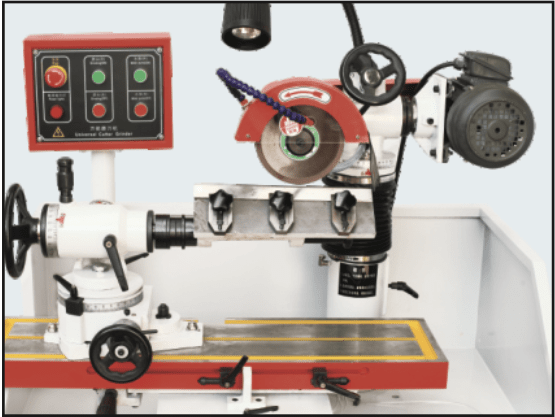

В комплект со станком входит: Приспособление для заточки ножей представляет собой плиту с зажимными струбцинами. Приспособление позволяет затачивать ножи с прямолинейной кромкой длиной ножей до 300 мм. Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки. |
|

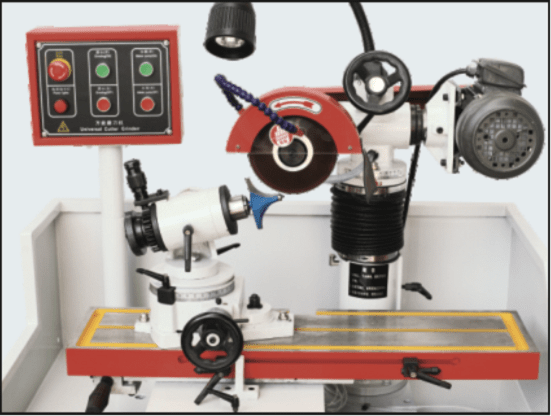

В комплект со станком входит: Приспособление для ручной заточки концевых фрез и сверл представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3 - 19 мм. Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале. |
|

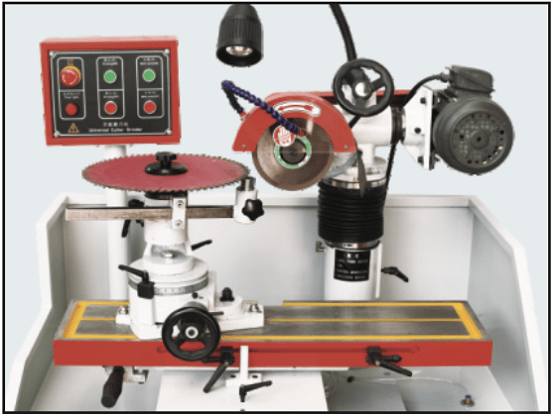

В комплект со станком входит: Приспособление для ручной заточки дисковых пил представляет собой плиту с регулируемым в зависимости от диаметра держателем пил. Приспособление позволяет затачивать дисковые пилы с напайками диаметром до 700 мм. Приспособление зажимается на валу стандартной делительной головки, Контроль угла заточки, съема, шага и высоты зубьев пилы осуществляется визуально. |
|
Станок оснащен системой подачи охлаждающей жидкости. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
|

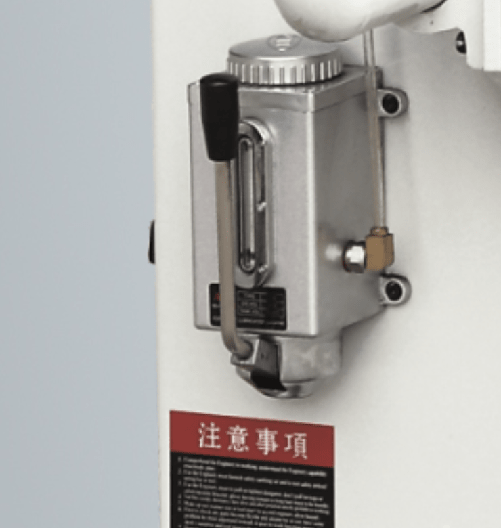

Станок оснащен централизованной системой смазки, которая обеспечивает своевременную подачу смазывающего материала к узлам трения. Тем самым повышается срок эксплуатации заточного станка. |
|

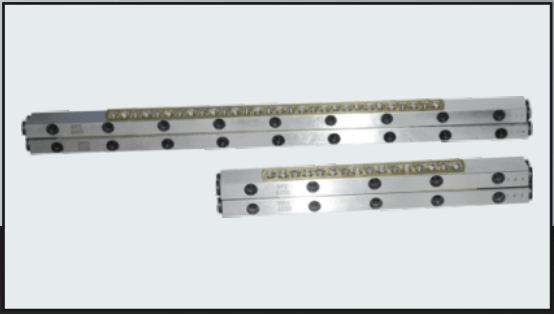

Высокоточные линейные направляющие изготовлены из прочной износостойкой стали. Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м). |
|
Настройка вертикального перемещения заточного узла находиться на передней части станка, что позволяет быстро и точно настроить станок. |
Технические характеристики:
Модель |
MF2718C |
Максимальные размеры насадных фрез (D x d x B), мм. |
300 х 70 х 250 |
Максимальные размеры плоских ножей (L x B), мм. |
310 х 40 |
Диаметр дисковых пил, мм. |
90 — 700 |
Размеры алмазного шлифовального круга, мм. |
150 х 16 |
Частота вращения шлифовального круга, об/мин. |
3 800 |
Напряжение питающей сети, В. |
380 |
Габаритные размеры станка, мм. (ДхШхВ) |
1100х850х1600 |
Вес, кг. |
300 |
