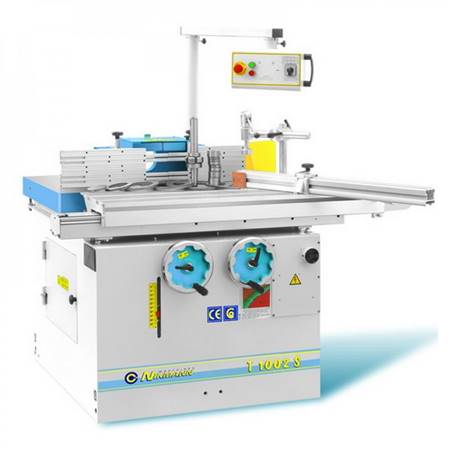

Стандартная комплектация включает: кожух для инструмента диаметром 250мм, две интегральные линейки по 350мм, три быстросменных шпинделя ф30;32;40 мм., поворотная линейка 900мм с упором и эксцентриковым прижимом и удлинением +700мм, световая индикация оборотов. Поворотный пульт управления для удобства вынесен на отдельную стойку над столом. Станок оснащён подвижной кареткой, плавность хода которой обеспечивается оригинальной конструкцией. Наклоняемый фрезерный узел позволяет расширить возможности станка.
Для более чистой обработки шипов станок оснащен реверсом.
По отдельному заказу эту модель можно укомплектовать высокоскоростным цанговым шпинделем 15000 об/мин для концевых фрез , зажим цанг ER32 (устанавливается только в заводских условиях), а при 10 000 об/мин цанговый шпиндель можно устанавливать самостоятельно.
На рабочем столе возможна установка автоподатчика заготовки мод. MX-48.
Для изготовления шипов больших размеров (дверных, оконных конструкций и тд.) существует опция – комплект для шипонарезания, состоящий из дополнительного кожуха ф300мм, специального чугунного стола, поворотной линейки и эксцентрикового прижима.
Совокупность всех этих факторов позволяет получать на фрезерном станке качественную и точную обработку деталей, экономно использовать рабочее время и увеличивать производительность.
В режиме S6 мощность двигателя может достигать 7,5кВт.
ОПЦИИ:
|
Комплект для нарезания шипов |
Интегральные линейки |
|
|
|
| Сменные шпиндели | Телескопическое удлинение |
|
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Модель |
T 1002S |
T 1002L |
| Размер рабочего стола, мм | 1000х650 | 1000х650 |
| Размер каретки, мм | 1150х350 | 1600х350 |
| Консольный стол, мм | 500х320 | 500х320 |
| Ход каретки, мм | 730 | 1115 |
| Поворотная линейка с удлинением, мм | 900+700 | 900+700 |
| Интегральные линейки (2шт.), мм | 350 | 350 |
| Конус шпинделя (Морзе) | Мк4 | Мк4 |
| Диаметр сменных шпинделей (опция), мм | 30;32;40 | 30;32;40 |
| Рабочая длина шпинделя, мм | 125 | 125 |
| Ход шпинделя по высоте, мм | 180 | 180 |
| Наклон шпинделя, гр. | 90º-45º | 90º-45º |
| Диаметр отверстия в рабочем столе, мм | 260/206/156/110/70 | 260/206/156/110/70 |
| max D при профилировании, мм | 250 | 250 |
| mах D при шипорезании (опция), мм | 320 | 320 |
| Максимальная глубина опускания инструмента под стол, мм | 60 | 60 |
| Расстояние от края рабочего стола до центра шпинделя, мм | 200 | 200 |
| Скорость вращения шпинделя, об/мин | 10000/8000/6000/5000/ /4000/3000 | 10000/8000/6000/5000/ /4000/3000 |
| Мощность двигателя, кВт | 4,5/5,5 | 4,5/5,5 |
| Реверс | да | да |
| Напряжение, В | 380 | 380 |
| D выхода аспирации над столом, мм | 120 | 120 |
| D выхода под столом, мм | 120 | 120 |
| Размеры станка (каретка в среднем положении) ДхШхВ, мм | 1350х1000х850 | 1800х1000х850 |
| Вес станка, кг | 430-550 | 446-600 |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ: | ||
| Высокоскоростной шпиндель, конус Морзе, МК4. (15 000об/мин.) Возможна установка только в заводских условиях, об/мин | 15000/9000/7500/6000/ /4500/3000 | 15000/9000/7500/6000/ /4500/3000 |
| Цанги ER32, мм | от 3 до 20 | от 3 до 20 |
| Поворотная линейка, мм | 1219 | 1219 |
| Телескопическое удлинение к поворотной линейке 900/1219мм, мм | 900 | 900 |
| Удлинение рабочего стола (правое; левое), мм | 500х320 | 500х320 |
| Интегральные линейки, мм | 500 | 500 |
| Комплект для шипорезания , мм | ф320 | ф320 |
