Широкий диапазон скоростей: 1400, 3500, 6000, 8000 позволяет выбирать оптимальный режим резания. Правильность выбора оборотов контролируется световым индикатором.
Плавная регулировка угла наклона фрезы позволяет расширить операционные возможности станка, уменьшить номенклатуру применяемого инструмента.
Регулировка высоты шпинделя осуществляется вращением рукоятки с точностью до 0,1 мм. Фрезерный станок имеет сварной корпус.
Рабочий стол, изготовлен из серого чугуна, имеющий шлифованную рабочую поверхность, при необходимости в столе по кондуктору сверлятся 4 отверстия для установки устройства автоматической подачи заготовки.
Автоподатчик можно устанавливать горизонтально, вертикально или наклонно, при этом устройство подает обрабатываемый материал с заданной скоростью и с постоянным давлением.
Станок оснащен подвижной кареткой, плавность хода которой обеспечивается оригинальной конструкцией направляющих. Каретка изготовлена из прочного сплава, что повышает стойкость к коррозии и износу.
Совокупность этих факторов позволяет увеличить точность и качество обработки деталей.
Данный станок поставляется в различной комплектации (см. опции). В наличии или на заказ станки представлены в различных комплектациях, что позволяет Вам подобрать наиболее оптимальный вариант.
Кратковременно в режиме S6 двигатель 5,5 кВт может достигать мощности 7,5 кВт.
ОПЦИИ:
Интегральные линейки |
Стол и кожух ф320мм для шипорезания |
|
|
Защитный кожух для профилирования Ф250 мм. | Прижимающее устройство MORI |
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Модель |

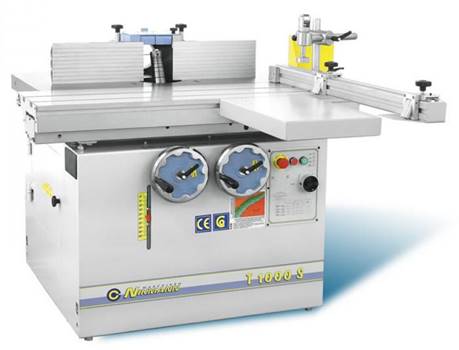

T 1000S | T 1000L |
Размер рабочего стола, мм | 1000х550 | 1000х550 |
Размер каретки, мм | 1150х350 | 1600х350 |
Ход каретки, мм | 700 | 1050 |
Поворотная линейка, мм | 900+700 | 900+700 |
Телескопическое удлинение к линейке, мм | (900) | (900) |
Рабочая длина шпинделя, мм | 125 | 125 |
Вертикальный ход шпинделя, мм | 175 | 175 |
Наклон шпинделя, гр. | 90-45º | 90-45º |
Диаметр шпинделя, мм | 30 (32;35;40) | 30 (32;35;40) |
max D инструмента при профилировании, мм | 180(250) | 250 |
mах D инструмента при шипорезании, мм | (320) | (320) |
Скорость вращения шпинделя, мм | 1400/3500/6000/8000 | 1400/3500/6000/8000 |
Мощность двигателя, кВт | 4,0 (5,5) | 5,5 |
Напряжение, В | 380 | 380 |
Реверс(опция) | есть | |
Диаметр колец, закрывающих отверстие в столе, мм | 65/105/160/190 | 65/105/160/190 |
Дополнительный стол, мм | 500х320 | 500х320 |
Расстояние от края каретки до центра шпинделя, мм | 180 | 180 |
D выхода аспирации над и под столом, мм | 120 | 120 |
Автоподатчик МХ-48 (опция) | ||
Габаритные размеры станка в упаковке, мм | 1850х1200х1200 | 1850х1200х1200 |
Вес станка, кг | 390 | 410 |
Комплект для шипонарезания на ф320 (опция) | ||
Доп. столы (лев.; прав.), мм | (500х320) | (500х320) |
