СХЕМА РАБОТЫ
Станок предназначен для одновременной автоматической торцовки заготовки по длине с двух сторон и присадки по кромке заготовки под шканты.
ОБРАТИТЕ ВНИМАНИЕ:

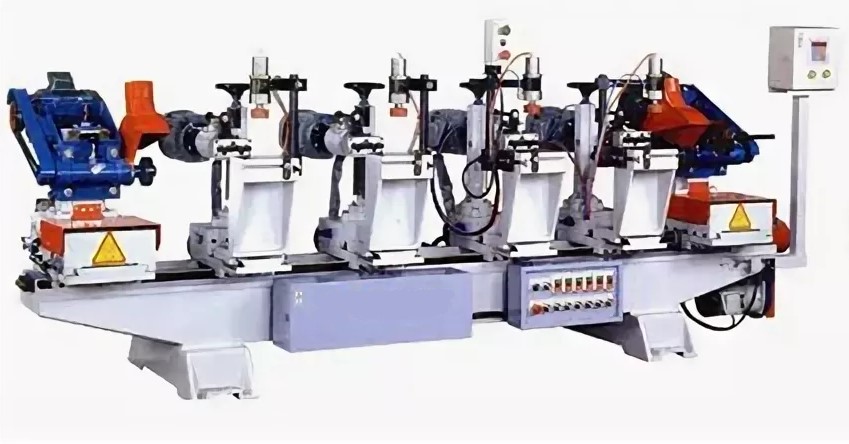

Заготовка устанавливается на станок вручную и фиксируется на станине. Затем происходит одновременная торцовка с двух сторон и присадка. Станок оснащен 2-мя пильным узлами и 5-ю сверлильными узлами, каждый их которых имеет 4-шпиндельную сверлильную головку с шагом 32мм и цангой под зажим хвостовика М10.
ВИДЕО
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макс. длина заготовки, мм |
2700 |
Количество торцовочных голов, шт. |
2 |
Мощность торцовочных голов, кВт |
1,5 х 2 шт. |
Количество сверлильных голов, шт. |
5 |
Мощность сверлильных голов, кВт |
1,5 х 5 шт. |
Количество сверлильных шпинделей, шт |
4 х 5 шт. |
Минимальное расстояние между сверлильными головками, мм |
250 мм |
Габаритные размеры: Д х Ш х В, мм |
3780х1400х1480 |
Вес, кг |
2100 |
