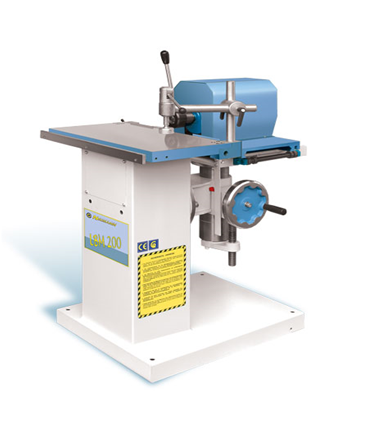

Станок предназначен для выборки пазов и сверления отверстий в изделиях из древесины, массива, плит из древесных частиц и плит из волокон. Применяется в мелкосерийном производстве. На станке обеспечивается фиксируемая длина и глубина сверления, возможность наклона сверлильной головки по углам - 45° - 90° + 45°. Имеется два эксцентриковых прижима для быстрой и надежной фиксации заготовки при серийной работе.
Оригинальный патрон Westcott без цанг, даёт возможность жёстко закреплять инструмент диаметром от 0 до 20 мм.
Установлен неподвижный шлифованный литой стол из серого чугуна. Настройка сверлильной головки осуществляется быстро при помощи маховика. Возможно оснащение станка устройством для пошагового сверления и уширительным роликовым столом 1200мм.
Достаточно простая конструкция станка, делает его надёжным в условиях бесперебойной эксплуатации длительное время.
Стандартная комплектация:
- Наклоняющаяся сверлильная головка.
- Два эксцентриковых прижима.
ОПЦИИ:
|
Пошаговое сверление |
|
Уширительный роликовый стол |
|
Угловая линейка |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочий стол |
мм |
600х320 |
|
Наклон сверлильного узла |
º |
± 45° |
|
Продольный ход шпинделя |
мм |
245 |
|
Поперечный ход шпинделя (глубина сверления) |
мм |
205 |
|
Вертикальный ход шпинделя |
мм |
165 |
|
Диаметр высверливаемых отверстий |
мм |
0 - 20 |
|
Частота вращения шпинделя |
об/мин |
2 840 |
|
Мощность двигателя |
кВт |
2,2 |
|
Напряжение |
В |
380 |
|
Эксцентриковые прижимы |
шт |
два |
|
Габаритные размеры: |
|
|
|
- длинна |
мм |
1150 |
|
- ширина |
мм |
700 |
|
- высота |
мм |
1080 |
|
Масса |
кг |
180-200 |
|
ОПЦИИ |
|
|
|
Двигатель двухскоростной (1370/2840 об.мин) |
кВт |
2.4/3.0 |
|
Устройство для пошагового сверления |
мм |
16-22-25-32 |
|

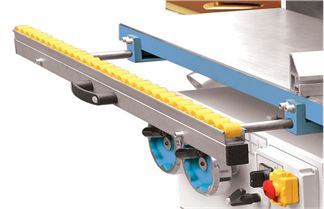

Уширение стола роликовое |
мм |
1200х250 |
|
Поворотная линейка |
|
|
|
Исполнение станка однофазное |
V |
220 |
