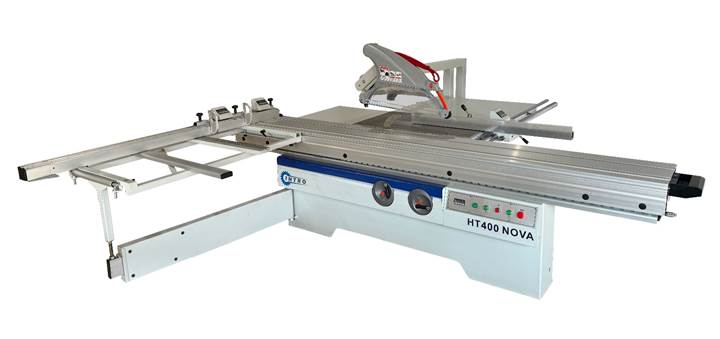

Используется на предприятиях для производства корпусной мебели, столярных участках, как станок первого ряда. Служит, для раскроя листового материала (ЛДСтП, МДФ, фанера, клееный щит, пластик, композитные материалы), станок оснащен подрезной пилой для чистового, качественного раскроя ламинированных и деликатных поверхностей. При использовании дополнительных опций (пневмобалка) станок может осуществлять пакетный раскрой материала.
Схема работы:
Обратите внимание:
|
Литой корпус пильного узла обеспечивает отличную виброустойчивость конструкции, он оснащен отдельными электродвигателями на основную (5,5 кВт) и подрезную (1,1кВт) пилу. |
|
Технологический люк в основном столе служит для доступа к механизму быстрой смены количества оборотов на основной пиле. Это позволяет раскраивать материалы различной плотности без ущерба качества. |
|
Роликовая каретка имеет многокамерный профиль, с ячеистой геометрией, что обеспечивает высокую жёсткость конструкции, предотвращает изгиб и кручение каретки на весь срок службы станка. |
|

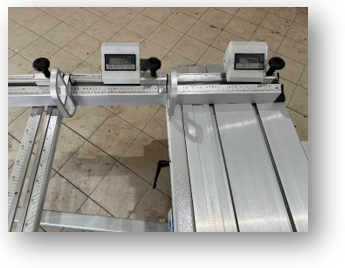

Откидные упоры на поперечной линейке оборудованы двумя цифровыми дисплеями.
|
|

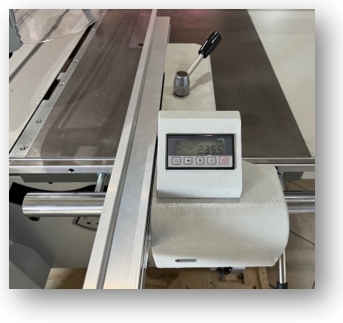

Параллельный упор оснащен цифровой индикацией размера и тонкой регулировкой , обеспечивающей быстрое и точное выставление необходимого значения. |
|
Основная линейка имеет возможность поворота для раскроя деталей под углом 90°-45° относительно линии реза пилы. |
|
Линейка для косых резов оснащенная транспортиром от 0 до 45 градусов поставляется в комплекте |
|
Механизм быстрой настройки подрезной пилы позволяет оперативно и точно выставить пилу в необходимое положение. |
|
Пульт управления прост и понятен, не требует специальной квалификации. Цифровой дисплей показывает угол наклона пильного агрегата. |
|
Два дополнительных полноформатных стола облегчают работу с габаритными деталями. |
 |
Диаметр основной пилы до 400 мм. Расклинивающий нож имеет механизм регулировки в зависимости от размера используемой пилы. Основная и подрезная пила идут в комплекте со станком. |
  |
Защитный кожух СЕ стандарта установлен на специальном кронштейне и имеет вертикальную и горизонтальную регулировку. |
 |

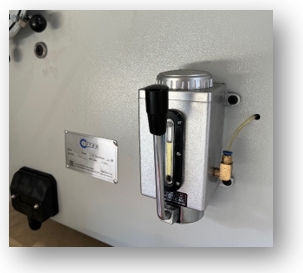

Полуавтоматическая система смазки предназначена для обслуживания необходимых узлов и агрегатов. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Максимальная длина пропила, мм |
3100 |
|
Максимальная ширина пропила, мм |
1400 |
|
Размеры основного стола, мм |
1020 х 595 |
|
Размеры дополнительного стола, мм |
1020 х 850 |
|
Размеры дополнительного стола, мм |
595 х 630 |
|
Размер каретки, мм |
3200 х 385 |
|
Максимальная высота пропила, мм |
140 |
|
Максимальная высота пропила 0-45°, мм |
99 |
|
Диаметр основной пилы(посадочный), мм |
400(30) |
|
Диаметр подрезной пилы(посадочный), мм |
120(20) |
|
Угол наклона пил, ° |
0-45 |
|
Количество оборотов основной пилы, об/мин |
3000/4000/5000 |
|
Количество оборотов подрезной пилы, об/мин |
8500 |
|
Мощность эл. двигателя основной пилы, кВт |
5,5 |
|
Мощность эл. двигателя подрезной пилы, кВт |
1,1 |
|
Габаритные размеры: Д х Ш х В, мм |
3300х3100х1400 |
|
Масса станка, кг |
950 |
