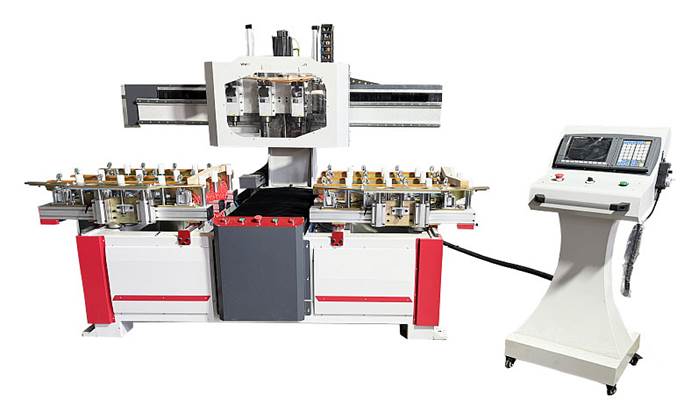

Станок предназначен для фрезерования пазов и отверстий заготовках.
ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ:
Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.),
«Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластики т.п.
Используется на различных предприятиях, занимающихся выпуском деревянной мебели, стульев, лестниц, детских кроваток и т.п. Предприятия по изготовлению элементов декора, интерьеров и экстерьеров, эксклюзивных дизайнерских решений, сувенирной продукции.
СХЕМА РАБОТЫ:
ПРЕИМУЩЕСТВА:
- Маятниковый режим работы для увеличения производительности
- Специальная конструкция зажимов для криволинейных заготовок
- 4 шпинделя для одновременной обработки 4-х заготовок
- Память для хранения программ обработки
- Простой и понятный интерфейс системы ЧПУ.
ОБРАТИТЕ ВНИМАНИЕ
 |
Четыре вертикальных шпинделя HQD по 3,5 кВт каждый, воздушного охлаждения, позволяет обрабатывать различные материалы и заготовки по пласти (древесина, ДСП, ДВП, МДФ, фанера, пласитики, Alucobond, Dibond). |
 |

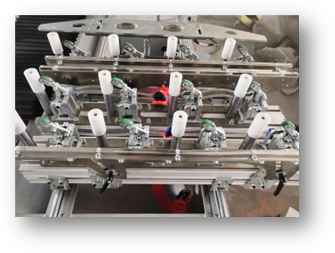

Специальная система крепления заготовок позволяет надежно фиксировать детали как прямолинейной, так и криволинейной формы
|
 |

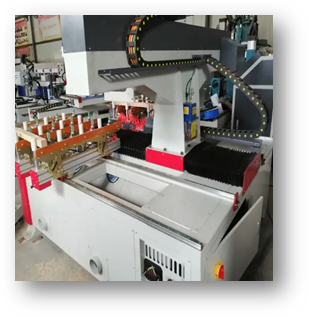

Консоль имеет Т образную форму, перемещается по прецизионным направляющим, которые закрыты специальным кожухом. |
 |
Серводвигатели «LEADSHINE»
Установленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделей в соответствии с заданной программой. Серводвигатели, в отличие от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования. |
 |

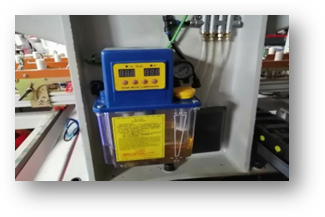

Централизованная автоматическая система смазки. Упрощает смазку направляющих и подшипников.
Такая система смазки значительно экономит время на обслуживание станка, кроме того её можно настроить по таймеру. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
MSK1400-4A |
|
Максимальная длина заготовки, мм |
1400 |
|
Максимальная ширина заготовки, мм |
150 |
|
Перемещение по оси Z, мм |
200 |
|
Система смены инструмента |
Ручная (фиксация гайкой) |
|
Тип электродвигателей перемещения по осям |
сервомоторы |
|
Макс. скорость рабочего хода, мм/мин |
0 – 20 000 |
|
Макс. скорость холостого хода, мм/мин |
0 – 40 000 |
|
Частота вращения шпинделей, об/мин |
0 – 18 000 |
|
Мощность шпинделя, кВт |
3,5х4 |
|
Тип охлаждения шпинделя |
Воздушное (принудительное) |
|
Тип цанги |
ER25 |
|
Посадочный диаметр инструмента, наибольший, мм |
16 |
|
Мощность серво-двигателей по осям (X/Y/Z), кВт |
2x1,5x2 |
|
Инвертер, кВт |
7,5 |
|
Рабочее напряжение, В |
380, трёхфазное |
|
Частота тока, Гц |
50 – 60 |
|
Давление сжатого воздуха, Бар |
6,0-8,0 |
|
Габаритные размеры ДхШхВ, мм |
3200х2000х1500 |
|
Масса, кг |
1 500 |
