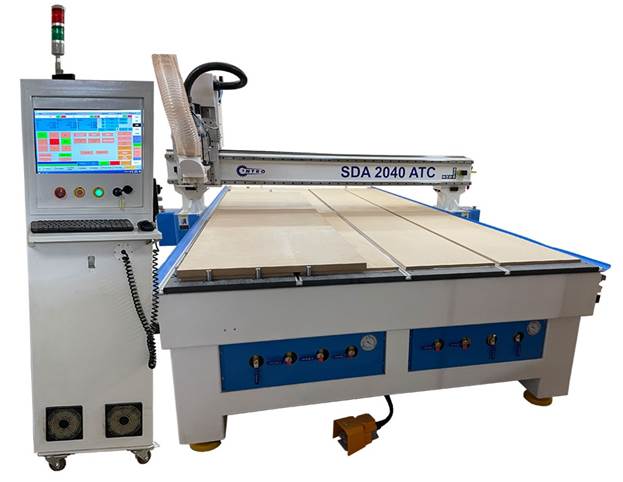

Фрезерный станок с числовым программным управлением (ЧПУ) и автоматической сменой инструмента мод. SDA-2040 ATC

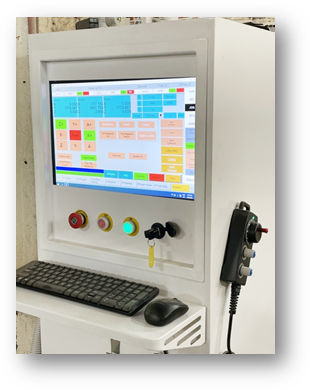

Стойка управления SYNTEC-21МА (Тайвань) на базе промышленного компьютера с поддержкой операционной системы Windows представляет собой систему управления станками с ЧПУ нового поколения. Графический интерфейс позволяет быстро подготовить станок к работе, проверить параметры программы и инструмента, при необходимости внести изменения, смоделировать процесс фрезерования, написать новую программу. Стойка может быть подключена к интернет и локальной сети, имеющиеся USB порты позволяют получать информацию от сторонних носителей.

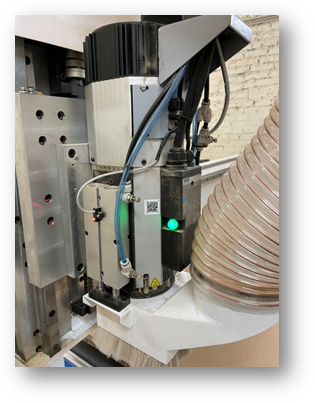

Шпиндель HQD(Китай) 9кВт, промышленного исполнения позволяет обрабатывать различные материалы (древесина, ДСП, ДВП, МДФ, фанера, пластики, Alucobond, Dibond), используя необходимые параметры.

Шпинделя опционально:

HSD 9кВт (Италия);

Hiteco 9кВт (Италия).

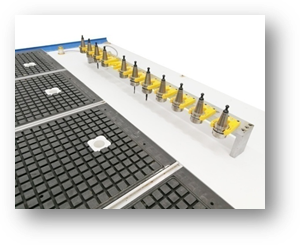

Линейный магазин для автоматической смены инструмента, располагает 12 слотами для установки патронов ISO 30 с необходимыми фрезами.

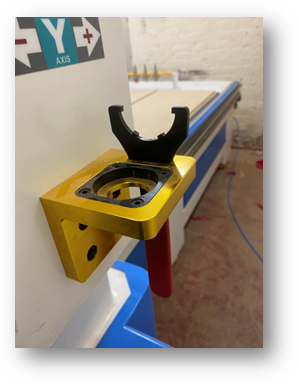

Специальные тиски и инструмент необходимы для быстрой установки нужного инструмента в быстросъемные патроны ISO-30.

В комплекте 12 штук патронов ISO-30.

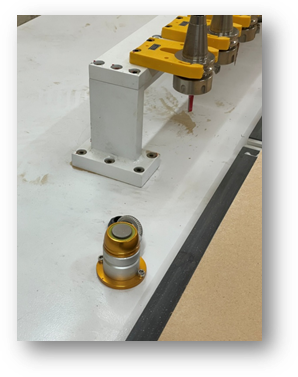

Датчик автоматического измерения и калибровки длины инструмента

Обеспечивает существенную экономию и уменьшение времени простоя станка за счет:

-высокой точности измерения длины инструмента;

-автоматизации расчета и ввода коррекции на инструмент;

Станок производит калибровку полностью в автоматическом режиме, исключая ошибки связанные с неточными действиями оператора, что в свою очередь способствует снижению брака.

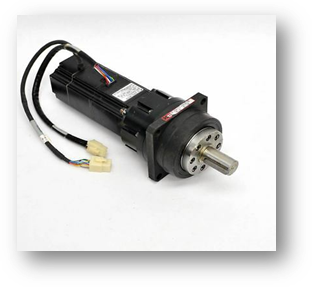

Серводвигатели «YASKAWA» (ЯПОНИЯ)

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,001 мм) в соответствии с заданной программой при высокой скорости перемещения до 60 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях.

Передача крутящего момента  осуществляется планетарными редукторами «SHIMPO-NIDEC» (ЯПОНИЯ).

Редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

Линейные прецизионные направляющие PMI 30 производства Тайвань  обеспечивают плавное и точное  перемещение по осям.

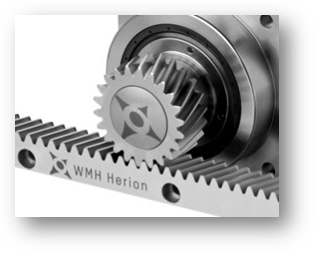

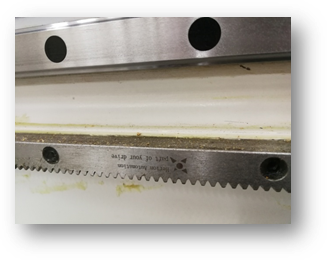

Косозубые передачи шестерня-рейка по осям X, Y «WMH-Herion» (Германия)

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУ INTRO позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели

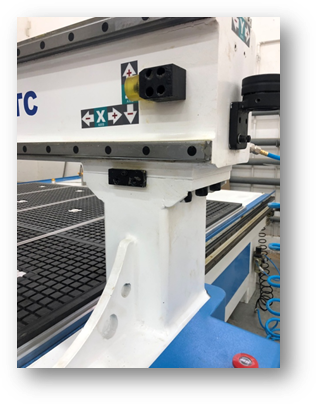

Подвижный портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.

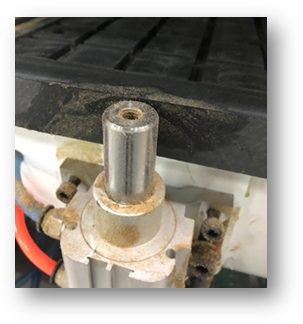

Пневматические упоры для базирования заготовок позволяют значительно упростить работу оператора станка, т.к. данный процесс является достаточно трудоемким и многое зависит от оператора, на сколько точно он сможет установить заготовку на рабочую поверхность стола. Использование упоров позволяет повысить производительность на 5 - 15%. Упоры имеют возможность регулировки и работают от педали выдвигаясь только в необходимый момент и далее возвращаясь в исходное положение, не мешая работе шпинделя.

Комбинированный вакуумный рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки. Вакуумный стол разбит на шесть зон для удобства фиксации заготовок различных габаритов. Все модели станков INTRO с возможность вакуумного крепления заготовок имеют специальную конструкцию стола, который позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов.

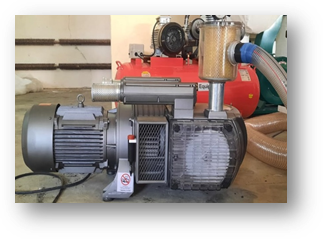

Двухконтурный вихревой вакуумный насос мощностью 7,5 кВт (в комплекте).

Конструкция вихревых насосов такова, что в них практически нет изнашивающихся частей (пары трения качения есть только в подшипниках). Эти конструкции вакуумных насосов работают с минимальным энергопотреблением при максимальной производительности.

Пластинчато-роторные вакуумные станции опционально:

·         5,5 кВт, 160м³/час – 1000$;

·         7,5 кВт, 250м³/час – 1650$;

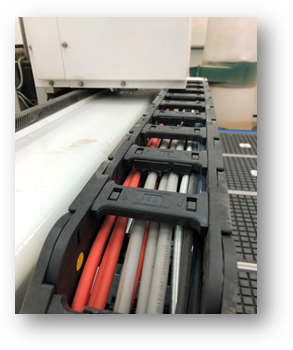

Кабельканалы «IGUS» (Германия) предназначены для защиты проводов от попадания инородных предметов, а также препятствуют их перетиранию во время работы. Значительно повышают ресурс электрокабелей станка.

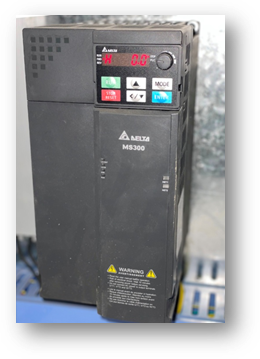

Частотный преобразователь фирмы «Delta» (Тайвань) предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

Централизованная автоматическая система смазки.

Упрощает смазку направляющих и подшипников.

Такая система смазки значительно экономит время на обслуживание станка, кроме того её можно настроить по таймеру.

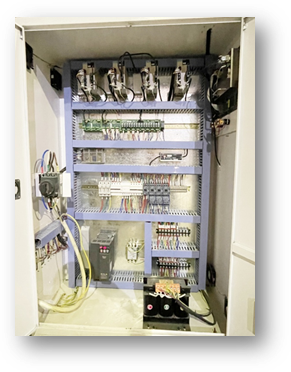

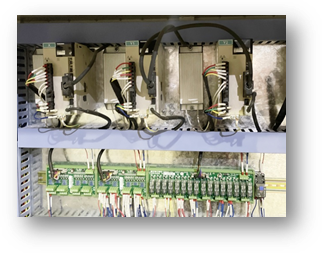

Электрошкаф оснащен комплектующими ведущих  мировых производителей скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

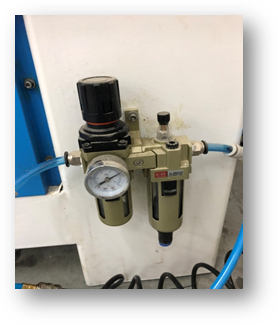

Система подготовки сжатого воздуха позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.

Аспирационная установка производительностью 5000 м³/час и мощностью 5,5 кВт входит в комплектацию станка вместе с воздуховодами, штангодержателем и защитными кожухами на вертикальных шпинделях. Позволяет эффективно удалять стружку и пыль из зоны обработки.

Программное обеспечение позволяет разрабатывать новые изделия и управляющие программы конструкторскому отделу.

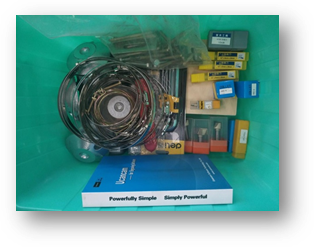

ЗИП в комплекте.

Модель

INTRO SDA-2040 ATC

Размеры зоны обработки X и Y, наибольшие, мм

2000 х 4000

Перемещение шпинделя по оси Z, мм

200

Система смены инструмента

Автоматическая, линейный магазин

Количество мест в магазине

12

Тип передачи по осям X, Y

Шестерня, косозубая рейка

Тип рабочего стола

Комбинированный (вакуумный + Т-пазы)

Тип электродвигателей перемещения по осям

Серводвигатели Yaskawa 750W

Скорость рабочего хода, мм/мин

0 – 35 000*

Скорость холостого хода, мм/мин

0 – 60 000

Частота вращения шпинделя, об/мин

0 – 24 000

Мощность шпинделя, кВт

9

Тип охлаждения шпинделя

Воздушное (принудительное)

Тип цанги

ISO 30

Посадочный диаметр инструмента, наибольший, мм

20

Двухконтурный вакуумный насос, шт

2

Мощность вакуумного насоса, кВт

2х7,5

Рабочее напряжение, В

380, трёхфазное

Частота тока, Гц

50 - 60

Общая установленная мощность, кВт

27,5

Габаритные размеры в упаковке, мм

Длина, мм

4750

Ширина, мм

2300

Высота, мм

2000

Вес, кг

3000
