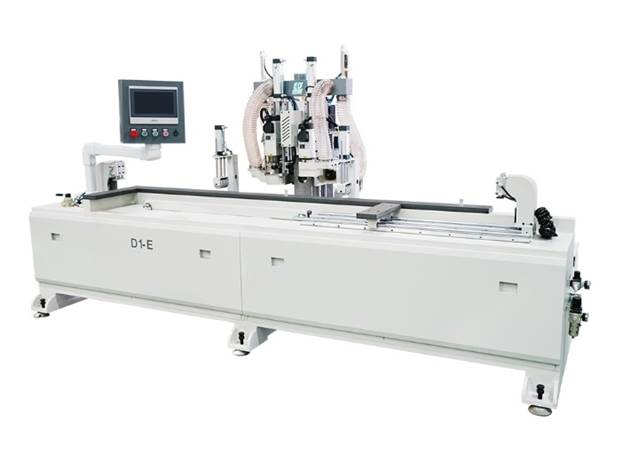

Станок предназначен для сверления глухих и сквозных отверстий, а также фрезерования пазов в дверных полотнах для последующей установки фурнитуры. Двери могут быть изготовлены как из массива древесины, так и из плитных материалов МДФ, ДСП, а также облицованные алюминиевой кромкой или профилем.
ВОЗМОЖНОСТИ СТАНКА:
Компактная станина объединяет все технологические операции для врезки фурнитуры в межкомнатные двери. Такие как паз под тело замка, планку замка, отверстия для ручки и личинки замка, пазы под петли, а также технологические отверстия в торцах полотен для покраски и пазы под дверной доводчик.
Переворот дверного полотна осуществляется вручную.
ВИДЕО:

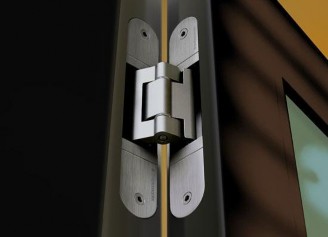

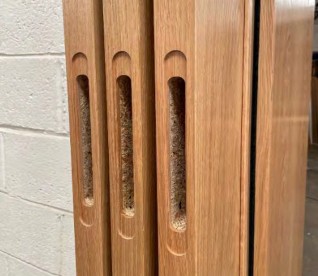

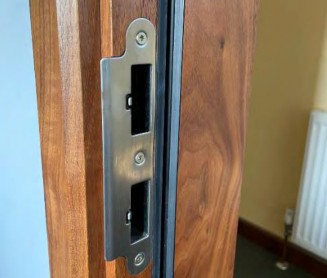

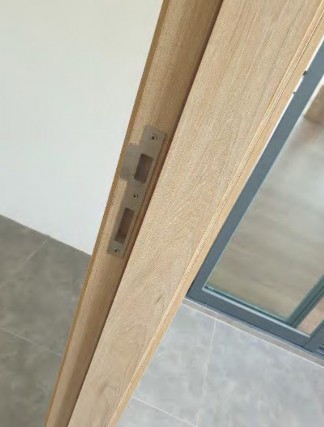

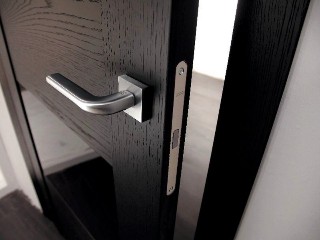

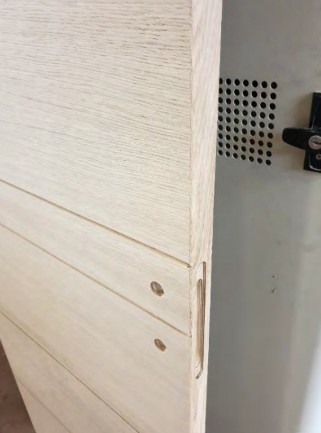

ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ
 |
|
 |
|
 |
 |
ОБРАТИТЕ ВНИМАНИЕ
 |

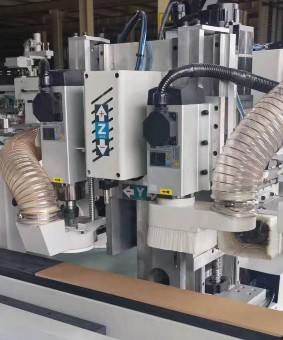

Обрабатывающая голова оснащена четырьмя шпинделями HQD воздушного охлаждения.
Мощность шпинделей 4,5 кВт; 2,2 кВт; 3,5 кВт и 2,2 кВт соответственно. Могут фрезеровать любые пазы и отверстия в дверном полотне. |
 |
Каждый шпиндель имеет подведенный кожух системы аспирации, которые соединяется в единый выход. Максимальные перемещения шпинделей по вертикали и горизонтали
|
 |
Прижим дверного полотна в зоне обработки Осуществляется двумя группами обрезиненных роликов. Ролики прижимаются пневматикой, с возможностью регулировки усилия. |
 |
Выравнивание и фиксация заготовки на рабочем столе осуществляется пневматикой |

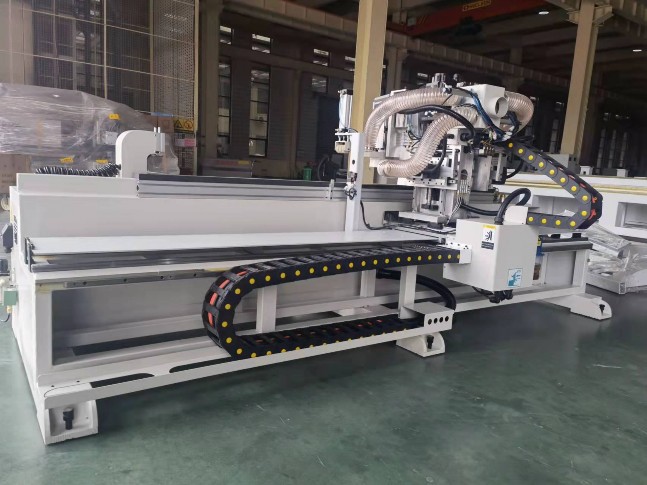

Стальной портал и линейные прецизионные направляющие обеспечивают плавное и точное перемещение по осям. Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям.  |
|
 |

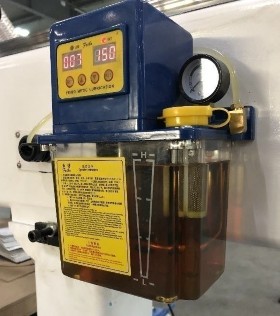

Централизованная автоматическая система смазки. Упрощает смазку направляющих и подшипников. Такая система смазки значительно экономит время на обслуживание станка, кроме того её можно настроить по таймеру. |
 |

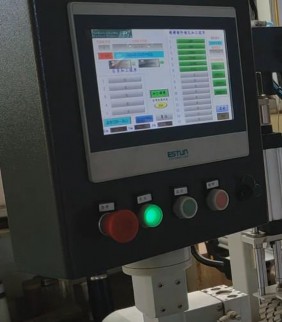

Пульт управления станком с PLC – панелью обеспечивает удобную работу и обслуживание станка. Оператору достаточно выбрать форму замка или петли из каталога, выбрать инструмент и проставить нужные размеры требуемых пазов или отверстий |
   |
Электрошкаф оснащен комплектующими ведущих мировых производителей скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
INTRO SD-D1-E |
|
Максимальная длина заготовки, мм |
3000 |
|
Максимальная толщина заготовки, мм |
80 |
|

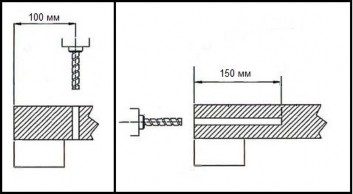

Макс. расстояние под ручку от кромки детали, мм |
100 мм |
|
Макс. глубина фрезерования под замок, мм |
150 мм |
|
Система управления |
TRIO |
|
Система смены инструмента |
Ручная (фиксация гайкой) |
|
Тип передачи по осям X, Y |
Шестерня, косозубая рейка |
|
Тип электродвигателей перемещения по осям |
серводвигатели |
|
Мощность шпинделей, кВт |
4,5 + 2,2+ 3,5 +2,2 |
|
Тип охлаждения шпинделя |
Воздушное (принудительное) |
|
Тип цанги |
ER32 |
|
Посадочный диаметр инструмента, наибольший, мм |
20 |
|
Датчик калибровки, шт |
1 |
|
Позиционирующие и фиксирующие пневмоцилиндры, шт |
1+2 |
|
Рабочее напряжение, В |
380, трёхфазное |
|
Частота тока, Гц |
50 – 60 |
|
Габаритные размеры ДхШхВ, мм |
3800х1500х1600 |
|
Масса, кг |
1300 |
