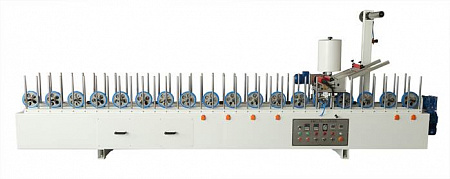

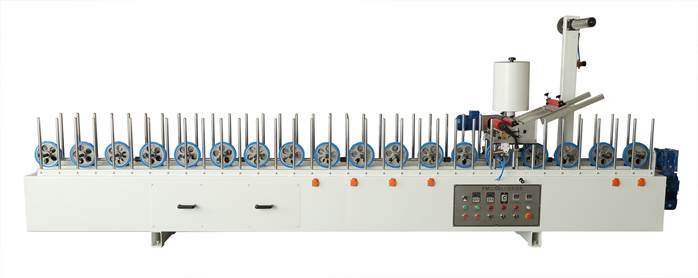

Предназначен для финишной отделки декоративной бумагой, шпоном с применением ЭВА - плинтуса, наличника, элементов дверных коробок и оконных рам, перил лестниц, мебельных раскладок и других деталей из профилированной массивной древесины, клееной древесины, а также МДФ и ДСП, и.т.д.
Схема обработки
Образцы получаемых изделий
|
|
|
Область применения:
Используется на дверных фабриках и в цехах специализирующихся на выпуске дверного и мебельного погонажа, а также для выпуска фасадных профилей для изготовления рамочных фасадов. Идеально подходит для применения на предприятиях и в цехах для производства пластиковых и алюминиевых окон, а также декоративного алюминиевого погонажа.
Материалы профилей для облицовывыния
ПВХ; Алюминий, МДФ
Конструктивные особенности
|
Обкаточные роликиРолики обеспечивают надежный прижим облицовываемого материала к профильной заготовке. Верхние и боковые ролики имеют возможность настройки по высоте, ширине и под углом в зависимости от профиля обрабатываемых заготовок. Настройка обеспечивается перемещением осей с роликами в цанговых зажимах, которые позволяют зафиксировать каждый ролик после настройки. |
|

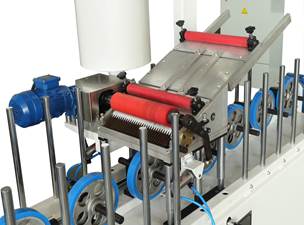

Клеенанесение
Узел для работы с клеем-расплавом Предназначен для работы натуральным шпоном и финиш-бумагой, позволяет увеличить скорость облицовки до 25 м/мин. |
|
Привод подачи заготовокПривод подачи осуществляется с помощью электродвигателя и редуктора. Скорость подачи регулируется частотным преобразователем бесступенчато в зависимости от материала обрабатываемых заготовок и облицовочного материала. Обеспечивается надежное и высококачественное приклеивание облицовочного материала на профильные поверхности заготовок. |
|
Подающие роликиРолики имеют возможность регулировки в зависимости от ширины заготовки. Привод каждого ролика осуществляется с помощью червячного редуктора, что обеспечивает равномерное, без рывков и заеданий перемещение заготовок в процессе облицовки. |
|
Разматывающая станция для рулонного материалаОснащена с внутренней пневматической фиксацией рулона и пневматическим тормозом, что обеспечивает ускорение процесса замены рулона, и позволяет контролировать натяжение облицовочного материала. |
|
Прижимные роликиСтанок укомплектован стандартными и специальными обкаточными роликами с силиконовым покрытием различной формы и твердости. Ролики обеспечивают надежный прижим облицовочного материала к профильной заготовке. Верхние и боковые ролики настраиваются по высоте, ширине и под углом в зависимости от профиля обрабатываемых заготовок. Настройка обеспечивается перемещением осей с роликами в цанговых зажимах, которые позволяют зафиксировать каждый ролик после настройки. |
Tехнические характеристики
Размеры обрабатываемых заготовок, мм: длина, наименьшая толщина, наибольшая |
600 90 |
Макс. ширина облицовочного материала, мм |
300 |
Макс. диаметр рулона, мм |
400 |
Скорость подачи (бесступенчатая регулировка), м/мин |
0-25 |
Давление в пневмосистеме, МПа |
0,6-0,8 |
Мощность электродвигателя подачи материала, кВт |
1,5 |
Мощность второго электродвигателя подачи материала, кВт |
0,4 |
Мощность нагрева плавильной системы, кВт |
6 |
Общая мощность, кВт |
8 |
Габаритные размеры , мм: длина ширина высота |
5000 600 1800 |
Масса, кг |
2500 |
