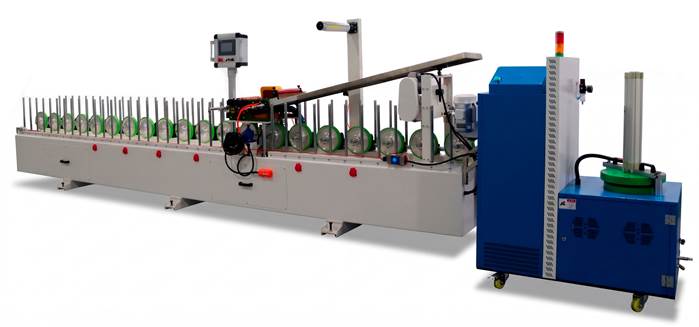

Предназначен для облицовывания декоративной бумагой, рулонным и натуральным плосовым шпоном плинтуса, наличника, элементов дверей и дверных коробок, оконных рам, перил и ступеней лестниц, мебельных раскладок, стеновых панелей, фоторамок и других деталей из профилированной массивной древесины, клееной древесины, а также МДФ, ДПК и ДСП. Все операции на станке осуществляются в автоматическом режиме.
Схема обработки
Образцы получаемых изделий
 |
 |
 |
Материалы для облицовывания:
Пленки ПВХ;
Пластики CPL
Бумага;
Шпон;
Материалы профилей для облицовывыния
Фанера;
МДФ;
ДСтП;
ПВХ;
ДПК;
Алюминий.
Область применения:
Идеально подходит для применения на предприятиях и в цехах для производства столярно-строительных изделий, погонажных изделий, элементов мебели, дверей, стеновых панелей, и на других деревообрабатывающих производствах.
Конструктивные особенности
 |

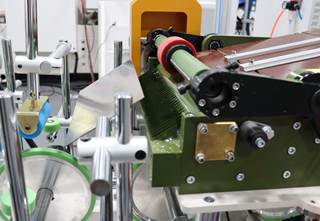

СИСТЕМА КЛЕЕНАНЕСЕНИЯСпециально разработана для работы с ПУР клеем. Включает в себя двойную систему валов: анилоксовый и керамический. Прижим облицовочного материала к клеенаносящему валу осуществляется пневмоприводом с обрезиненнным роликом |
 |
ПОДАЧА PUR КЛЕЯОт плавителя в систему клеенанесения при помощи специального герметичного высокотемпературного нагреваемого шланга |
|
ПЛАВИТЕЛЬ ДЛЯ PUR-КЛЕЯНепрерывного действия, что позволяет не останавливать работу при заправке клеем. Плавитель оснащён герметизирующим поршнем предохраняющем расплавленный клей от контакта с воздухом и выходом расплавленного клея через специальный нагреваемый шланг. Инвертор Siemens, низковольтные электрические компоненты Schneider
Возможна работа с гранулированным EVA клеем расплавом. |
  |
ПРИМЕНЯЕМЫЙ PUR КЛЕЙ
Плавитель предназначен для работы с ведрами клея 18-20 кг. Повторное использование ведра позволяет применять клей в более дешевой картонной упаковке.
|
 |

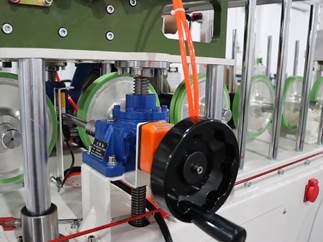

РЕГУЛИРОВКА ПО ВЫСОТЕ
Требуется для наиболее эффективной работы с заготовками разной высоты. Система оснащена цифровой индикацией размера и настраивается через редуктор при помощи маховика
|
 |
РАЗМОТОЧНАЯ СТАНЦИЯ ДЛЯ РУЛОННЫХ МАТЕРИАЛОВ И ЛОТОК
Размоточная станция Ф 76 мм для рулонных материалов с внутренней пневматической фиксацией рулона и пневмаическим регулируемым тормозом обеспечивает ускорение процесса замены рулона, позволяет четко контролировать натяжение облицовочного материала, а также направление размотки.
Максимальный диаметр рулона 500 мм
Для подачи полосовых материалов используется лоток
|
 |

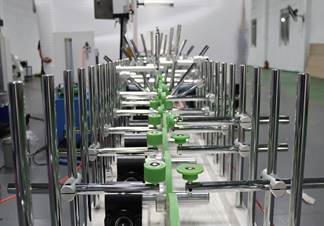

ПРИКАТЫВАЮЩИЕ РОЛИКИ
Ролики обеспечивают надежный прижим облицовываемого материала к профильной заготовке. Верхние и боковые ролики имеют возможность настройки по высоте, ширине и под углом в зависимости от профиля обрабатываемых заготовок. Настройка обеспечивается перемещением осей с роликами в цанговых зажимах, которые позволяют зафиксировать каждый ролик после настройки.
|
 |

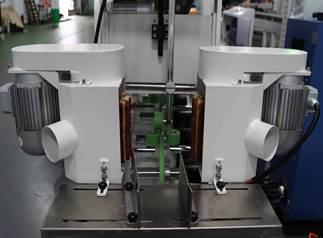

УЗЕЛ ОЧИСТКИ ЗАГОТОВОК Состоит из трех щеток с возможностью регулировки по высоте и ширине. Одна горизонтальная и две вертикальных. Каждая щетка имеет аспирационный патрубок и собственный привод от электромотора мощностью 0,37 кВт |
 |
РЕГУЛИРУЕМЫЙ ПРИВОД ПОДАЧИ
Осуществляется с помощью электродвигателя с редуктором мощностью 1,5 кВт. Скорость подачи регулируется частотным преобразователем бесступенчато в зависимости от материала обрабатываемых заготовок и облицовочного материала. Обеспечивается надежное и высококачественное приклеивание облицовочного материала на профильные поверхности заготовок.
|
 |
СИСТЕМА ПОДАЧИ ЗАГОТОВОК Подающие сдвоенные ролики с покрытием и равномерно распределены по всей длине станины. Ролики имеют возможность регулировки в зависимости от ширины заготовки. Привод каждого ролика осуществляется с помощью усиленного червячного редуктора для тяжелых условий эксплуатации, диаметр вала подающих колес 35 мм, что обеспечивает равномерное, без рывков и заеданий перемещение заготовок в процессе облицовки. Размер подающих колёс 223*Ф35*15мм |
 |
УПРАВЛЕНИЕ СТАНКОМ И ПЛАВИТЕЛЕМ Осуществляется 7 дюймовым контроллером Siemens.
|
Tехнические характеристики
|
Размеры обрабатываемых заготовок, мм: длина, наименьшая высота, наибольшая |
600 90 |
|
Макс. ширина облицовочного материала, мм |
300 |
|
Скорость подачи (бесступенчатая регулировка), м/мин |
0-30 |
|
Мощность электродвигателя подачи, кВт |
1,5 |
|
Давление в пневмосистеме, МПа |
0,6-0,8 |
|
Общая мощность, кВт |
22 |
|
Габаритные размеры, мм: длина ширина высота |
6000 900 1800 |
|
Масса, кг |
2000 |
