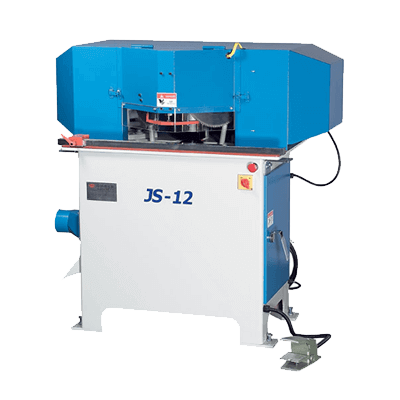

Предназначен, для запиливания профилей под углом 45 градусов. Применяется для производства мебельных фасадов, различных вставок, обвязок и рамок, а также раскладок и наличников.
СХЕМА РАБОТЫ:
|
 |
ОБРАТИТЕ ВНИМАНИЕ:
- Наличие двух обрабатывающих пил обеспечивает высокую скорость производственного процесса, а также точность и чистоту пропила заготовок. Функционирование пильного узла осуществляется от электрического двигателя посредством клиноременной передачи, позволяющей осуществлять передачу крутящего момента без существенных потерь мощности.
- Пильный диск базируется на опоре, оснащенный прецизионными подшипниками, исключающими радиальное биение инструмента. Подшипники оборудованы пресс-масленкой, упрощающей работу оператора по смазке и техническому обслуживанию оборудования.
- Для стабильной фиксации заготовки на рабочем столе станок укомплектован пневматическим прижимным устройством.
- Станок оборудован пневматическими элементами высокого качества (устройством подготовки воздуха, системой смазки, управления давлением и конденсатом), размещенными в специализированном защищенном боксе (вместе с электрическими комплектующими).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель |
JS-12 |
|
Угол резания, град |
45 |
|
Максимальная ширина заготовки, мм |
80 |
|
Максимальная высота заготовки, мм |
75 |
|
Высота рабочего стола, мм |
830 |
|
Длинна линейки на входе, мм |
1220 |
|
Длинна линейки на выходе, мм |
1525 |
|
Количество пил, шт. |
2 |
|
Размер пилы, мм |
305 х 25 х 3 х 120Т |
|
Мощность двигателя пилы, кВт |
0,75 х 2 шт. |
|
Частота вращения пилы, об./мин. |
3440 |
|
Напряжение, В |
380 |
|
Давление пневматической системы, атм. |
6...10 |
|
Габаритные размеры: |
|
|
Длина, мм |
1260 |
|
Ширина, мм |
670 |
|
Высота, мм |
1260 |
|
Габаритные размеры в упаковке: |
|
|
Длина, мм |
1600 |
|
Ширина, мм |
830 |
|
Высота, мм |
1470 |
|
Вес брутто, кг |
364 |
