Предназначен, для запиливания профилей под углом 45 градусов и фрезерования пазов под ласточкин хвост для последующей вставки типа «ласточкин хвост» или «бабочка».
Предназначен для производства мебельных фасадов, различных вставок и рамок в мебельном и дверном производстве.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
|
 |
ОБРАТИТЕ ВНИМАНИЕ:
  |

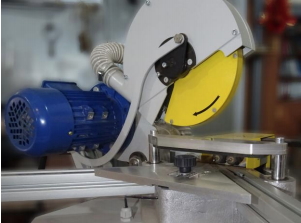

ПРИНЦИП РАБОТЫ Профиль, установленный в размер по механическому упору, фиксируется сверху пневмо-прижимом. Пильный диск запиливает профиль под углом 45 градусов и возвращается в исходное положение при этом система рычагов закрывает пильный диск кожухом для безопасности оператора. Путем нажатия отдельной кнопки запускается цикл фрезерования двух пазов концевыми фрезами под пластиковую вставку. |
 |
УСТАНОВКА РАЗМЕРА ПО ДЛИННЕ Осуществляется при помощи механического упора специальной формы для позиционирования профилей с торцами как 90, так и 45 градусов. Упор перемещается по линейке из алюминиевого профиля с миллиметровой шкалой до 2000 мм |
 |
БЫСТРАЯ НАСТРОЙКА НА РАЗМЕР ПО ШИРИНЕ Достигается путем перемещения и фиксации калиброванной направляющей в виде треугольника с точной градуировкой на нужный размер. |
 |

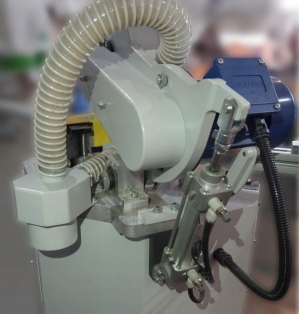

ПРИВОДЫ ПОДЪЕМА И ОПУСКАНИЯ Пильного узла, фрезерного узла и прижима заготовки, осуществляются при помощи пневмо-цилиндров итальянской фирмы CAMOZZI. |
 |
УПРАВЛЕНИЕ СТАНКОМ Реализовано при помощи интуитивно понятного и простого пульта управления. |
 |
СИСТЕМА ПОДГОТОВКИ СЖАТОГО ВОЗДУХА Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования фирмы CAMOZZI |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

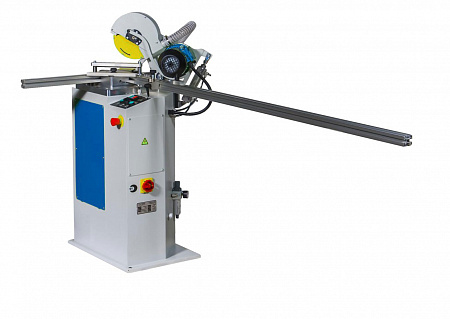

| Модель | INTRO UZS 1.200 |
| Максимальное сечение заготовки, мм | 70х30 |
| Минимальная длина детали при ширине 30, мм | 120 |
| Минимальная длина детали при ширине 70, мм | 152 |
| Максимальная длина детали, мм | 2000 |
| Мощность двигателя пилы, кВт | 0,55 |
| Частота вращения пилы, об./мин. | 5000 |
| Мощность двигателя фрез, кВт | 0,55 |
| Частота вращения фрез, об./мин. | 16800 |
| Количество фрез | 2 |
| Установленная мощность, кВт | 1,3 |
| Напряжение, В | 380 |
| Диаметр аспирационной трубы, мм | 80 |
| Скорость воздушного потока в системе аспирации, м/с, не менее | 20 |
| Давление пневматической системы, атм. | 6...10 |
| Габаритные размеры с линейкой: | |
| Длина, мм | 2280 |
| Ширина, мм | 885 |
| Высота, мм | 1230 |
| Габаритные размеры в упаковке: | |
| Длина, мм | 950 |
| Ширина, мм | 850 |
| Высота, мм | 1500 |
| Вес брутто, кг | 105 |
