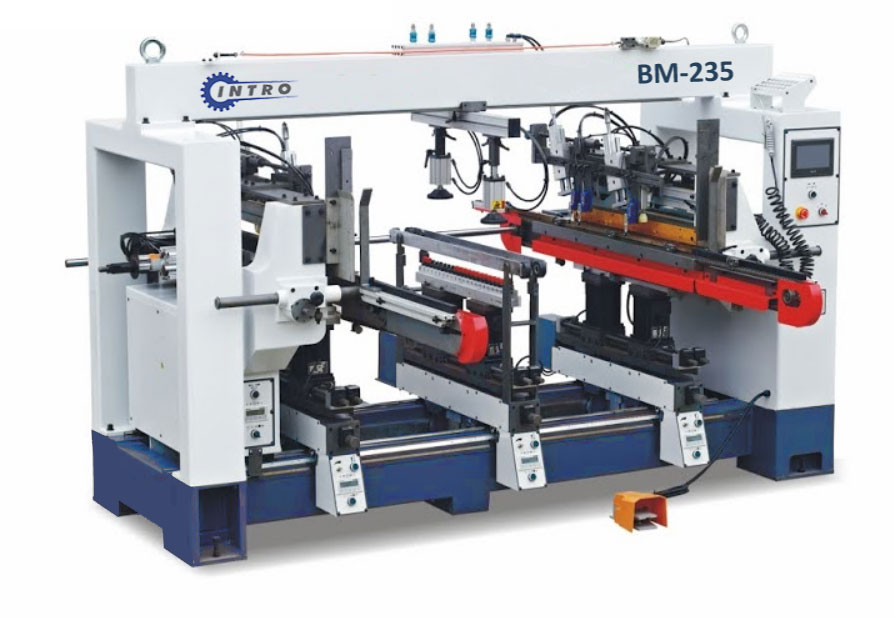

Сверлильно-присадочный станок INTRO BM 235 с магазином автоматической подачи заготовок. Применяется для сверления необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции.

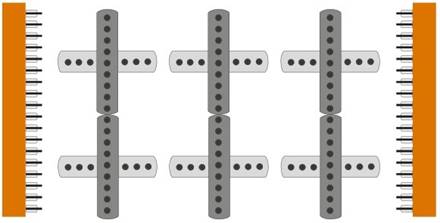

Схема работы:
Обратите внимание:
- Высокая производительность;
- Мощные, надежные привода;
- Автоматическая подача деталей в рабочую зону;
- Промышленный дисплей с сиcтемой «Tochscreen»;
- Безупречное качество и точность обработки;
- Станок укомплектован немецкими цифровыми счетчиками SIKO LED, что позволяет делать быструю перенастройку с одного размера на другой;
- Возможность одновременного сверления двух заготовок, значительно увеличивает производительность станка.
Технические характеристики：
|
Модель |
INTRO BM 235 |
|
Максимальная длина детали по Х, мм |
1400 |
|
Минимальная длина детали по Х, мм |
360 |
|
Ширина детали при подаче по одной шт. по Y, мм |
40 - 580 |
|
Ширина детали при подаче по две шт. по Y, мм |
40 - 260 |
|
Максимальная глубина сверления по вертикали, мм |
40 |
|
Максимальная глубина сверления по горизонтали, мм |
40 |
|
Производительность, деталей в минуту |
30 - 80 |
|
Вертикальные траверсы, кол-во шпинделей, шт |
3 х (2 х 11) * |
|
Горизонтальные траверсы, кол-во шпинделей, шт |
2 х 21 |
|
Количество шпинделей, шт. |
108 |
|
Межцентровое расстояние шпинделей, мм |
32 |
|
Частота вращения шпинделей, об/мин |
2800 |
|
Мощность двигателя подачи, кВт |
1,5 |
|
Установленная мощность, кВт |
12,5 |
|
Требуемое давление в пневмосистеме, МПа. |
0,6 – 0,8 |
|
Габариты, мм |
2950х2250х1750 |
* спец. исполнение, по согласованию с поставщиком.
Конструктивные особенности:
|
|
МЕХАНИЗМ ПОДАЧИ
Представляет собой цепной транспортер с толкателями. Это позволяет подавать и обрабатывать одновременно по две детали за один цикл, тем самым увеличивая производительность вдвое по сравнению с обработкой одной детали за цикл. |
|
|

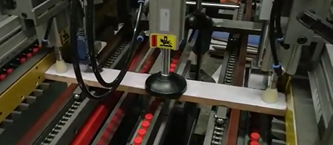

ФИКСИРУЮЩИЕ УПОРЫ
Заготовки позиционируются в рабочей зоне благодаря наличию базирующих упоров, это позволяет обрабатывать как одну так и две детали одновременно. |
|
|

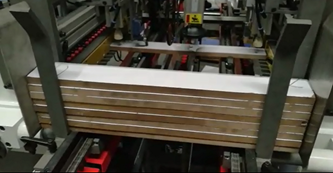

СИСТЕМА АВТОЗАГРУЗКИ
Заготовки загружаются в специальный дозирующий магазин вертикальной стопкой, а толкатели на цепи подают заготовки в зону обработки полностью в автоматическом режиме. |
|
|

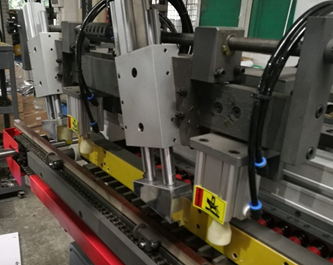

СИСТЕМА ФИКСАЦИИ ЗАГОТОВОК Система прижима заготовок в трёх точках надежно фиксирует детали и полностью исключает их сдвиг во время сверления. |
|
|

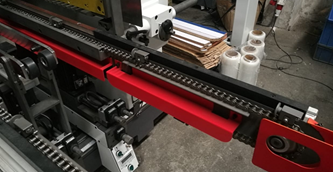

ПРИВОД ЦЕПНОГО ТРАНСПОРТЕРА
Благодаря мощному приводу цепного транспортера с прямой карданной передачей, подача заготовок происходит быстро и точно, обеспечивая бесперебойную работу станка. |
|
|

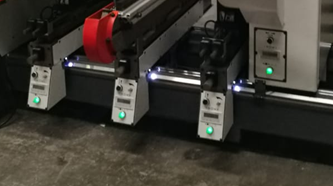

СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ТРАВЕРС
Все траверсы позиционируются с точностью 0,1 мм благодаря электронным цифровым индикаторам, а наличие пневмотормозов гарантирует их надежную фиксацию в выбранном положении. |
|
|

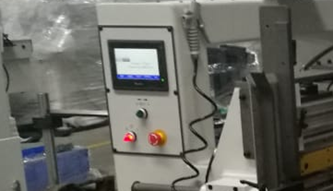

ПАНЕЛЬ УПРАВЛЕНИЯ
Экран управления «TouchScreen» с понятным интерфейсом позволяет осуществлять работу на станке человеку, не разбирающемуся в компьютерной технике и программировании. |
