Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

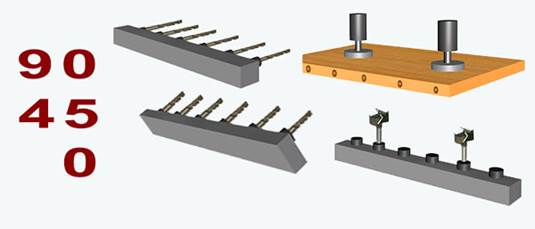

Схема работы:
Обратите внимание:
 |

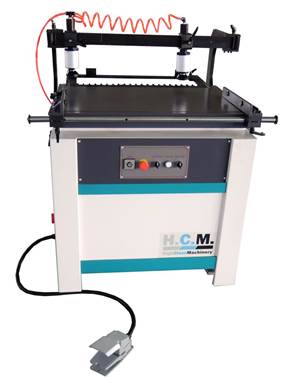

ПУЛЬТ УПРАВЛЕНИЯ Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка.
На пульте располагаются все основные функции, в т.ч. кнопка аварийной остановки станка. |
 |
СВЕРЛИЛЬНЫЙ БЛОК
Сверлильный блок состоит из 21-й шпиндельной головки, на расстоянии 32мм друг от друга каждая. Сверлильный блок имеет удобные регулировки настройки параллельности, а так же два штуцера с внешней стороны для максимально удобного его обслуживания. |
 |
МОЩНЫЙ ДВИГАТЕЛЬ
Привод сверлильного блока осуществляется двигателем мощность 1,5кВт S1. Что непосредственно позволяет осуществлять любые карты сверления, в том числе с использованием большого набора свёрел одновременно, либо использовать чашечные сверла |
|
БЫСТРАЯ НАСТРОЙКА ГЛУБИНЫ
Станок оснащен системой быстрой настройки глубины сверления по механическому счетчику. Позволяет удобно и короткий промежуток времени настроить станок на любую глубину сверления в заданном диапазоне. |
 |
ПЕРЕМЕЩЕНИЕ СВЕРЛИЛЬНОГО БЛОКА Фронтальное перемещение сверлильного блока так же оснащено механическим счетчиком для удобства настройки.
Перемещение осуществляется по двум высокоточным цилиндрическим направляющим. |
 |
УПОРЫ Станок оснащен двумя боковыми перемещаемыми упорами. Упоры перемещаются по цилиндрической направляющей.
Правый и левый упор оснащены удобными фиксаторами в нижней части. |
|
МИЛЛИМЕТРОВАЯ ШКАЛА
Миллиметровая шкала на рабочем столе, позволяет быстро, удобно, и точно выставить боковые упоры на заданную ширину, и плотно зафиксировать их в необходимом положении. |
|
ПРИВОД СВЕРЛИЛЬНОГО БЛОКА
Привод подъема сверлильного блока (сверления), для максимального удобства происходит при помощи электрической педали. |
|
КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких, для крепления к боковым направляющим. Одна длинная (3м) для поперечного базирования.
Так же в комплект поставки входит 4 откидных упора, с возможностью установки на любой из трех линеек. |
Технические характеристики:
|
Модель |
HCM 21 Ecoline |
|
Количество шпинделей, шт |
21 |
|
Межцентровое расстояние шпинделей, мм |
32 |
|
Межцентровое расстояние между крайними шпинделями, мм |
640 |
|
Частота вращения шпинделя, об/мин |
2800 |
|
Максимальная глубина сверления, мм |
50 |
|
Максимальная ширина заготовки, мм |
750 |
|
Установленная мощность, кВт |
1,5 |
|
Требуемое давление пневмосистемы, Бар |
6-8 |
|
Габаритные размеры без линейки: |
|
|
Длина, мм |
1100 |
|
Ширина, мм |
1050 |
|
Высота, мм |
1200 |
|
Вес брутто, кг |
350 |
