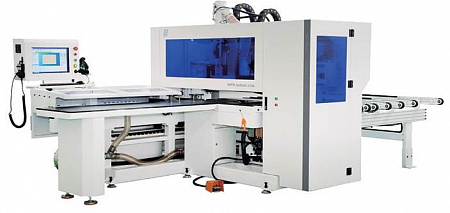

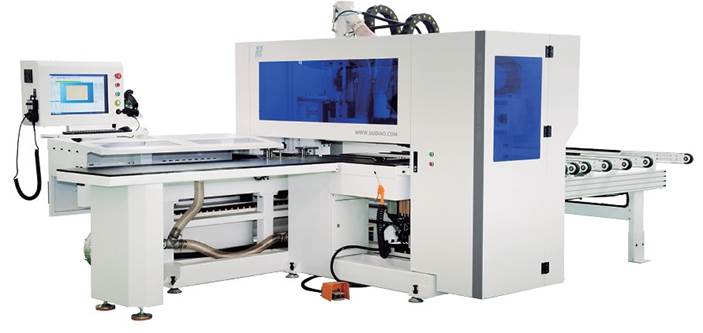

ВОЗМОЖНОСТИ СТАНКА:
Работает в проходном режиме. Встраивается в технологическую линю. Станок объединяет все технологические операции, связанные со сверлением отверстий в мебельных заготовках.

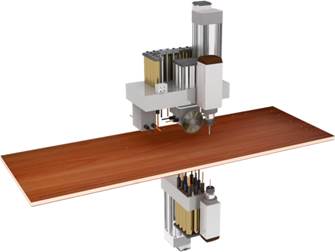

СХЕМА ОБРАБОТКИ:
ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
|
 |
|
 |
ОБРАТИТЕ ВНИМАНИЕ:
 |

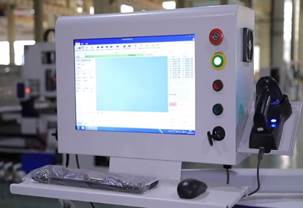

Стойка управления на базе промышленного компьютера с поддержкой операционной системы Windows. Графический интерфейс позволяет быстро подготовить станок к работе, проверить параметры программы и инструмента. Стойка может быть подключена к интернет и локальной сети, имеющиеся USB порты позволяют получать информацию от сторонних носителей.
|
|

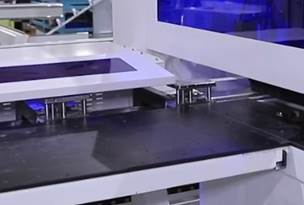

Рабочий стол оборудован системой поддува «воздушная подушка», что позволяет с легкостью перемещать даже тяжелые заготовки. |
 |
Наличие двух захватов обеспечивает надежное и точное позиционирование деталей во время работы станка.
|
 |

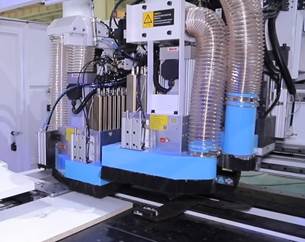

Две верхних сверлильных группы обеспечивают максимальную производительность станка.
(Опционально).
|
 |

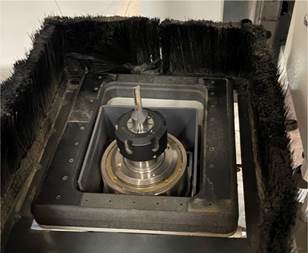

Установлены два фрезерных узла в стандартной комплектации, верхний 3,5 кВт + нижний 3,5 кВт.

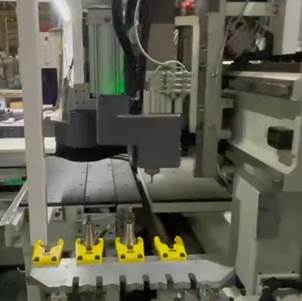

Опционально можно установить шпиндель с автоматической сменой инструмента, магазин на 4 поз., тип патрона ISO-30.
|
 |
Серводвигатели «LEADSHINE» 750 Вт Установленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделей в соответствии с заданной программой. Серводвигатели, в отличие от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования.
|
 |
Комплектация станка одна верхняя сверлильная группа и одна нижняя сверлильная группа Верхняя сверлильная группа включает в себя:
· 9 вертикальных шпинделей
· 8 горизонтальных шпинделей (2 + 2 по оси X, 2 + 2 по оси Y)
Нижняя сверлильная группа включает в себя:
6 вертикальных шпинделей
|
 |
Комплектация станка две верхних сверлильных группы и одна нижняя сверлильная группа
Верхняя сверлильная группа включает в себя:
· 9х2 вертикальных шпинделей
· 8х2 горизонтальных шпинделей (2 + 2 по оси X, 2 + 2 по оси Y)
Нижняя сверлильная группа включает в себя:
6 вертикальных шпинделей
|
Технические характеристики
|
Модель |
SD VI-12х1 |
SD VI-12х2 |
|
Максимальная ширина заготовки, мм |
1200 |
|
|
Минимальная ширина заготовки, мм |
50 |
|
|
Минимальная длина заготовки, мм |
200 |
|
|
Максимальная скорость перемещения по осям X / Y / Z, м/мин |
130/80/40 |
|
|
Количество присадочных голов, шт. |
2 |
3 |
|
Тип электродвигателей перемещения по осям |
серводвигатели |
|
|
Количество шпинделей для сверления в пласть заготовки (сверху), шт. |
9 |
18(9х2) |
|
Количество шпинделей для сверления в пласть заготовки (снизу), шт. |
6 |
|
|
Количество шпинделей для сверления в торцы заготовки, шт. |
8(2+2;2+2) |
8(2+2;2+2)*2 |
|
Максимальная длина сверла, мм |
70 |
|
|
Максимальный диаметр сверла, мм |
35 |
|
|
Мощность нижнего фрезерного шпинделя, кВт |
3,5 |
|
|
Мощность верхнего фрезерного шпинделя, кВт |
3,5 |
|
|
Тип цанги фрезерного шпинделя |
ER20 |
|
|
Частота вращения нижнего фрезерного шпинделя, об/мин |
18000 |
|
|
Напряжение, В |
380 |
|
|
Частота тока, Гц |
50 |
|
|
Давление в пневмосистеме, МПа |
0,6-0,8 |
|
|
Общая установленная мощность, кВт |
16 |
21 |
|
Диаметры аспирационных выходов, мм |
150 |
|
|
Габаритные размеры (ДхШхВ), мм |
5000х2580х2000 |
5000х2810х2000 |
