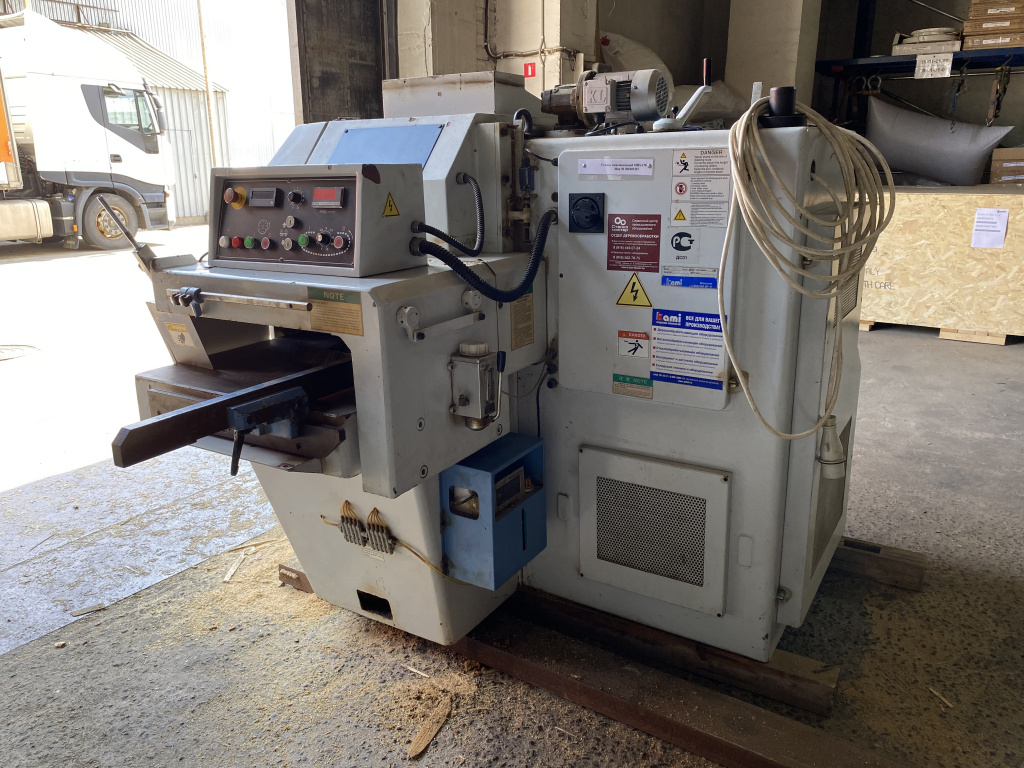

Предназначен для продольной распиловки двух-, трех- и четырехкантного бруса на обрезные доски заданной толщины, а также раскроя досок на заготовки заданной ширины. Распиловка производится дисковыми пилами при механизированной гусеничной подаче.
Высокая точность распиловки
Надежный гусеничный подающий транспортер, оснащенный системой смазки и очистки от опила

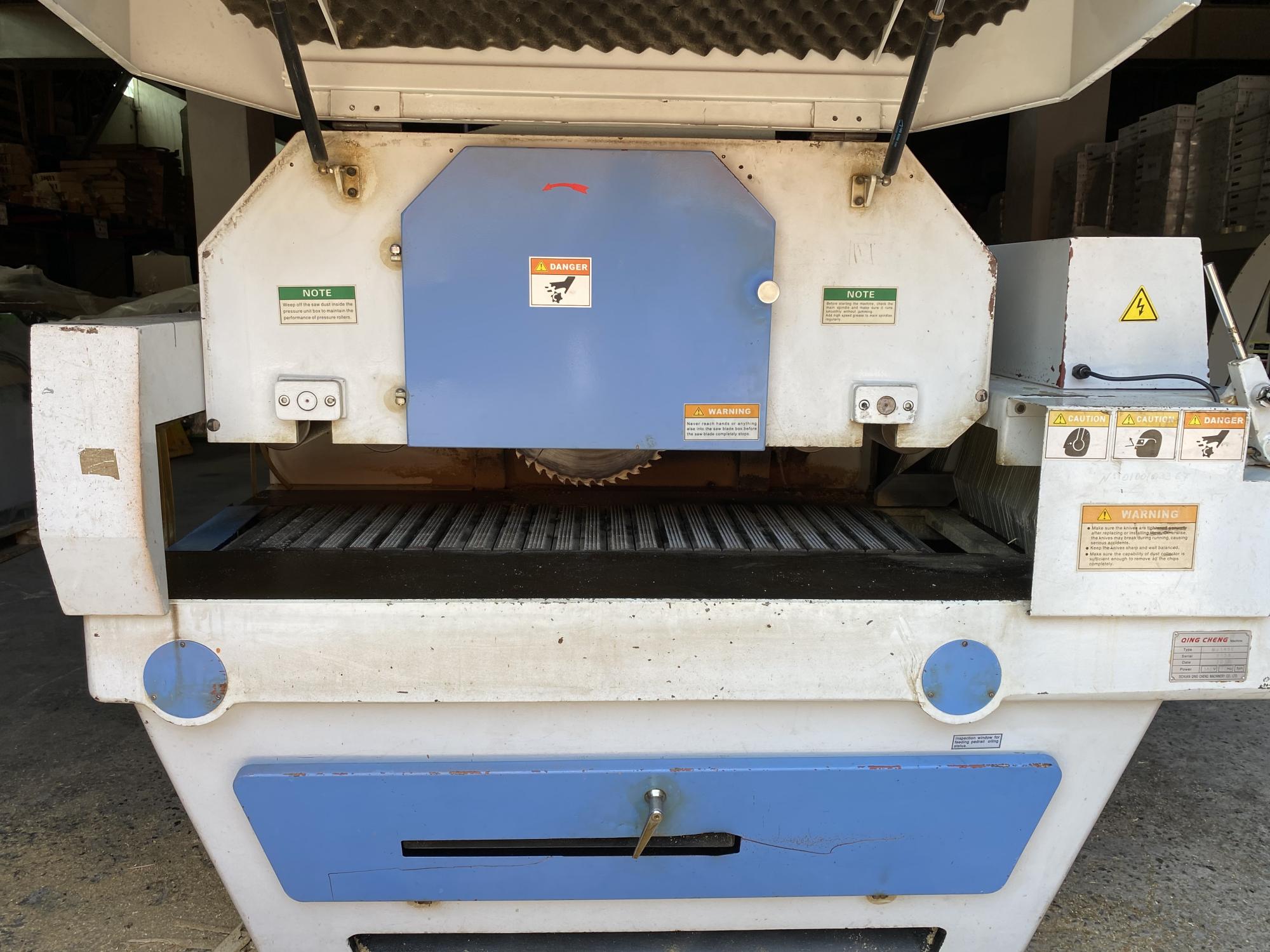

Защитный кожух обеспечивает безопасность работы и снижает уровень шума
Централизованная система смазки
Высокая точность изготовления и жесткость пильного вала позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами.
Перемещение пильного вала по высоте осуществляется с помощью рукоятки, благодаря чему возможна установка пил различного диаметра. Контроль высоты перемещения осуществляется по линейке.
Верхний прижим заготовки осуществляется по всей плоскости обработки с помощью прижимных роликов и плоской деревянной проставки, что обеспечивает геометрическую точность размеров пиломатериала. Перемещение корпуса с прижимными роликами осуществляется отдельным приводом и регулируется кнопками на пульте управления.
Верхние прижимные ролики регулируются по высоте с помощью отдельного электродвигателя, что позволяет точно выставить уровень прижима по высоте заготовки.
Подача заготовки осуществляется конвейером с "ныряющей" гусеницей, что обеспечивает прямолинейность распиловки и высокую точность обработки. Скорость подачи регулируется бесступенчато в пределах 2,5 - 24 м/мин.
Благодаря установленной масляной станции, принудительная смазка обеспечивает наличие необходимого количества смазки между гусеницами конвейера подачи и направляющими. При отсутствии или недостатке масла в масляном бачке, привод конвейера подачи останавливается. Смазка обеспечивает долгий срок эксплуатации станка.
Двойная когтевая защита (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке. Она выполнена в соответствии с нормами и правилами по технике безопасности деревообрабатывающего оборудования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Толщина распиливаемых заготовок, мм |
10 - 170 |
Ширина распиливаемых заготовок (наибольшая), мм |
500 |
Максимальное расстояние м/д крайними пилами, мм |
350 |
Длина распиливаемых заготовок, наименьшая, мм |
740 |
Диаметр устанавливаемых пил, мм |
от 385 до 505 |
Диаметр посадочный пилы, мм | 80 |
Скорость подачи, (бесступенчатая), м/мин | 2,5 - 24 |
Мощность двигателя пильного вала, кВт | 55 |
Общая установленная мощность, кВт | 59,78 |
Габаритные размеры, мм |
4460 х 1780 х 1870 |
Вес, кг |
3500 |
