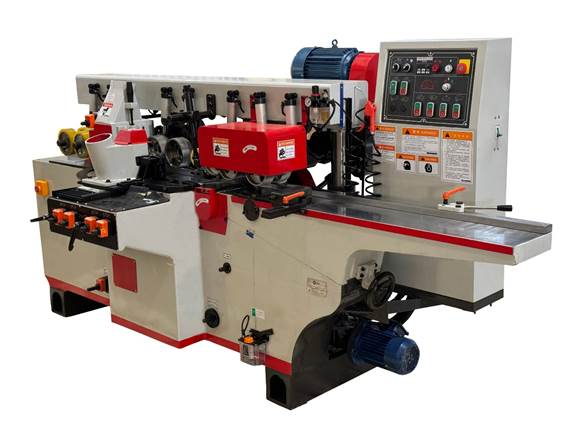

Предназначен для плоского и профильного строгания заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы и необходимой шероховатости поверхности.
Схема работы:
Видео работы:
Обратите внимание:
|
|
Система подачи и фиксации пиломатериала состоит из приводных роликов(верхних и нижних) и гарантирует точное перемещение заготовок во время обратки. |
|
|

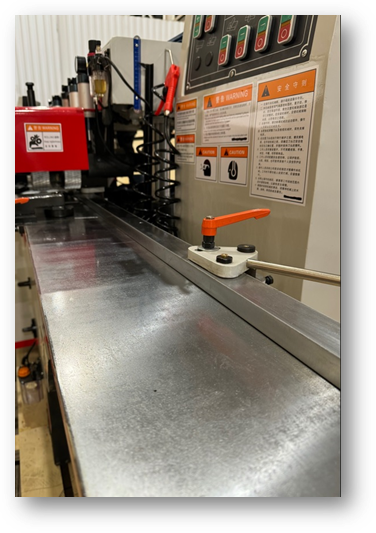

Подающий стол имеет оптимальную длину для комфортной подачи пиломатериала. |
 |

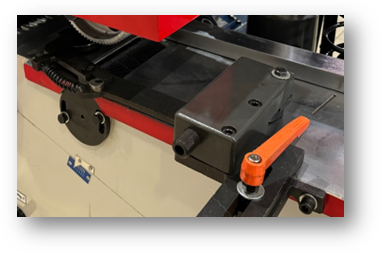

Боковой роликовый прижимной блок обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака. |
 |

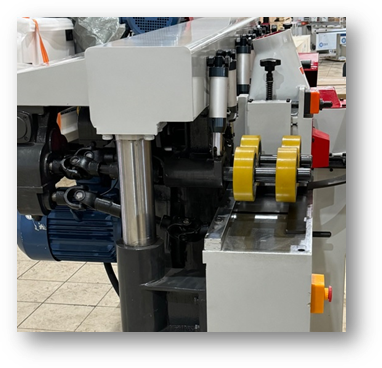

На выходе из зоны обработки станок оснащен гладкими приводными роликами во избежение повреждения обработанной заготовки. |
 |

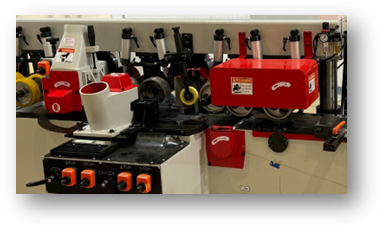

Пневматическое управление прижимами обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |
 |

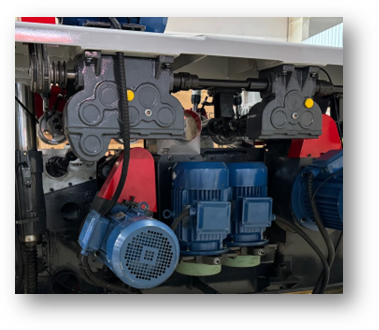

Усиленные редукторы и крестовины позволяют работать с заготовками больших сечений |
 |

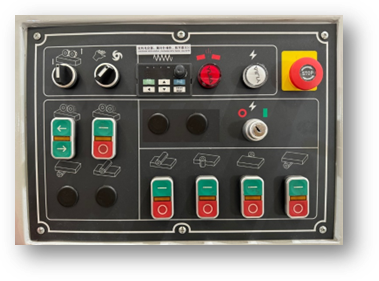

Пульт управления станком интуитивно понятен и не требует специальной квалификации персонала. |
 |

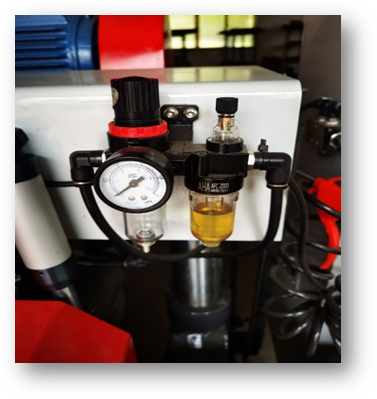

Узел подготовки воздуха оснащен влагоотделителем и масленкой для смазки пневмосистемы станка. |
 |
Централизованная система смазки производит обслуживание всех необходимых агрегатов. |
Технические характеристики：
|
Характеристики |
MB4018 |
|
Ширина обрабатываемой заготовки, мм |
20-180 |
|
Толщина обрабатываемой заготовки, мм |
8-100 |
|
Количество шпинделей, шт |
4 |
|
Диаметр шпинделей, мм |
Ø40 |
|
Скорость вращения шпинделей, об/мин |
6 000 |
|
Диаметр инструмента, нижний горизонтальный шпиндель, мм |
Ø120 |
|
Диаметр инструмента, левый и правый вертикальные шпиндели, мм |
Ø140 |
|
Диаметр инструмента, верхний горизонтальный шпиндель, мм |
Ø140 |
|
Скорость подачи, м/мин |
5 - 30 |
|
Установленная мощность, кВт |
21,25 |
|
Мощность нижнего шпинделя, кВт |
4,0 |
|
Мощность верхнего шпинделя, кВт |
5,5 |
|
Мощность правого шпинделя, кВт |
4,0 |
|
Мощность левого шпинделя, кВт |
4,0 |
|
Мощность двигателя подачи, кВт |
3,0 |
|
Мощность двигателя подъема траверсы, кВт |
0,75 |
|
Требуемое давление воздуха, Мпа |
0,6 |
|
Масса станка, кг |
2000 |
