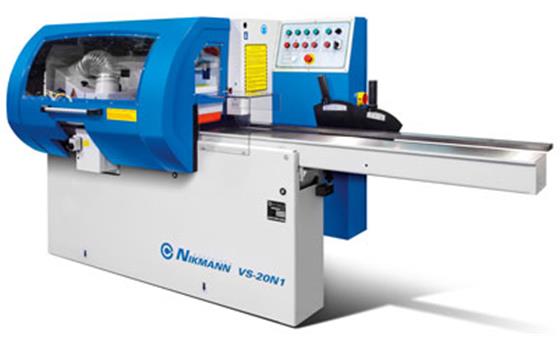

Предназначен для плоского и профильного строгания заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы и необходимой шероховатости поверхности.
Схема работы:
Обратите внимание:
|
Подача осуществляется четырьмя металлическими рифлеными и одним вальцом с полиуретановым покрытием на выходе заготовки. Привод подающих роликов осуществляется через цепь. |
|
Стол и направляющая линейка имеют настройки по высоте и ширине соответственно. |
|
Настройка шпинделей осуществляется при помощи винтов и счетчиков, расположенных на передней панели. |
|
Настройка усилия прижимных подающих роликов осуществляется механическим путем через пружинный механизм. Благодаря этому возможна работа станка в неотапливаемых помещениях. |
|
Европейские комплектующие. Мотор-редуктор на подачу производства Италия. Скорость подачи плавно меняется от 6 до 24 м/мин |
|
Станок укомплектован четырьмя качественными ножевыми барабанами для плоского строгания и пазовой фрезой на нижнем шпинделе. |
|
Аспирационные патрубки расположены: один на выходе станка Ф145 мм и два вверху станка Ф120 мм |
|
Пульт управления удобный, эргономичный и интуитивно понятный |
Технические характеристики:
Характеристики |
VS-20N1 (180S) |
Ширина обрабатываемой заготовки, мм |
25-180 |
Толщина обрабатываемой заготовки, мм |
10-105 |
Мин. рабочая длина заготовки при непрерывной подаче, мм |
250 |
Длина подающего стола, мм |
1 700 |
Количество шпинделей, шт. |
4 |
Диаметр шпинделей, мм |
Ø40 |
Скорость вращения шпинделей, об/мин |
6 000 |
Диаметр инструмента, нижний горизонтальный шпиндель, мм |
Ø120 - 190 |
Диаметр инструмента, левый и правый вертикальные шпиндели, мм |
Ø120 - 120 |
Диаметр инструмента, верхний горизонтальный шпиндель, мм |
Ø120 - 190 |
Скорость подачи, м/мин |
6 - 24 |
Размер роликов подачи, мм |
Ø120 - 20 |
Установленная мощность, кВт |
17,1 |
Мощность шпинделя, кВт |
4,0 х 4 шт |
Мощность двигателя подачи, кВт |
1,1 |
Толщина снимаемого слоя, мм |
5 |
Наибольший размер шпунта/паза на вертикальных шпинделях, мм |
7,5 |
Кол-во и диаметр аспирационных выходов, шт./мм |
Ø145–1 шт. Ø120–2 шт. |
Требуемый объем аспирации, м3/час |
2 900 |
Требуемое давление воздуха, Мпа |
0,6 |
Габаритные размеры (Д*Ш*В), мм |
2730x1170x1550 |
Масса станка, кг |
950 |
