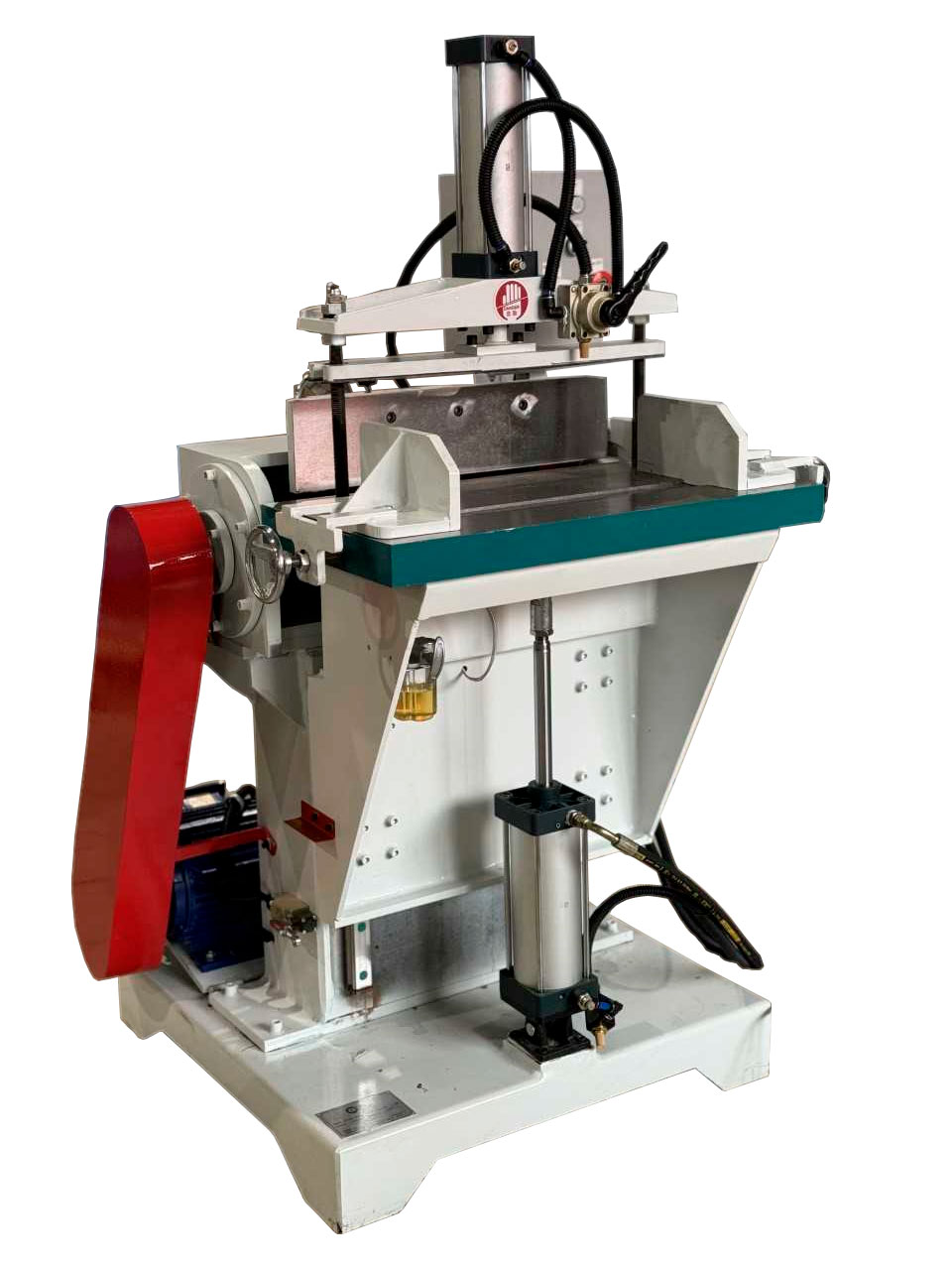

Станок разработан для серийного фрезерования прямых шипов ящиков, различных частей мебели, коробок для вина, ящиков для сигар. Данный тип соединения обеспечивает надежность крепления деталей и долговечность конечного изделия.
СХЕМА РАБОТЫ:
ВИДЕО:
ОБРАТИТЕ ВНИМАНИЕ:
|

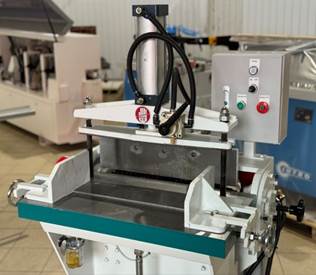

ФИКСАЦИЯ ПАКЕТА ЗАГОТОВОК
Происходит за счет пневмоцилиндра. Управление прижимом осуществляется ручным переключателем.

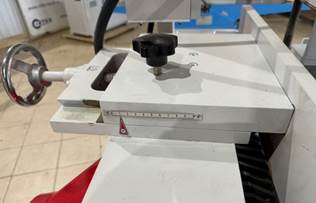

РЕГУЛИРОВКА СМЕЩЕНИЯ ШИПА
Вправо/влево относительно фрезы осуществляется с помощью двух маховиков с каждой стороны рабочего стола. Регулировка справа и слева производится независимо - это позволяет настроить станок таким образом, чтобы одновременно фрезеровать смежные стенки ящика. |
|
РЕГУЛИРОВКА ГЛУБИНЫ ПАЗА
Маховиком позволяет быстро и точно установить необходимую глубину фрезерования. |
|

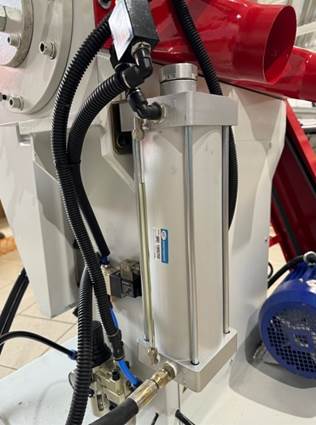

ПНЕВМОГИДРАВЛИЧЕСКИЙ ПРИВОД
Подъема/опускания рабочего стола. Перемещение каретки с помощью пневмогидравлического цилиндра обеспечивает плавную и равномерную подачу, и как следствие идеальное качество фрезерования шипа без сколов. |
|
ПОДЪЕМ И ОПУСКАНИЕ РАБОЧЕГО СТОЛА
Осуществляется по линейным прецизионным направляющим сечением 30 мм. Что обеспечивает плавное и точное перемещение. |
 |

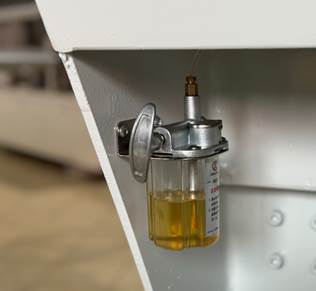

СМАЗКА ЛИНЕЙНЫХ ПОДШИПНИКОВ И НАПРАВЛЯЮЩИХ
Своевременная периодическая смазка агрегатов и приспособлений станка обеспечивает его стабильную и безаварийную работу в течение многих лет эксплуатации |
|

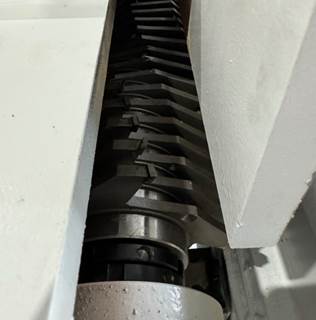

ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
Комплектуется набором фрез для нарезания ящичного шипа шириной 8 мм В комплекте поставки - 25 шт. |
|
ПРИВОД ШПИНДЕЛЯ
Оснащен тремя клиновыми ремнями и имеет отдельный защитный кожух. |
|

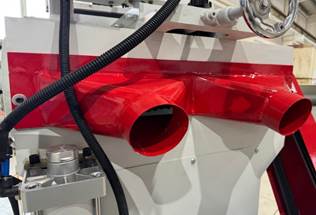

ПАТРУБКИ ДЛЯ АСПИРАЦИИ
Позволяет подключить станок к системе удаления отходов. Два патрубка Ф100 мм, расположены в удобном месте – не мешают при работе на станке. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель |
XHF-500 |
|
Максимальная ширина заготовки, мм |
450 |
|
Максимальная толщина заготовки, мм |
160 |
|
Ширина шипа, мм |
8 |
|
Высота шипа, мм |
до 25 |
|
Размер рабочего стола, мм |
530 х 350 |
|
Частота вращения фрез, об/мин |
5000 |
|
Наружный диаметр фрез, мм |
165 |
|
Диаметр фрезерного вала, мм |
80 |
|
Мощность электродвигателя, кВт |
3,0 |
|
Напряжение, В |
380 |
|
Габаритные размеры, мм |
950 х 1100 х 1450 |
|
Вес, кг |
520 |
