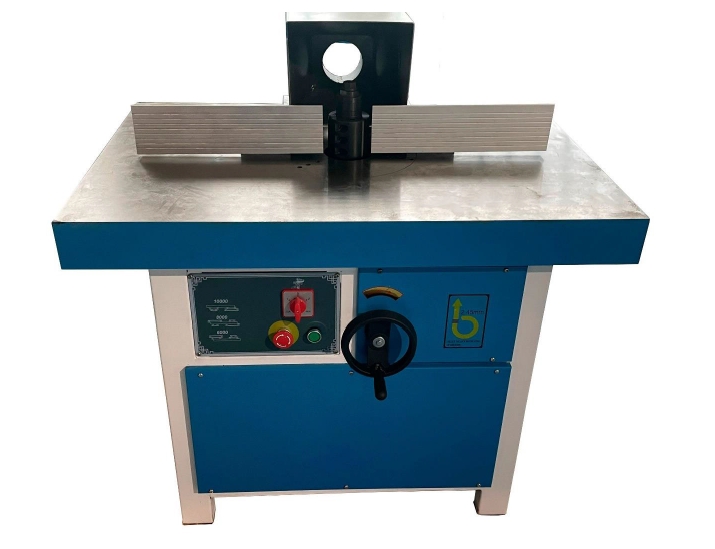

Предназначен для выполнения разнообразных фрезерных работ по дереву: изготовление вагонки, половой доски, плинтуса, наличника, филенок, царг и других столярных и строительных изделий.
СХЕМА РАБОТЫ:
|

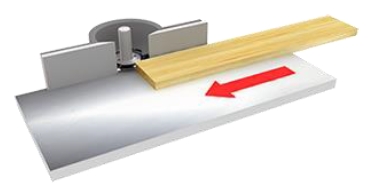

Продольное фрезерование |
Фрезерование по шаблону |
|
|
|
ВИДЕО:
ВИДЕО РАБОТЫ:
ОБРАТИТЕ ВНИМАНИЕ:
 |
ПРИВОД ШПИНДЕЛЯ
Надежный, динамически сбалансированный шпиндель мощностью 4 кВт, позволяет эксплуатировать станок в течение длительного времени. Наличие шкивов различных диаметров позволяет выбрать скорость вращения 6000, 8000 и 10000 об/мин. |
|
ЗАЩИТНЫЙ КОЛПАК Позволяет устанавливать фрезы диаметром до 240 мм и качественно обрабатывать детали. Алюминиевые направляющие долговечны и удобны в настройке. |
 |

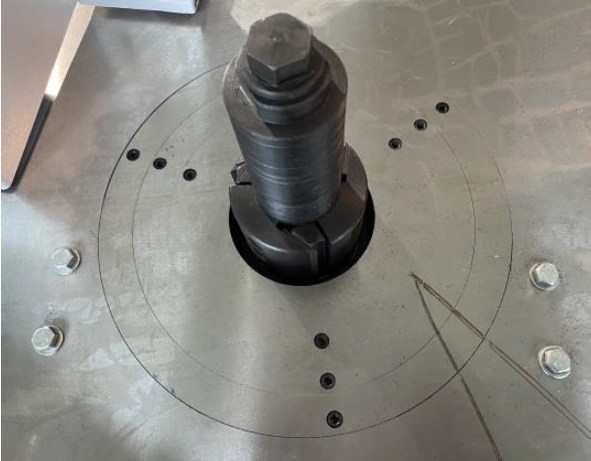

ШПИНДЕЛЬ
Настраивается по вертикали при помощи маховика. Максимальная высота фрезерования 170 мм. Предусмотрен рычаг фиксации шпинделя по вертикали. Колодец оснащен тремя съемными кольцами с диаметрами 200, 250 и 300 мм. |
 |

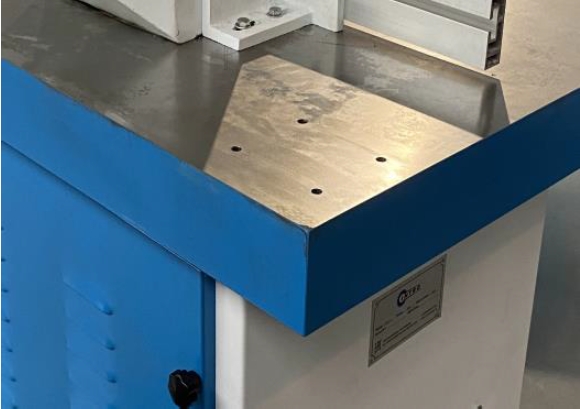

УСТАНОВКА АВТОПОДАТЧИКА
На задней части станка предусмотрены отверстия с резбой для установки автоподатчика. |
 |
КОМПЛЕКТУЕТСЯ Строгальным барабаном с плоскими ножами, проставочными кольцами различной ширины, и ключами |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Максимальная высота фрезерования, мм |
170 |
|
Максимальный диаметр фрез, мм |
240 |
|
Вертикальный ход шпинделя, мм |
130 |
|
Диаметр вала шпинделя, мм |
32 |
|
Размер рабочего стола, мм |
1050х700 |
|
Диаметр патрубка аспирации, мм |
100 х 2 |
|
Частота вращения вала, об/мин |
6000, 8000, 10000 |
|
Мощность, кВт |
4 |
|
Габаритные размеры |
|
|
Длина, мм |
1050 |
|
Ширина, мм |
700 |
|
Высота, мм |
1100 |
|
Вес, кг |
300 |
