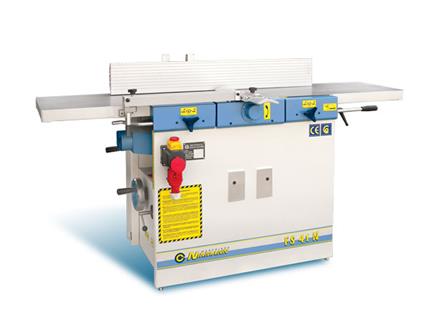

Фуговально-рейсмусовый станок промышленного класса предназначен для обработки деталей из дерева или подобных дереву материалов (древесноволокнистые плоскости, плиты из древесных опилок, фибролитовые плиты, клееная фанера, ламинированные или неламинированные плоскости). Станок выполняет прямолинейное одностороннее строгание изделий из древесины по плоскости и снятие фасок под углом и рейсмусование.

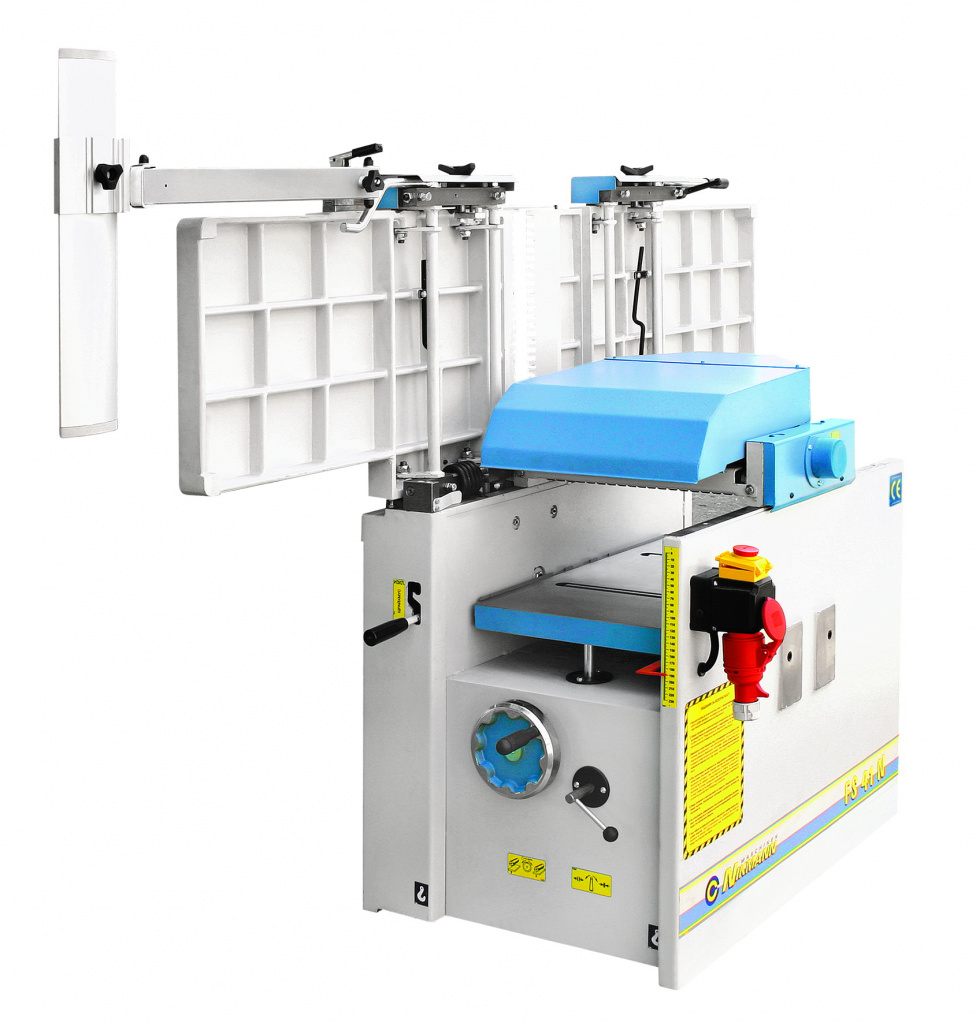

На станке установлен четырехножевой вал с высокой частотой вращения, предусмотрена электродинамическая остановка режущего вала, опционально возможна установка шейперного спирального вала. Возможность подъема-опускания столов станка и надежная их фиксация позволяет снимать нужный слой материала качественно и равномерно по всей длине заготовки.

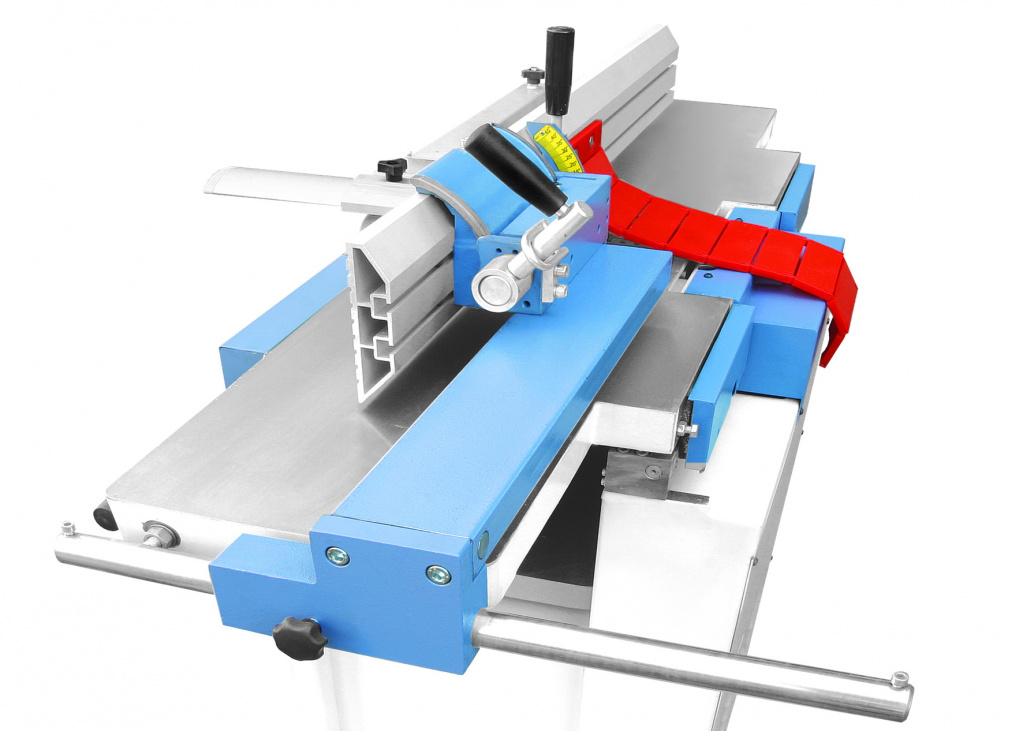

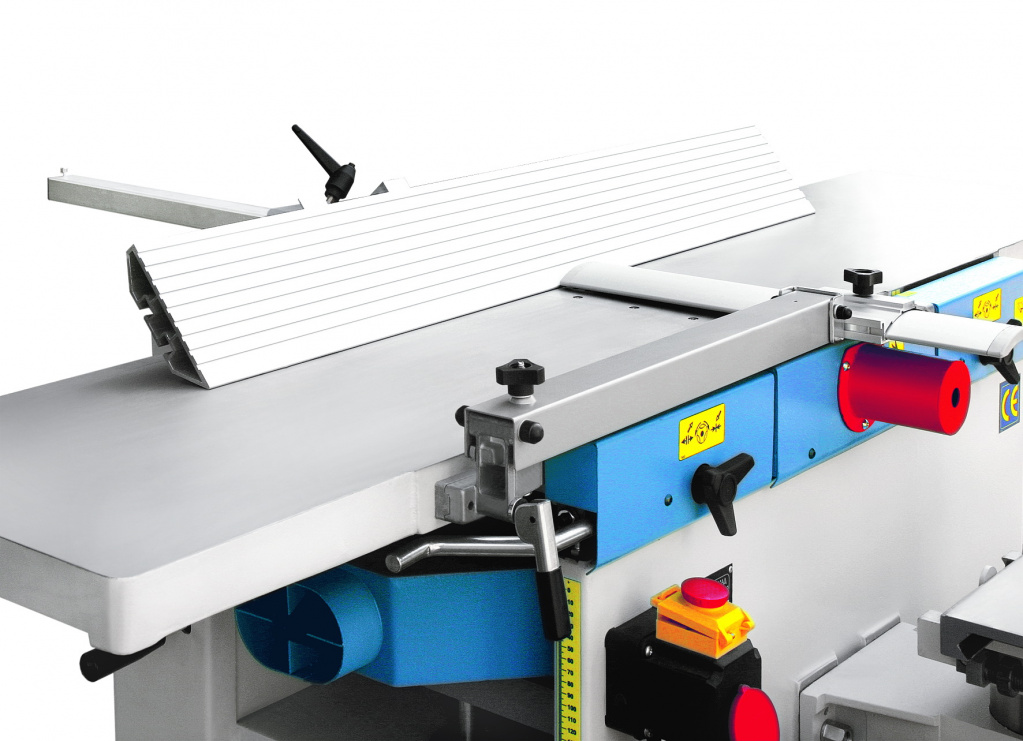

Направляющая упорная линейка перемещается в зависимости от ширины строгаемого материала и может быть установлена на нужный угол в вертикальной плоскости до 45º.

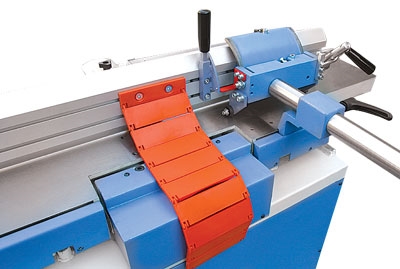

Высокая степень защиты - станок оснащен приспособлениями, обеспечивающими безопасность при работе: концевыми выключателями, ограничителями, защитными устройствами, в том числе грейферной защитой от обратного удара, мостовой защитой ножевого вала. Стружкособиратель может работать как в режиме фугования, так и в режиме рейсмусования. Шлицованные вставки на концах фуговальных столов снижают уровень шума.
Установка автоподатчика увеличит производительность и обеспечит безопасность работ при фуговании (опция).

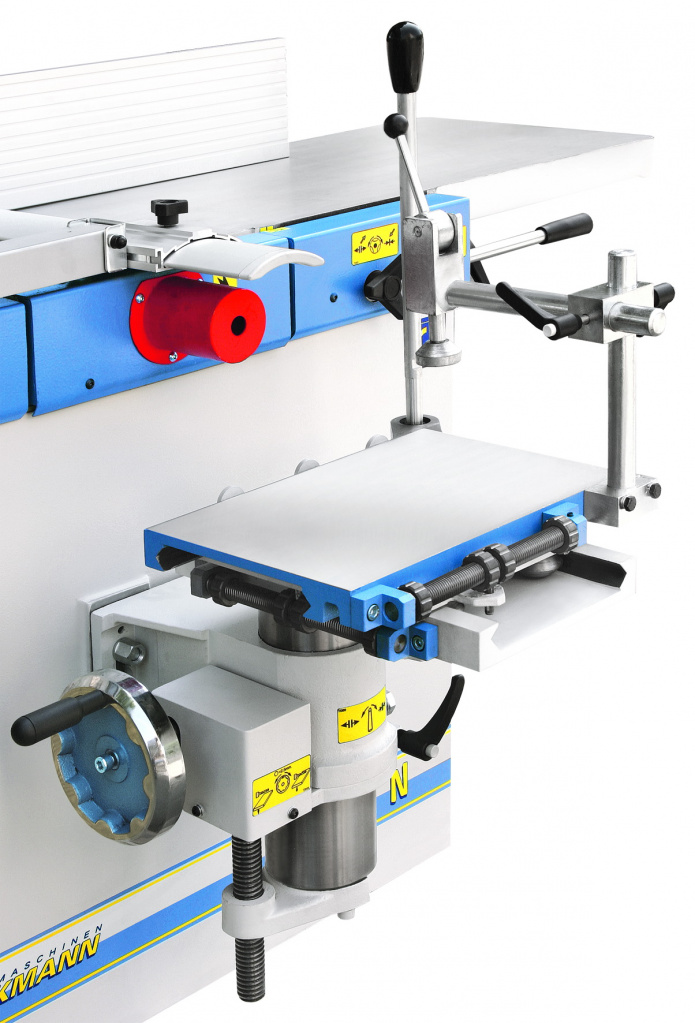

Сверлильно-пазовальная приставка (опция) крепится к корпусу станка и повышает функциональность оборудования.
В заводских условиях возможна установка опции редуктор подачи заготовки с двигателем 0,8/1,1 кВт.
Имеется возможность оснащения станка профессиональными линейками двух видов с роликами для перемещения по столам и массивной направляющей.
|
Шейперный вал |
|
Сверлильно-пазовальная приставка |
|
Цифровой индикатор |
|
Линейки профессиональные |
 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
|
FS 41N |
|
Фугование |
|
|
|
Размер рабочего стола |
мм |
1800х410 |
|
Размер упорной линейки |
мм |
1 100х155 |
|
Наклон упорной линейки |
мм |
90º - 45º |
|
Максимальная толщина снимаемого слоя |
мм |
5 |
|
Диаметр ножевого вала |
мм |
100 |
|
Количество ножей |
мм |
4 |
|
Размеры ножей |
мм |
410х35х3 |
|
Обороты вала |
мм |
4 500 |
|
Рейсмусование |
|
|
|
Максимальная рабочая ширина |
мм |
406 |
|
Длина стола |
мм |
700 |
|
Максимальная толщина снимаемого слоя. |
мм |
4 |
|
Толщина обрабатываемой детали, min / max |
мм |
4-225 |
|
Скорость подачи |
м/мин |
8 |
|
Мощность электродвигателя |
кВт |
3,0 ; (4,0) |
|
Количество двигателей |
шт |
1 |
|
Напряжение |
В |
380 |
|
Диаметр наконечников аспирации |
мм |
120 |
|
Длина |
мм |
1 800 |
|
Ширина |
мм |
740 |
|
Высота |
мм |
1 000 |
|
Вес |
кг |
420 |
|
Сверлильно-пазовальный узел (ОПЦИЯ) |
|
|
|
Максимальный диаметр сверла |
мм |
16 |
|
Размеры стола |
мм |
300х500 |
|
Продольный ход |
мм |
210 |
|
Поперечный ход |
мм |
250 |
|
Вертикальный ход |
мм |
160 |
|
Шейперный спиральный вал, ножи 15х15х2,5мм R95 (Опция) |
|
- |
|
Профессиональная линейка (Опция) |
|
+ |
|
Редуктор подачи (опция) |
м/мин. |
6/12 |
|
Двигатель основной (опция) |
кВт |
4,0 |
|
Двигатель 220В |
кВт |
3,0 |
|
Двигатель подачи (опция) |
кВт |
0,8/1,1 двухскоросной (при 220В 1,1кВт) |
