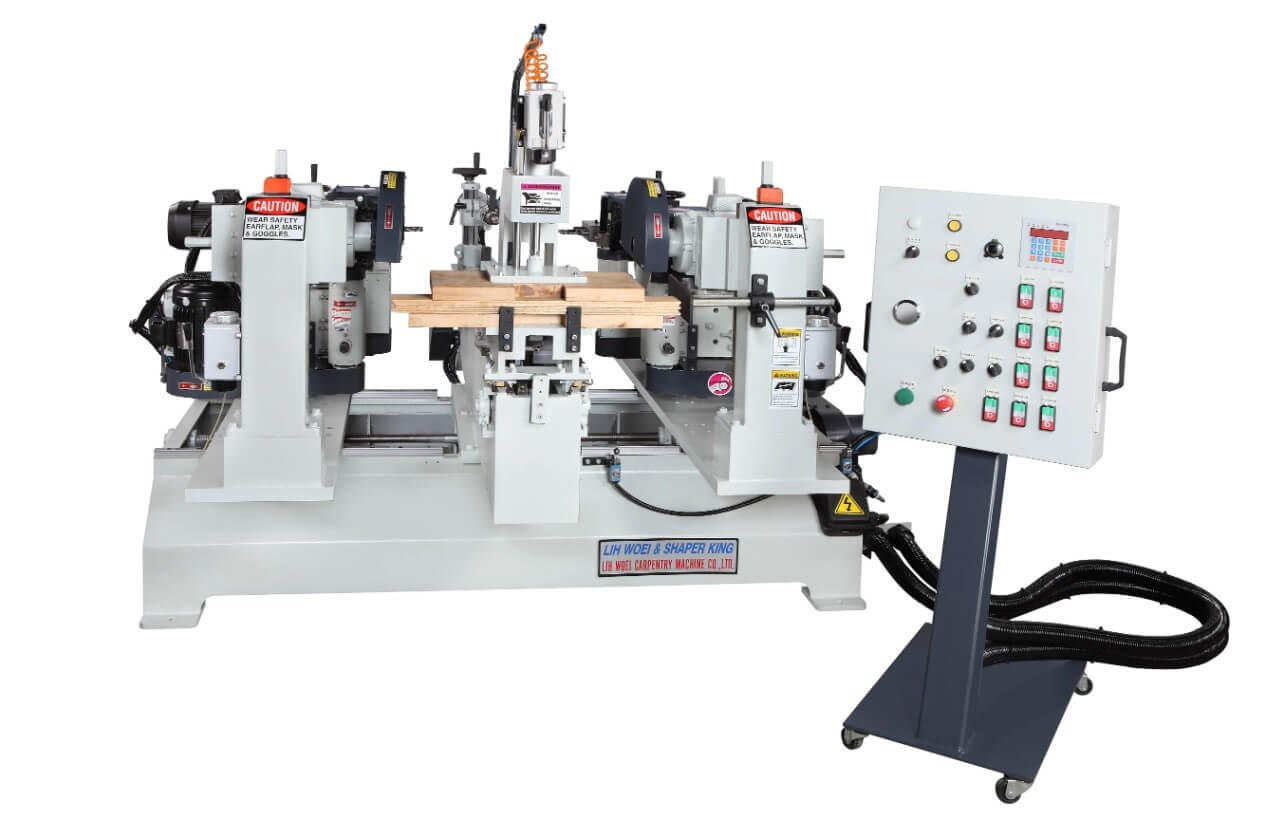

Предназначен для одновременной обработки деталей (в том числе элементов сборных дверей) с 2-х сторон в проходном режиме
ОБРАТИТЕ ВНИМАНИЕ:
Заготовка устанавливается на каретку. Во время движения каретки происходит одновременная обработка заготовки по торцам:- обрезка (по одному двигателю с каждой стороны);
- фрезерование шипа (левый и правый фрезерные блоки имеют по 2 двигателя с разным вращением для антискола);
- присадка в торец под шканты.
- В конце прохода каретки установлен сверлильный блок для присадки под шканты с задней стороны заготовки.
После окончания всех этапов обработки, каретка с заготовкой возвращается в исходное положение к оператору, где происходит съем обработанной детали и установка на каретку новой заготовки.
ВИДЕО
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество торцовочных голов, шт. |
2 |
Мощность торцовочных голов, кВт |
1,5 х 2 шт. |
Количество фрезерных голов (две пары), шт. |
4 |
Мощность фрезерных голов, кВт |
3,75 х 4 шт. |
Количество сверлильных голов, шт. |
3 |
Мощность сверлильных голов (в торцы), кВт |
1,5 х 2 шт. |
Мощность сверлильной головы (в кромку), кВт |
0,75 х 1 шт. |
Габаритные размеры: Д х Ш х В, мм |
2500х2800х1700 |
Вес, кг |
2500 |
