Модель C.P.P.4 фрезерно-пазовального станка для жалюзи создана для средних и крупных производств. Это единственная модель, которая может выполнять все виды стоек, которые обычно используются для жалюзи, с помощью уникального зубчатого стержня.
Одна из основных характеристик, которые отличает C.P.P.4 от обычных пазовальных станков, которая улучшает его эффективность, вытекает из того факта, что сами стойки остаются стационарными, пока фрезы совершают боковое перемещение.
Движущиеся части ходят на герметичных шарикоподшипниках. Шпиндельная карета ходит назад и вперед на шлифованных стальных направляющих.
Шаг регулируется с помощью устройства, которое воздействует на зубчатые рейки с постоянным шагом 6,5 мм, что позволяет получить кратные значения всех последующих шагов, максимум до 97,5.
Интервал вырезов регулируется с помощью устройства, действующего на зубчатой рейке с постоянным шагом 6,5 мм. Можно установить последовательность вырезов на расстоянии, кратном этому шагу, максимальный интервал 97,5 мм.
Легкая регулировка глубины, длины, различных углов наклона и центрирование паза по вертикали.
Все циклы обработки, такие как зажимание прижимных лапок, перемещение обрабатываемой детали, перемещение фрезы, выполняются с помощью синхронизированного автоматического пневматического механизма.
Скорость входа фрез в древесину поддерживается постоянной и регулируется гидравлическим устройством с микрометрическим дозатором, что также позволяет регулировать скорость в зависимости от твердости обрабатываемой древесины. Эти особенности и высокая скорость вращения фрез позволяют получить безупречно конечный результат.
Модель C.P.P.4 оснащена устройством, которое позволяет прервать выполнение пазов в центре стойки на желаемое расстояние (равное или кратное шагу), а также оснащена устройством автоматической остановки в конце работы.
- Все перемещения с помощью пневматики.
- 15 исполняемых шагов с уникальным зубчатым стержнем.
- Боковое смещение фрез при остающихся фиксированными стойках.
- Глубина паза до 25 мм.
- Возможность пропуска одного или нескольких пазов во время работы.
- Регулируемая принудительная автоматическая смазка.
- Автоматическая остановка в конце работы.
- Сервисные ключи.
Технические характеристики：
| Диаметр крепления зажима | 10 мм |
| Скорость вращения инструмента | 12 000 об/мин |
| Рабочее давление | 6-8 Атм. (питается от 100 литрового компрессора) |
| Пазы могут быть вырезаны через следующие интервалы всего с одной рейкой: | 6,5 - 13 - 19,5 - 26 - 32,5 - 39 - 45,5 - 52 - 58,5 - 65 - 71,5 - 78 - 84,5 - 91 - 97,5 |
| В центре стойки пространство можно оставить без пазов. | |
| Макс. размер стойки | 100 х 120 мм |
| Мин. размер стойки | 20 х 40 мм |
| Макс. длина паза | 120 мм |
| Обычная длина рейки для стоек | 2,8 метра |
|
Угол наклона паза |
от 90 град. (вертикальный) до 0 град. (горизонтальный) |
| Две стойки могут быть обработаны одновременно | |
| Скорость обработки | 20 пазов (для пазов средней длины) в минуту на 2 стойках |
| Возможность обрабатывать стойки любой длины | |
| Мотор фрезерования | 2 лс |
| Мотор каретки | 1 лс |
| Вес | 490 кг |
Опции:
|
|
Панель управления (счетчики – опция) |
|
|
Комплект (обдувы) для чистки стойки и рейки (опция) |
|
|
Пневматические реечные зажимы (опция) |
|
|
Варианты пазов |

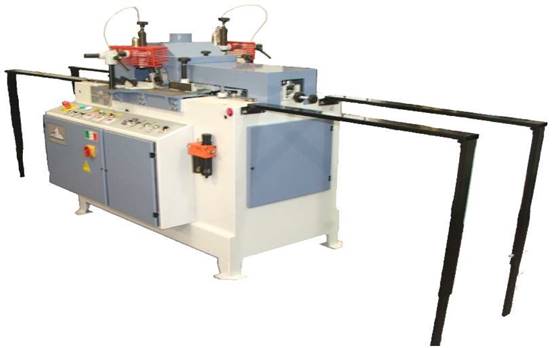

* На фотографии представлен станок с опциями.
