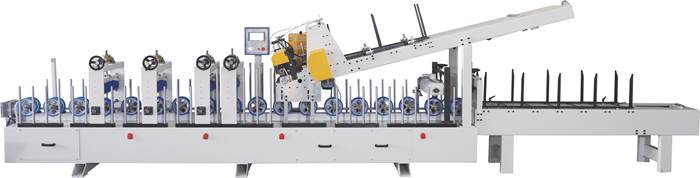

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется на дверных фабриках и в цехах специализирующихся на выпуске дверного и мебельного погонажа.
МАТЕРИАЛЫ ЗАГОТОВОК ДЛЯ СКЛЕИВАНИЯ
МДФ, массив древесины, ЛВЛ брус
СХЕМА ОБРАБОТКИ
ВИДЕО

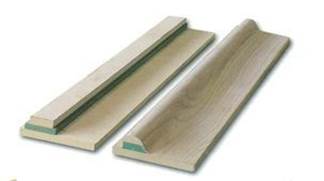

ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ

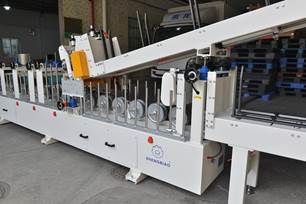

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
 |

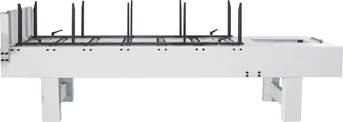

Автоподатчик позволяет разместить пакет нижних заготовок шириной до 300 мм, длиной до 2400 мм. Высота пакета заготовок до 300 мм. Подача нижней заготовки осуществляется пневмоцилиндром. Ход толкателя 350 мм. Автоподатчик оснащен регулируемым ограничителем высоты заготовки |
 |

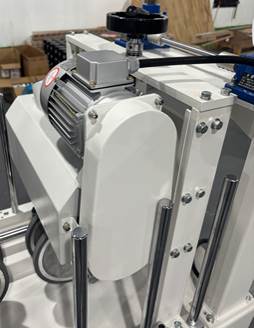

Транспортные колеса Диаметр 233 мм, ширина 15 мм, посадочный диаметр 35 мм. Скорость подачи регулируется инвертером от 0 до 30 м/мин |
 |
Узел очистки заготовок от пыли верхней щеткой оснащен патрубком для присоединения пылеулавливающего агрегата. Мощность двигателя 0,37 кВт |
 |

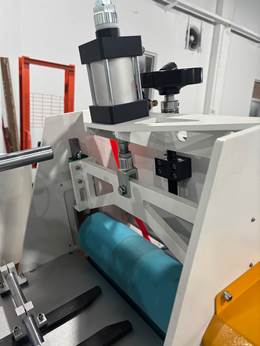

Система нанесения клея представляет собой классическую конструкцию для работы с EVA клеем-расплавом. Нанесение клея осуществляется валом из Анилоксовой стали 120. Диаметр вала 80 мм, ширина 300 мм Прижим заготовки при помощи обрезиненного ролика диаметром 110 мм, шириной 300 мм. |
 |

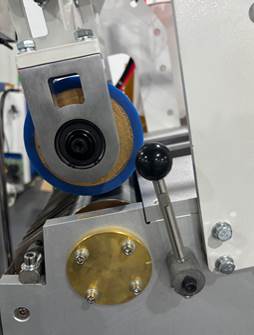

Количество наносимого клея регулируется эксцентриком. Объем клеевого бака 25 литров. Функция двойного нагрева эффективно обеспечивает необходимое количество клея-расплава. Дно емкости для клея представляет собой нагревательное устройство с наклонной поверхностью, позволяющее поддерживать низкий уровень текучести клея и избегать пригорания при высокой температуре в течение длительного времени. |
 |

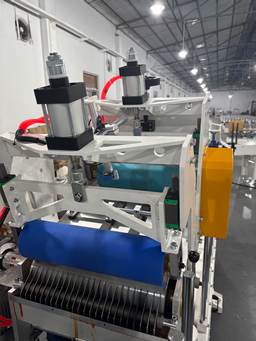

Автоподатчик верхних заготовок может быть загружен пачкой высотой до 300 мм. На столе установлен транспортировочный ролик из нержавеющей стали для уменьшения трения. Подача нижней заготовки осуществляется пневмоцилиндром. Ход толкателя 350 мм. |
 |

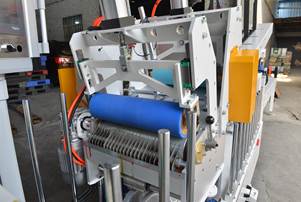

Прижим верхних заготовок при помощи обрезиненного ролика диаметром 110 мм и шириной 300 мм. Включается в работу пневмоцилиндром. Протяжка заготовки в зону клеенанесения осуществляется приводным валом оснащенным электродвигателем мощностью 0,75 кВт с преобразователем частоты. Подача верхней заготовки и вращение клеевого вала синхронизируются. |
 |

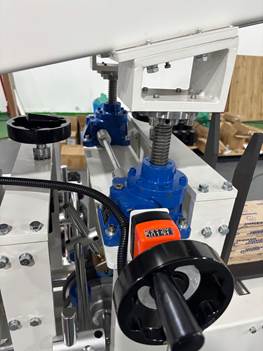

Регулировка высоты клеевой станции над нижней заготовкой осуществляется винтовыми редукторами с цифровой индикацией размера |
 |
Регулировка высоты автоподатчика верхней заготовки так же осуществляется винтовыми редукторами с цифровой индикацией размера |
 |
Прессование заготовок при помощи четырех прижимных обрезиненных валов для наилучшего качества приклеивания. Каждый вал имеет быструю регулировку на высоту при помощи винтового редуктора |
 |
Пульт управления станком представляет собой панель Touch Screen производства фирмы Schneider. Экран для удобства оператора может поворачиваться на 360 градусов. |
   |
|
 |
 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Макс. Длина заготовки при работе с автоподачей, мм |
2400 |
|
Макс. толщина верхней приклеиваемой планки, мм |
20 |
|
Макс. ширина верхней приклеиваемой планки, мм |
300 |
|
Макс. ширина нижней планки, мм |
300 |
|
Макс. толщина склеиваемой заготовки, мм |
60 |
|
Скорость подачи (бесступенчатая регулировка), м/мин |
0-30 |
|
Давление в пневмосистеме, МПа |
0,6-0,8 |
|
Мощность электродвигателя подачи материала, кВт |
1,5 |
|
Мощность второго электродвигателя подачи материала, кВт |
0,75 |
|
Мощность нагрева плавильной системы, кВт |
16 |
|
Общая мощность, кВт |
20 |
|
Габаритные размеры, мм: длина ширина высота |
7600 800 1800 |
|
Масса, кг |
1700 |
