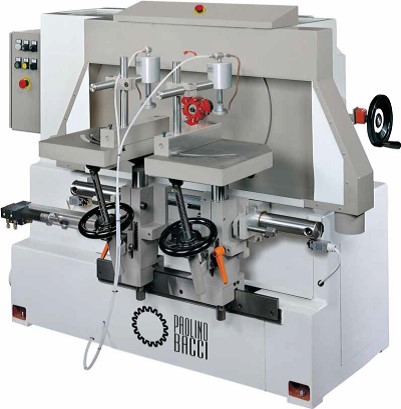

Станок предназначен для зарезки скругленных шипов всех видов с любыми наклонами по оси шипа, даже вертикальные шипы под углом 90°.
Область применения:
Применяется в производстве для изготовления стульев, детских кроваток и других изделий, где используется овальный шип.
Получаемые изделия:
Схема работы:
Конструктивные особенности:
|
ТОЛЩИНА, ШИРИНА И НАКЛОН ШИПА РЕГУЛИРУЕТСЯ Толщина, ширина и наклон шипа регулируется, без остановки станка, с помощью выносного регулирующего колеса; |
|
|
НЕПРЕРЫВНОЕ ПЕРЕМЕЩЕНИЕ ФРЕЗЫ ВОКРУГ ЗАГОТОВКИ |
|
|
2 РЕЖИМА НАРЕЗАНИЯ ШИПА (СТАНДАРТНЫЙ И ПРОТИВОСКОЛЬНЫЙ) |
|
|
ПОДАЧА СТОЛА С ГИДРАВЛИЧЕСКИМ РЕГУЛИРОВАНИЕМ Для предотвращения скачков. |
|
|
УПОРНАЯ ПЛАНКА ДЛЯ ЗАГОТОВОК |
|
|
ВОЗМОЖНОСТЬ ТОРЦОВОЧНОГО ОТПИЛА ПУТЕМ УСТАНОВКИ ТОЛЩИНЫ ШИПА «НА НОЛЬ» |
|
|
ЛИТАЯ СТАНИНА ДЛЯ ПРЕДОТВРАЩЕНИЯ ВИБРАЦИЙ |
Технические характеристики：
| Модель | TSG-2T |
| Максимальная ширина шипа, мм | 115 + 2R |
| Максимальная толщина шипа, мм | 0 - 42 |
| Мин. - макс. длина шипа, мм | окт.45 |
| Мин. - макс. длина шипа, мм (при использовании спец инструмента) | июн.90 |
| Угол подъема столов, ° | 0 - 15 |
| Угол опускания столов, ° | 0 - 30 |
| Угол бокового наклона столов, ° | 0 - 20 |
| Угол поворота упорных планок, ° | 0 - 45 |
| Угол поворота оси движения фрезы, ° | 0 - 90 |
| Скорость вращения шпинделя, об/мин | 6000 |
| Мощность двигателя фрезерного шпинделя, кВт | 3,0 / 4 |
| Мощность двигателя перемещения фрезерного шпинделя, л.с. | 0,75 / 1 |
| Габаритные размеры: | |
| Длина, мм | 1700 |
| Ширина, мм | 1130 |
| Высота, мм | 1350 |
| Вес (нетто), кг | 950 |
| Вес (брутто), кг | 1 215 |
