Назначение:
Склеивание мебельного щита, рамных конструкций (дверных полотен, коробок, мебельных фасадов)

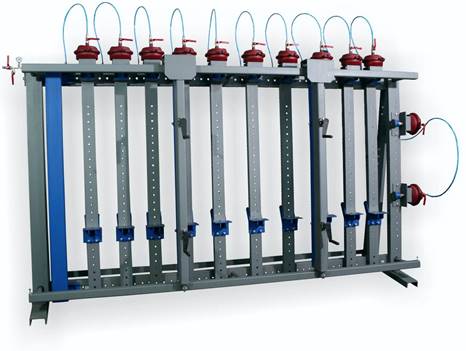

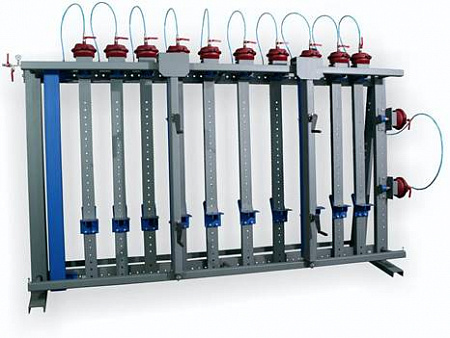

Станок представляет собой разборную конструкцию рамного типа, на которую устанавливаются вертикальные навески, фронтальные прижимы и боковой упор.
Рабочая зона ваймы оперативно настраивается за счет перемещения вертикальных стоек, бокового упора и переставляемых фрезерованных прессовых площадок
Раздельное управление вертикальными и горизонтальными прижимами осуществляется шаровыми кранами.
Станок оснащен манометром входного давления в магистрали.
Конструкция направляющих фронтальных прижимов позволяет перемещать все фронтальные прижимы по всей рабочей длине пресс-ваймы.
Особенности конструкции ваймы
Только пресс-ваймы серии ВП-15 аббревиатурой (Т) обладают такими отличительными особенностями
Усилие пневмокамеры до 1000 кг, суммарное усилие ваймы в вертикальной оси до 10000 кг. Удельное усилие до 5,4 кг/кв. см при толщине пакета 80 мм и длине 2400 мм, до 8,3 кг/кв. см при толщине пакета 50 мм и длине 2400 мм.
Ход штока пневмокамеры – 57 мм
Отличительные особенности
![]() |
Пневмокамеры отечественного производства.
Площадь мембраны 16 кв. дюйма позволяет развивать усилие до 1000 кг при давлении в 10 атм. (5,4 кг/кв. см при толщине пакета 80 мм и длине 2400 мм)
|
![]() |
Разборная конструкция рамы, с возможностью установить дополнительные вертикальные стойки прижимы.
|
![]() |
Мощная, подвижная горизонтальная балка-упор из трубы 100х100 мм и стенкой 5 мм. Шаг перестановки 50 мм |
![]() |
Всегда комплектуется манометром |
![]() |
Итальянские комплектующие. Пневматические шланги до 14 атмосфер, шаровые краны, металлические фитинги и манометр. |
![]() |
Фрезерованные перемещаемые опорные площадки, надежно крепятся к вертикальной стойке-прижиму |
![]() |
Фронтальные прижимы перемещаются на стальных подшипниках |
Технические характеристики:
Наименование модели |
ВП-15-2400 / 3000 (Т) |
ВП-15-2/2400 / 3000 (Т) |
Количество рабочих сторон |
Одна |
Две |
Максимальная длина заготовки, мм. |
2400 / 3000 |
2400 / 3000 |
Максимальная высота заготовки, мм. |
1300 |
1300 |
Максимальная толщина заготовки, мм. |
80 |
80 |
Ход штока прессовых цилиндров, мм. |
57 |
57 |
Шаг перестановки прижимных башмаков, мм. |
50 |
50 |
Кол-во вертикальных стоек-упоров, шт. |
10 |
20 |
Кол-во горизонтальных стоек-упоров, шт. |
1 |
2 |
Кол-во горизонтальных прижимов на горизонтальной стойке (стойках), шт. |
2 |
4 |
Требуемое давление в пневмосистеме, атм. |
6-10 |
6-10 |
Габаритные размеры станка, ДхШхВ, мм |
(2930 / 3530) х 1140 х 1690 |
|
Масса, кг. |
450 / 500 |
710 / 760 |
Кол-во фронтальных прижимов, шт |
2 |
4 |
