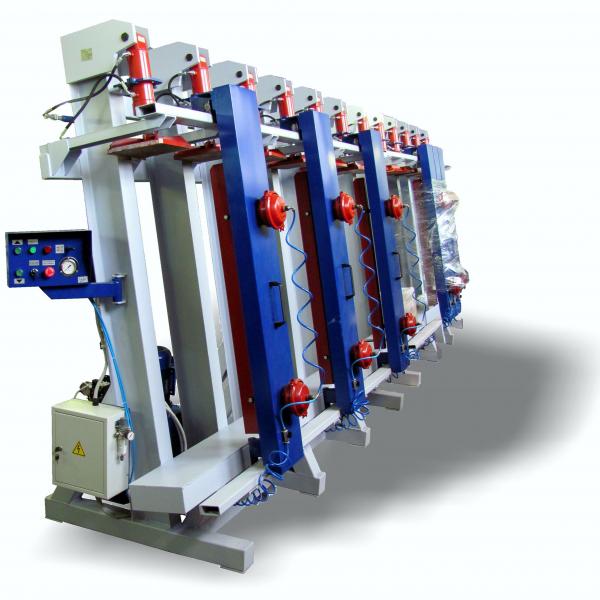

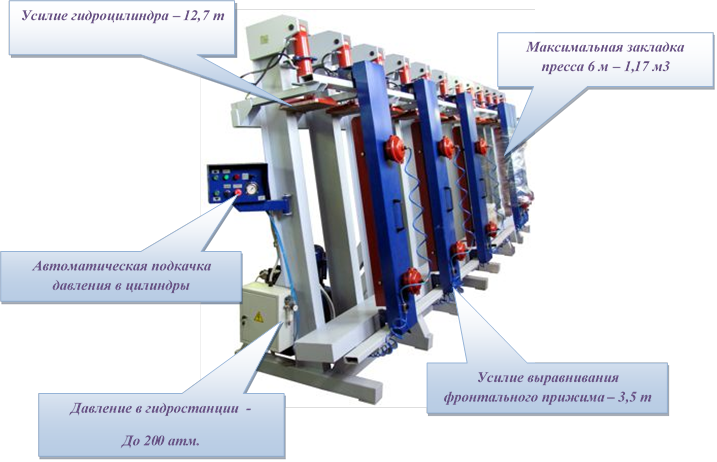

Гидравлический пресс «Эльбрус» отличает массивная, прочная сварная станина, состоящая из мощных двутавровых балок. Нижняя горизонтальная балка коробчатого сечения является опорной поверхностью, на которую направлено давление гидравлических цилиндров верхних прессующих площадок.
Преимущества:
- Высокое усилие прессования пакета заготовок при максимальной загрузке;
- 4 гидравлических цилиндра на каждые 3м секции пресса;
- Гидрозамки цилиндров в стандартной комплектации;
- Регулировка давления прессования;
- Массивная цельносварная конструкция пресса обеспечивает стабильность геометрических параметров бруса при его склеивании;
- Места крепления силовых вертикальных цилиндров и опорный стол, воспринимающий нагрузку от цилиндров, объединены в единую замкнутую силовую конструкцию.
Три варианта комплектации фронтальными прижимами:
| Механические (МФ) | Пневматические (ПФ) | Гидравлические (ГФ) |
| Съемные механические фронтальные прижимы с двумя винтами. |
Откатные фронтальные прижимы с двумя пневматическими камерами. Управление с пульта пресса или с фронтального прижима. Регулировка давления прессования. |
Откатные фронтальные прижимы с двумя гидравлическими цилиндрами. Управление с пульта пресса. Регулировка давления прессования. |
Модели прессов могут выпускаться в двух модификациях гидростанции: С автоматически и ручным управлением
 |
Комплектация автоматической гидростанцией с электроуправлением. Модели прессов АМФ, АПФ, АГФ.
|
 |
Комплектация гидростанцией с ручным управлением. Модели прессов МФ, ПФ, ГФ.
|
Технические характеристики：
|
Наименование модели |
-1Г-3000 |
-1Г-4500 |
-1Г-6000 |
-1Г-9000 |
-1Г-12000 |
|
Размер рабочей зоны max, мм |
3000х1300х150 |
4500х1300х150 |
6000х1300х150 |
9000х1300х150 |
12000х1300х 150 |
|
Количество силовых цилиндров, шт |
4 |
6 |
8 |
12 |
16 |
|
Количество фронтальных прижимов |
3 |
4 |
6 |
9 |
12 |
|
Ход штока силового цилиндра, мм |
120 |
120 |
120 |
120 |
120 |
|
Усилие силового цилиндра, кг |
12 717 |
12 717 |
12 717 |
12 717 |
12 717 |
|
Усилие на см2 (при макс, загрузке) |
11,3 |
11,3 |
11,3 |
11,3 |
11,3 |
|
Усилие на см2 (при 0,5 толщины), кг |
22,6 |
22,6 |
22,6 |
22,6 |
22,6 |
|
Суммарное усилие пресса, т |
50,8 |
76,3 |
101,6 |
152 |
203 |
|
Усилие выравнивания фронтальных прижимов, т |
10,6 |
14,2 |
21,2 |
31,8 |
42,4 |
|
Мощность гидростанции, кВт |
3,3 |
3,3 |
3,3 |
5,5 |
5,5 |
|
Давление в гидросистеме, атм |
200 |
200 |
200 |
200 |
200 |
Цельные секции пресса: 3000 мм, 4500 мм.
Все прессы возможно разделить на независимые секции с раздельным управлением
