Преимущества:
Преимущество координатной ваймы - это возможность изготовления деталей любых размеров со сложной геометрией, а так же удобство склеивания угловых соединений.

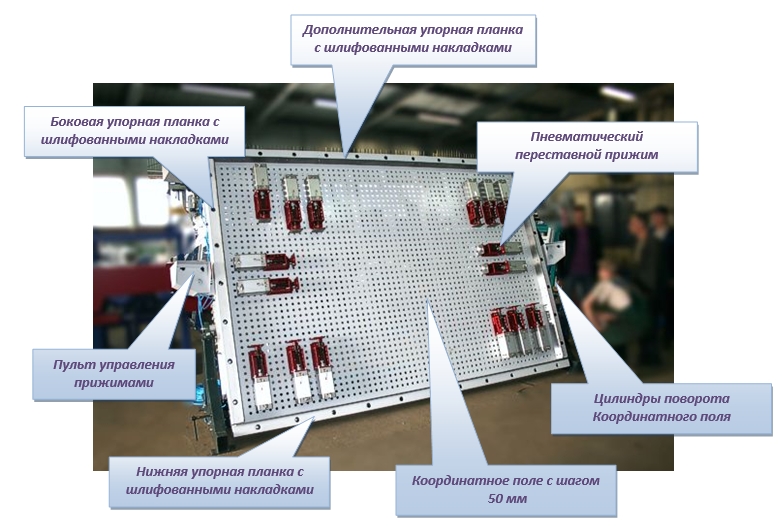

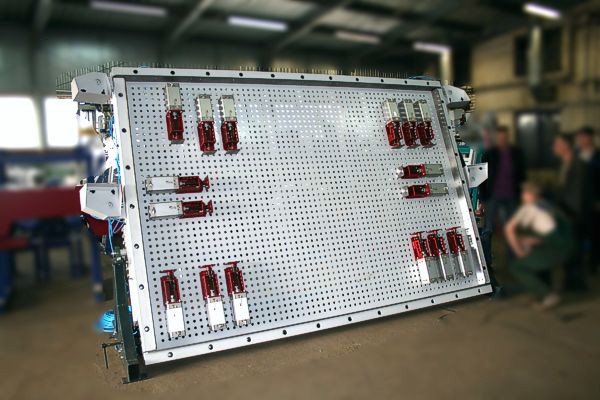

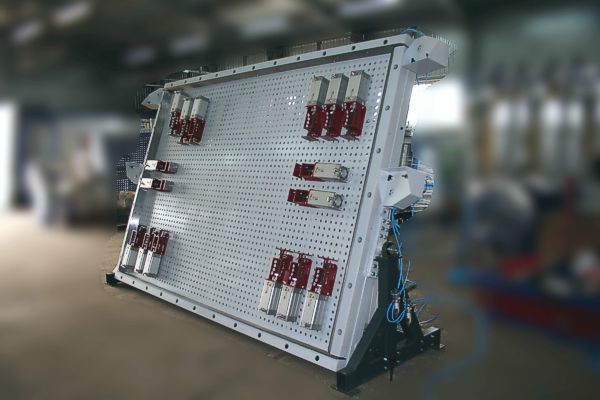

Вайма представляет собой координатное поле толщиной 8 мм, в котором методом лазерного раскроя выполнены координатные отверстия для установки переставных прижимов. Координатные отверстия выполнены с шагом 50 мм, ход силовых цилиндров составляет 75 мм, это обеспечивает полное перекрытие всех размеров заготовок в пределах рабочей зоны. Координатное поле жестко крепится на основание, выполненное из профилей прямоугольного сечения.
В стандартной комплектации на вайму устанавливается 5 пневмоприжимов с разбивкой управления 3 + 2. Так же возможна комплектация ваймы любым дополнительным количеством прижимов. Количество упорных планок со шлифованными площадками – две (снизу и слева). Возможно дооснащение ваймы упорными планками.
Поворот и фиксация координатного поля осуществляется при помощи двух пневмоцилиндров. Имеется механизм механической фиксации прессового поля в вертикальном положении.
Регулировка давления в пневмосистеме осуществляется пневматическим регулятором давления совмещенным с влагоотделителем.
На вайме устанавливается пневматика CAMOZZI или FESTO.
Основные особенности:
Технические характеристики：
|
Наименование модели |
ВКПП32-ЛОЗА И |
||||
|
Кол-во цилиндров прижима |
Пневмо, 3+2 |
||||
|
Рабочая зона координатного поля, мм |
1200х2500 |
1300х2500 |
1500х3000 |
2000х3000 |
|
|
Максимальная толщина заготовки, мм |
100 |
||||
|
Усилие цилиндра, кг |
800 |
||||
|
Давление в системе, атм |
До 10 |
||||
|
Время перенастройки |
В пределах 1 мин |
||||
|
Масса, кг (стандартное исполнение) |
780 |
810 |
990 |
1080 |
|
*** Под заказ возможно изготовление других размеров координатного поля
