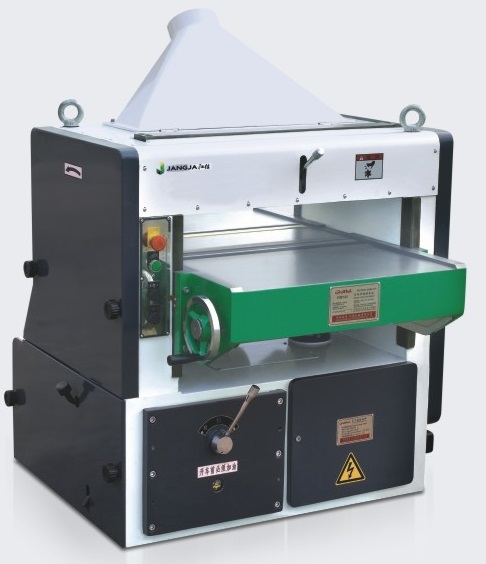

Применяется для высококачественной обработки строганием плоской поверхности заготовок шириной до 630 мм, произведенных из древесины хвойных и лиственных пород.
СХЕМА РАБОТЫ:
Опция. Шейперный вал имеет ряд преимуществ: - увеличенная глубина строгания, поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку; - увеличенный интервал между заточкой, поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань; - вал всегда сбалансирован; - низкий уровень шума при работе; - отсутствие вырывов на сучках при обработке. |
|
Тяжелая чугунная литая станина и массивный рабочий стол полностью исключают вибрации при нагрузках. И обеспечивают высокое качество обрабатываемой поверхности и долговечность работы станка без потери точностных параметров. |
|
|
Нижние и верхние приводные вальцы обеспечивают надежную и равномерную подачу заготовок, что обеспечивает высокое качество обработки и позволяет обрабатывать заготовки с большим припуском (до 7 мм). |
|
Система подачи отличается длительным сроком эксплуатации, так как оборудована цепным приводом, от которого функционируют все подающие вальцы, а также устройством, позволяющим регулировать степень натяжения цепи. |
|
Ножевой вал с четырьмя ножами и приводом от электродвигателя высокой мощности через клиноременную передачу с 4–мя ремнями обеспечивает высокое качество обрабатываемой поверхности с наибольшим припуском до 7 мм. Откидывающееся ограждение ножевого вала с аспирационным патрубком обеспечивает удобный доступ к режущему инструменту и полное удаление отходов обработки. |
|
Секционный верхний подающий вал позволяет обрабатывать одновременно несколько заготовок с перепадом по толщине до 3 мм. Перед верхним подающим вальцом установлена когтевая защита, предотвращающая обратный выброс заготовки. Обеспечивается безопасность работы станка. |
|
Привод ножевого вала осуществляется четырех-ручьевой клиноременной передачей и обеспечивает большой запас по мощности при высокой скорости подачи и большом съеме материала. Привод закрыт быстросъемным кожухом, который обеспечивает безопасную работу и легкий доступ для его технического обслуживания. |
|
Привод подачи осуществляется через редуктор с помощью клиноременной передачи от электродвигателя, вращающего также ножевой вал. Редуктор имеет наливную и сливную горловину, которые для удобства обслуживания выведены на боковую панель станка. |
|
Скорость подачи меняется ступенчато при помощи рукоятки расположенной на передней панели станка и имеет три фиксированных положения: 7,5;13; 24 м/мин. |
|
Настройка рабочего стола на толщину осуществляется с помощью электропривода и визуализацией на механической линейке. На всех моделях дополнительно установлена возможность механической настройки с помощью маховика с рукояткой. |
