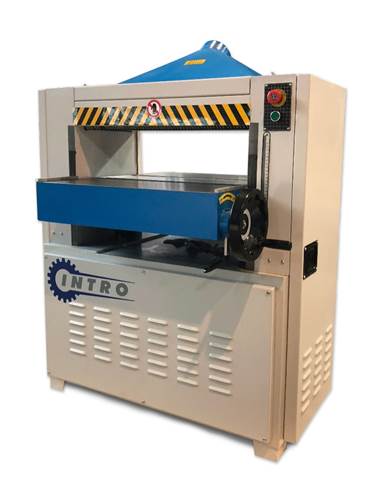

Используется на предприятиях по обработке массива древесины. Служит, для одностороннего строгания по плоскости и калибровки заготовки по толщине.
Схема работы:
Обратите внимание:
|
|
ШЕЙПЕРНЫЙ НОЖЕВОЙ ВАЛ
Ножевые пластины расположены по спирали и повернуты относительно оси самого вала. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, за счет резания волокон под углом, что повышает качество обработанной поверхности. |
|
|
СЕКЦИОННЫЙ ПОДАЮЩИЙ ВАЛ
Позволяет одновременно подавать заготовки, имеющие разную толщину. Наличие когтевой защиты предотвращает обратный выброс заготовки. |
|
|
ЧУГУННЫЕ ЛИТЫЕ СТОЛЫ Перемещается на 2-х опорах. От попадания пыли опоры закрыты кожухами. Массивный стол эффективно гасит вибрацию и имеет ребра жесткости. |
|
|
НИЖНИЕ РОЛИКИ В СТОЛЕ
Облегчают подачу заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола. |
|
|
НАПРАВЛЯЮЩИЕ СТОЛА
Исключают его перекос. Жесткая фиксация осуществляется с помощью рукояток. |
|
|
НАСТРОЙКА НА РАЗМЕР ПО ТОЛЩИНЕ
Осуществляется маховиком, при помощи винта. Индикация размера по линейке. |
|
|
СИСТЕМА ПОДАЧИ ЗАГОТОВОК
Реализована от главного электродвигателя через ременную и цепную передачу. |
|
|
ПРИВОД НОЖЕВОГО ВАЛА
От главного электродвигателя через 3 клиновых ремня. |
|
|
ЛЕГКИЙ ДОСТУП К ножевому валу осуществляется за счет откидной крышки.
В комплекте со станком поставляется устройство для выставления ножей |
Технические характеристики:
|
Модель |
SST – 640 PRO |
|
Максимальная ширина строгания, мм |
640 |
|
Минимальная длина заготовки, мм |
220 |
|
Максимальная толщина строгания, мм |
180 |
|
Максимальная толщина снимаемого слоя, мм |
5 |
|
Скорость подачи заготовок, м/мин |
6,5 / 9 |
|
Диаметр ножевого вала, мм |
108 |
|
Количество ножей в ножевом вале, шт |
4 |
|
Частота вращения ножевого вала, об/мин |
5000 |
|
Мощность, кВт |
7,5 |
|
Габаритные размеры |
|
|
Длина, мм |
900 |
|
Ширина, мм |
1100 |
|
Высота, мм |
1200 |
|
Вес, кг |
530 |
