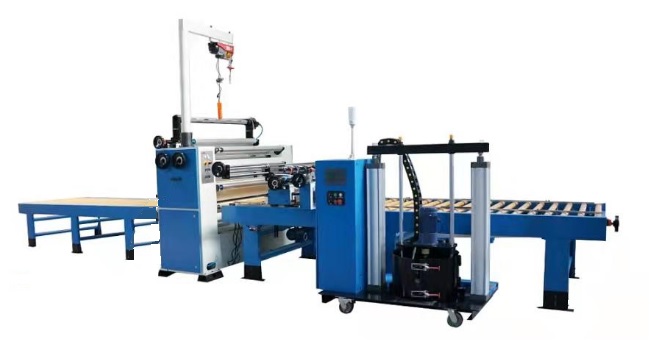

Линия предназначена для облицовывания плитных материалов пленками ПВХ при помощи PUR клея-расплава.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется на дверных, мебельных и строительных фабриках, специализирующихся на работе с плитными материалами.
МАТЕРИАЛЫ ЗАГОТОВОК ДЛЯ ОБЛИЦОВЫВАНИЯ
МДФ, ДСтП, ДВП, ПВХ, Металл
Обратите внимание:
  |
ПОДАЮЩИЙ КОНВЕЙЕР Изготовлен из трубы квадратного сечения 80х80 мм. Транспортные обрезиненные ролики изготовлены из цельнотянутой бесшовной стальной трубы. За счет этого осуществляется стабильная подача заготовок без смещений. Длина роликов 1350 мм. Ролики приводятся в движение при помощи бесшумного плоского ремня. Скорость подачи имеет плавную регулировку. Мощность привода 0,75 кВт |
 |

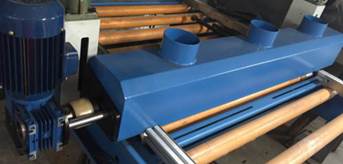

УЗЕЛ УДАЛЕНИЯ ПЫЛИ Представляет собой вал, укомплектованный шерстяными щетками, с приводом от электродвигателя мощностью 0,25 кВт. Длина вала 1556 мм, Ф150 мм, длина щеток 40 мм. Диаметр аспирационного патрубка 100 мм. |
  |

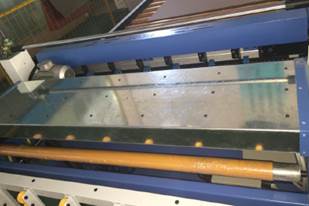

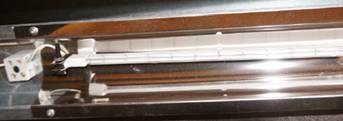

СИСТЕМА НАГРЕВА ДЕТАЛИ Укомплектована инфракрасными лампами в количестве 9 шт, мощностью по 1 кВт каждая. Система нагрева управляется фотоэлектрическим датчиком. Нагрев работает только когда идет деталь. Предварительный нагрев детали улучшает адегезию клеевого соединения. |
 |

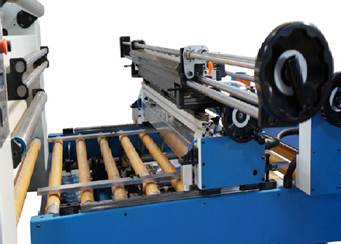

УЗЕЛ НАНЕСЕНИЯ КЛЕЯ Представляет собой дюзу для нанесения ПУР клея с механической настройкой на ширину. К дюзе клей подается по высокотемпературному клеевому шлангу. |
 |

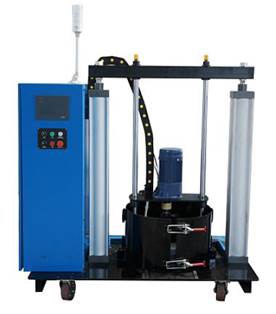

ПЛАВИТЕЛЬ PUR КЛЕЯ Обладает несколькими функциями: контроль нагрева, степень сжатия и контроль расход клея. Для подачи клея в дюзу используется шестеренчатый насос. Диаметр поршня – 571 мм Скорость плавления клея – 180 кг/час Рабочая температура: Нормальная -250 ℃ Точность температуры: ± 1 ℃ Мощность нагрева: 18кВт Мощность клеевого насоса: 0,75 кВт Максимальный ход плиты: 1000 мм Размеры: 1680x1050x2750 мм Электрокомпоненты - Schneider Пневмокомпоненты - Airtac Управление плавителем - PLC |
  |

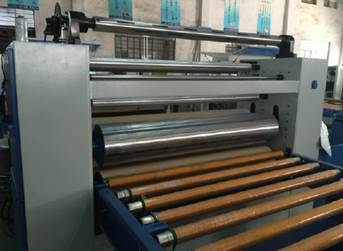

РОЛИКОВЫЙ ПРЕСС ДЛЯ КАШИРОВАНИЯ Оснащен 4-мя роликами длиной 1350 мм, Ф 240 мм. Первая группа роликов обрезиненная. Вторая группа стальные. Мощность привода 2,2 кВт. Разматывающая станция для пленки ПВХ оснащена пневматическим фиксатором рулона и механизмом натяжения. |
 |
ПРИЕМНЫЙ КОНВЕЙЕР Изготовлен из трубы квадратного сечения 80х80 мм. Транспортные обрезиненные ролики изготовлены из цельнотянутой бесшовной стальной трубы. За счет этого осуществляется стабильная подача заготовок без смещений. Длина роликов 1350 мм. Ролики приводятся в движение при помощи бесшумного плоского ремня. Скорость подачи имеет плавную регулировку. Мощность привода 0,75 кВт |
Технические характеристики:
| Толщина заготовки, мм | 2-60 |
| Мин. длина листа, мм | 700 |
| Макс. ширина листа, мм | 1200 |
| Мин. ширина листа, мм | 300 |
| Макс. диаметр рулона пленки, мм | 400 |
| Скорость подачи (бесступенчатая регулировка), м/мин | 0-20 |
| Давление в пневмосистеме, МПа | 0,6-0,8 |
| Общая мощность, кВт | 25 |
|
Габаритные размеры, мм: длина ширина высота |
7000 1740 1800 |
| Масса, кг | 3000 |
