Предназначена для одностороннего облицовывания на ПУР клее плитных материалов таких как МДФ, ДСтП, сотовые панели, вспененные панели и т.п.
Применяется облицовочный материал в рулонах, такой как пленки ПВХ, ПЭТ, бумага, CPL.
А также любой листовой облицовочный материал
ГАБАРИТЫ ЛИНИИВИДЕО
ВИДЕО

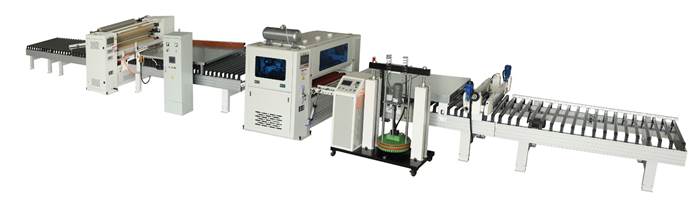

СОСТАВ ЛИНИИ:
 |

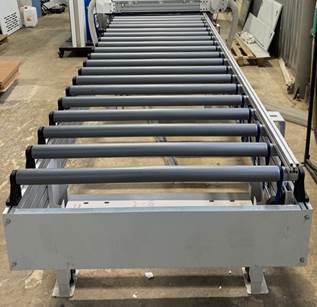

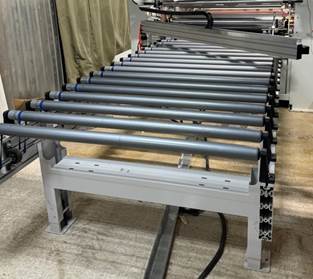

Конвейер 3000х1500х950 мм
Макс. Рабочая ширина 1300 мм Скорость подачи 0-20 м/мин. Прочная станина из квадратных труб 80х80мм. Транспортный ролик изготовлен из бесшовной стальной трубы, покрытой резиной. Привод на ролики осуществляется плоским ремнем и приводится в движение червячным редуктором Borel с двигателем мощностью 0,75 кВт. с преобразователем частоты. |
 |

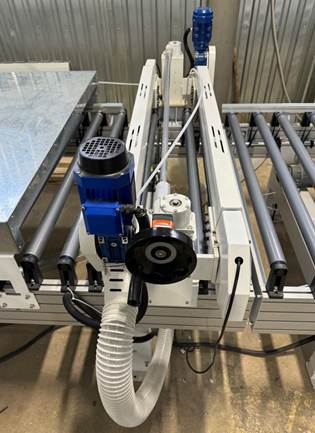

Двойной узел очистки заготовки от пыли Оснащен щетками с ворсом под углом 95 градусов. Щетки приводятся в движение через мотор-редуктор с электродвигателем мощностью 0,25 кВт
|
 |

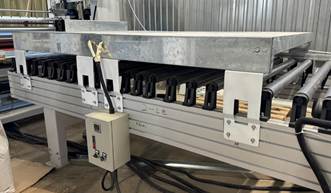

Система подогрева заготовки Для улучшения адгезии, и приближения температуры заготовки к температуре клея - линия оснащена тоннелем длиной 2 метра оснащенным инфракрасными лампами по 1 кВт каждая. Нагрев и остывание происходит мгновенно и контролируется датчиком. Нагрев идет только в момент нахождения заготовки в тоннеле. |
  |

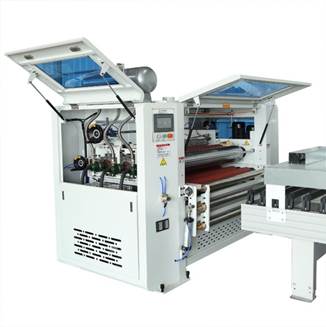

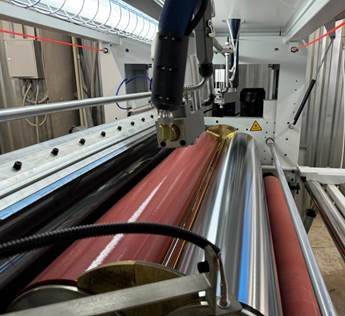

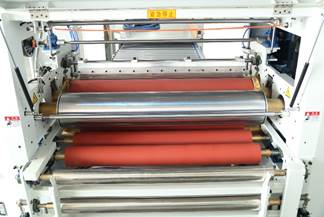

Станок нанесения ПУР клея Трех роликовая система одностороннего нанесения клея с масляным нагревом и максимальной шириной обрабатываемой заготовки до 1220 мм. Основной клеевой вал Ф 240 мм. Оснащен двумя форсунками для подачи ПУР клея.
|
 |

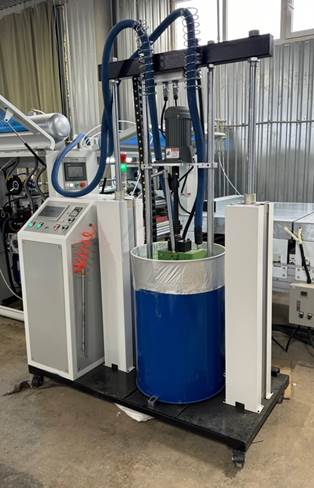

Плавитель ПУР клея Для работы с емкостями объемом 200 литров. Специально для клеев-расплавов PUR, плавитель оснащён герметизирующим поршнем предохраняющем расплавленный клей от контакта с воздухом и выходом расплавленного клея через специальный нагреваемый шланг. |
 |
Узел подачи листового материала Предназначен для работы с листами пластика длиной до 3000 мм. Подача листов осуществляется автоматически при помощи вакуумного податчика. Под столом размещена дополнительная система подогрева заготовки |
|
Роликовый пресс Оснащен рулонной системой подачи облицовочного материала. Применяются две пары роликов – нижняя и верхняя. Длина роликов 1350 мм, Ф 240мм. Натяжение облицовочного материала осуществляется за счет пневмофиксации втулки рулона на разматывающем валу и пневмотормоза.
Мощность 2,2 кВт |
|
Разматывающая станция
Имеет механизм быстрой регулировки по ширине. Оснащается двумя диаметрами быстрозажимных втулок 76 и 152 мм, а также отдельным валом для размотки и последующего нанесения защитной пленки |
|

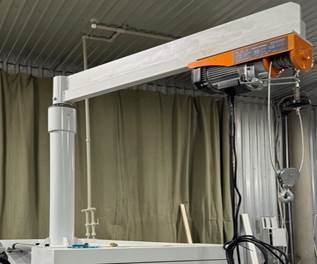

Кран для загрузки бобин
существенно облегчает работу с тяжелыми рулонами |
|

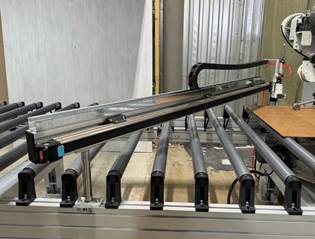

Автоматическая торцовка Деление облицовочного материала между плит осуществляется подвижным ножом в проходном режиме. Управляется в координатах Х и Y сервоприводами. Скорость подачи 0-20 м/мин
Установленная мощность 1,5 кВт |
|
Конвейер 3000х1500х950 мм Макс. Рабочая ширина 1300 мм Скорость подачи 0-20 м/мин.
Прочная станина из квадратных труб 80х80мм. Транспортный ролик изготовлен из бесшовной стальной трубы, покрытой резиной. Привод на ролики осуществляется плоским ремнем и приводится в движение червячным редуктором Borel с двигателем мощностью 0,75 кВт. с преобразователем частоты. |
Технические характеристики:
|
Толщина заготовки, мм |
3 – 30 |
|
Минимальная длина заготовки, мм |
700 |
|
Макс. ширина заготовки, мм |
1 220 |
|
Макс. диаметр рулона пленки |
400 |
|
Общая скорость подачи линии, м./мин |
0 - 16 |
|
Дистанция между заготовками, мм |
10 - 20 |
|
Длина заготовки при автоматической торцовке, мм |
1800 – 2800 (ручное деление если длина менее 1800 мм) |
|
Установленная мощность, кВт |
56 |
|
Габариты, мм |
18250 х 2000 х 2650 |
|
Масса, кг |
4000 |
