Предназначена для одностороннего облицовывания на ПУР клее плитных заготовок таких как МДФ, ДСтП, сотовые панели, алюминиевые панели, ПВХ панели, вспененные панели, стекловолоконные плиты, плит из силиката кальция и других оснований.
Применяется облицовочный материал в рулонах, ПВХ, ПЭ, ПЭТ, ПЭТГ, бумага, CPL, алюминиевая фольга, шпон и другие материалы на основании.

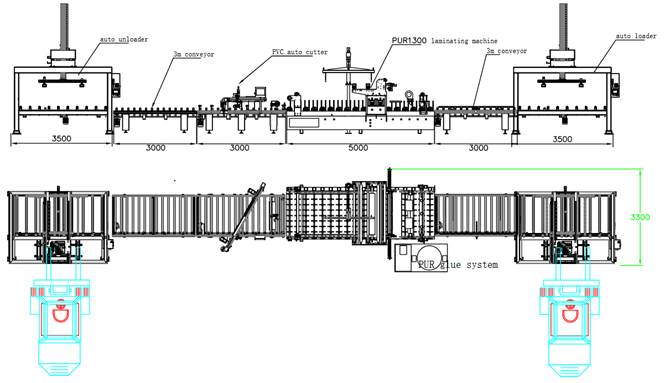

СОСТАВ ЛИНИИ
СОСТАВ ЛИНИИ:
|

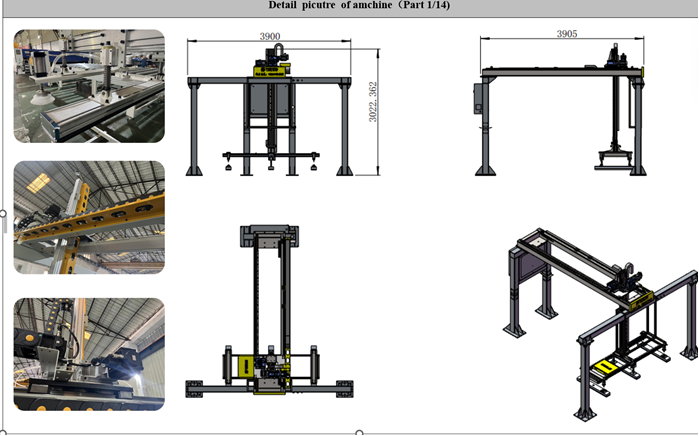

1. Автоматическая загрузка и разгрузка линии. Комплект |
|
|
Рабочая ширина: 1220 мм Рабочая длина: 2440–3000 мм Количество циклов: 1–4/мин Максимальная высота штабеля: 1100 мм Максимальная грузоподъемность: 70 кг Мощность поперечного перемещения: 2 кВт (сервопривод) Подъем и опускание: 2 кВт (сервопривод) Масса: 1,9 т Габариты: 3900*3900*3000 м |
|
|
|
|

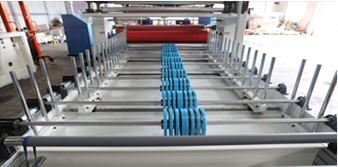

2. Подающий конвейер |
|
|
Размеры: 3000*1635*950 мм Мощность привода: 0,37 кВт Рабочая ширина: 300–1300 мм, регулируемый упор.
|
|

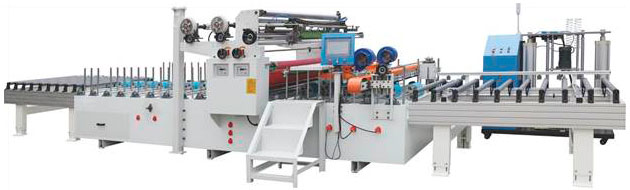

3. Основная машина для нанесения клея и облицовывания |
|
|

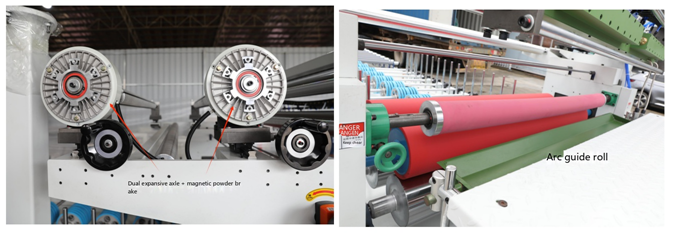

Размеры: 5300*2285*2900 мм Прижимной ролик: стальной, наружный диаметр 240 мм, хромированный - 2 шт. Нижний ролик: стальной, наружный диаметр 240 мм, хромированный - 2 шт. Электродвигатель привода: 2,2 кВт Электродвигатель пылеудаления 0,75 кВт Направляющие стальные ролики для пленки - 5 шт. Магнитно-порошковый тормоз - 2 шт., Скорость подачи: 1-25 м/мин Устройство для намотки бумаги, двойная укладка пленки, пылеудаление, нагрев. Станок оснащен краном, рулоны пленк легко заменяются. Диаметр посадки рулона 75 мм, максимальный диаметр рулона — 400 мм. |

|
|
|

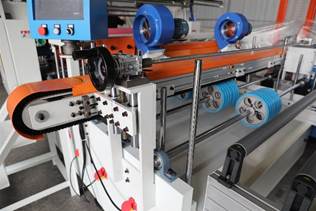

3.1. Обеспыливание заготовки |
|
|
Используется для очистки пыли на поверхности плиты, с помощью ленточной поперечной щетки, приводимой в движение редуктором. Подъем и опускание при помощи маховика
|
|

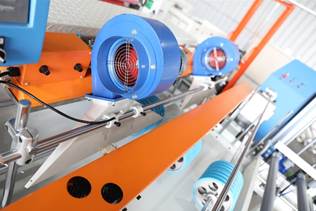

3.2. Обдув заготовки |
|
|
В комплект входят два фена мощностью 370 Вт для обдува пыли в углах, которые не может очистить поперечная щетка. |
|

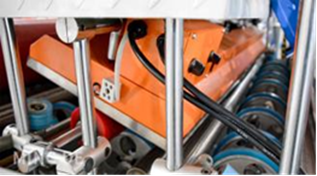

3.3. Нагрев заготовки |
|
|
Нагрев осуществляется шестью инфракрасными нагревательными трубками мощностью 1,5 кВт каждый, которые отличаются высокой тепловой эффективностью, высокой удельной мощностью, быстрым нагревом, энергосбережением и длительным сроком службы. Также предусмотрен регулятор напряжения для плавной регулировки необходимой температуры. |
|

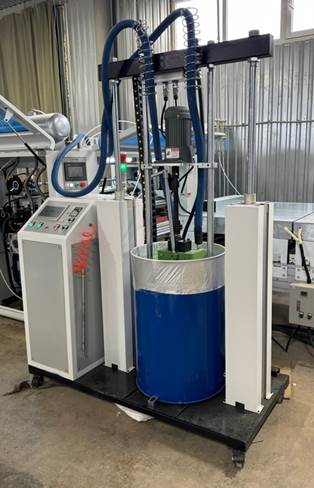

3.4. Плавитель ПУР клея |
|
|
Для работы с емкостями объемом 200 литров. Специально для клеев-расплавов PUR, плавитель оснащён герметизирующим поршнем предохраняющем расплавленный клей от контакта с воздухом и выходом расплавленного клея через специальный нагреваемый шланг. Максимальная производительность насоса: 69,0 кг/ч Производительность (труба/пистолет): 2 выхода Размеры: 1660*750*2000 мм Масса: 360 кг Мощность основного блока: 14,8-32 кВт Скорость подачи: 0-30 м/мин
|
|
3.5. Клеевая дюза 1300 |
|
|
Максимальная ширина нанесения клея: 1300 мм Ширина нанесения клея может быть быстро изменена в обоих направлениях Отображение ширины: Цифровой счетчик Регулировка кронштейна: Регулируется на +/-15 градусов |
|

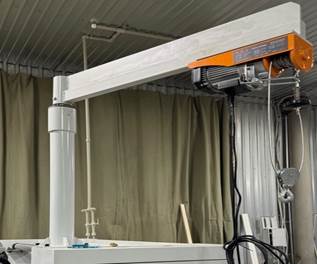

3.6. Кран для загрузки бобин |
|
|
существенно облегчает работу с тяжелыми рулонами |
|

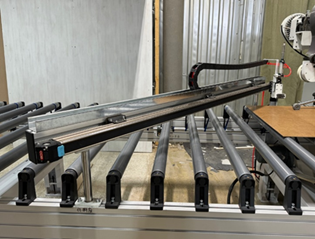

4. Автоматическая торцовка |
|
|
Автоматическая торцовка Деление облицовочного материала между плит осуществляется подвижным ножом в проходном режиме. Управляется в координатах Х и Y сервоприводами. Скорость подачи 0-20 м/мин Мощность 0,9 кВт |
|

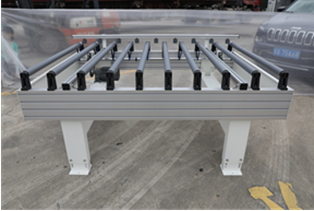

5. Разгрузочный конвейер |
|
|
Размеры: 3000*1635*950 мм Мощность привода: 0,37 кВт
|
Технические характеристики:
|
Толщина заготовки, мм |
2 – 60 |
|
Минимальная длина заготовки, мм |
600 |
|
Макс. ширина заготовки, мм |
1 250 |
|
Макс. диаметр рулона пленки |
400 |
|
Общая скорость подачи линии, м./мин |
0 - 16 |
|
Установленная мощность, кВт |
41 |
|
Габариты, мм |
21000 х 3300 х 4000 |
|
Масса, кг |
4000 |
