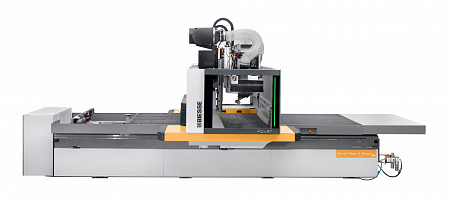

Чрезвычайно компактный обрабатывающий центр, предназначенный для адаптации к производственному пространству, в котором он установлен. Позволяет оператору всегда иметь безопасный доступ ко всем сторонам машины без каких-либо препятствий.
Отличительные особенности:

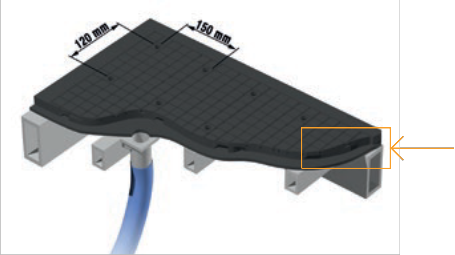

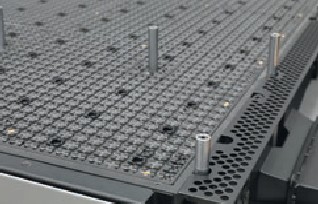

Рабочий стол из стратифицированного фенола с вакуумной системой. |
|

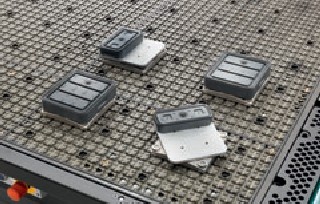

Вакуумные модули, свободно позиционируемые на рабочем столе FT без соответствующих подсоединений. |
|
|
Многозонная технология, которая автоматически подстраивает вакуум станка к различным размерам панелей, используемых клиентом на своём производстве. |
Высокопроизводительная система обеспечивает надежную фиксацию даже небольших деталей и дает возможность обрабатывать воздухопроницаемых материалы. | |
Вакуумная фиксация прекрасно подстраивается к размерам панели и позволяет производить переход от одного формата к другому без необходимости ручных операций. |
Технические характеристики:
РАБОЧЕЕ ПОЛЕ И ВЫСОТА ПО Z
X | Y | ЗОНЫ ОБРАБОТКИ (4Ax/5Ax) | Z | Hmax | |
мм | мм | мм | мм | мм | |
Rover Plast ASmart FT 1224 | 2465 | 1260 | - | 200/250 | 2750 |
Rover Plast ASmart FT 1531 | 3100 | 1560 | 1126/1069 | 200/250 | 2750 |
Rover Plast ASmart FT 1536 | 3765 | 1560 | 1459/1401 | 200/250 | 2750 |
Rover Plast ASmart FT 1836 | 3765 | 1875 | 1459/1401 | 200/250 | 2750 |
Rover Plast ASmart FT 2231 | 3100 | 2205 | 1126/1069 | 200/250 | 2750 |
Rover Plast ASmart FT 2243 | 4300 | 2205 | 1726/1669 | 200/250 | 2750 |
X | Y | Z | ВЕКТОРНАЯ СКОРОСТЬ | |
м/мин | 25 | 60 | 20 | 65 |
ГАБАРИТЫ ПРИ ОДИНОЧНОЙ УСТАНОВКЕ
ДОСТУП СО ВСЕХ СТОРОН | L | L1 | W | W1 |
CE / NCE | CE / NCE | CE / NCE | CE / NCE | |
мм | мм | мм | мм | |
Rover Plast ASmart FT 1224 | 6380 | 5379 | 4136 | 3136 |
Rover Plast ASmart FT 1531 | 7020 | 6019 | 4436 | 3436 |
Rover Plast ASmart FT 1536 | 7680 | 6680 | 4436 | 3436 |
Rover Plast ASmart FT 1836 | 7680 | 6680 | 4752 | 3752 |
Rover Plast ASmart FT 2231 | 7020 | 6019 | 5082 | 4082 |
Rover Plast ASmart FT 2243 | 8210 | 7215 | 5082 | 4082 |
ГАБАРИТНЫЕ РАЗМЕРЫ С СИСТЕМОЙ РАЗГРУЗКИ
ДОСТУП СО ВСЕХ СТОРОН | L | L1 | W | W1 |
CE / NCE | CE / NCE | CE / NCE | CE / NCE | |
мм | мм | мм | мм | |
Rover Plast ASmart FT 1224 | 8680 | 7779 | 4136 | 3136 |
Rover Plast ASmart FT 1531 | 9870 | 8965 | 4436 | 3436 |
Rover Plast ASmart FT 1536 | 11210 | 10306 | 4436 | 3436 |
Rover Plast ASmart FT 1836 | 11210 | 10306 | 4752 | 3752 |
Rover Plast ASmart FT 2231 | 9870 | 8965 | 5082 | 4082 |
Rover Plast ASmart FT 2243 | 12270 | 11367 | 5082 | 4082 |
