Назначение
Станок предназначен для раскроя плит МДФ, ДСтП и массива древесины дисковыми пилами на полосы нужной ширины за один проход, а также фрезерования пазов. Применяется на предприятиях занятых производством дверей и корпусной мебели для получения погонажа и различных панелей.

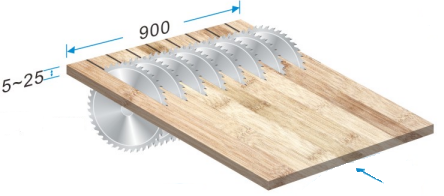

Схема работы:
Отличительные особенности:
|
ЛЕГКИЙ ДОСТУП Станок оборудован системой кожухов с возможностью быстрого доступа к зоне резания, для замены и настройки постава пил. |
|
НАДЕЖНЫЙ ПРИЖИМ И ПОДАЧА ЗАГОТОВОК Прижим и подача заготовки осуществляется по всей ширине обработки с помощью 12 обрезиненных роликов (6 на подачу, 6 на приемку), что обеспечивает стабильную подачу заготовки. Регулировка по высоте верхних прижимных роликов осуществляется вручную. |
|
ПИЛЬНЫЙ ВАЛ Жесткий пильный вал диаметром 74 мм позволяет устанавливать пилы на всю длину вала – 900 мм. Для работы используются дисковые пилы 205х2,2х74х60Т. Возможна установка до 40 пил.
Пильный вал имеет настройку по высоте пропила для фрезерования пазов в заготовке. |
|
ПРИВОД ПИЛЬНОГО ВАЛА И СИСТЕМЫ ПОДАЧИ Осуществляется от двух отдельных электродвигателей. Основной вал приводится в движение эл. двигателем 18,5 кВт при помощи клиноременной передачи. Система подачи нижних приводных роликов имеет цепной привод мощностью 1,5 кВт |
|
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ (ОПЦИЯ) Возможно оснащение станка автоматическим толкателем заготовок с гидравлическим подъемным столом на загрузке и выгрузке. |
Технические характеристик:
|
Модель |
MJ-900 |
|
Ширина заготовки, мм |
450 - 900 |
|
Толщина заготовки, мм |
5 - 25 |
|
Минимальная длина заготовки, мм |
400 |
|
Скорость подачи, м/мин |
0 - 15 |
|
Мощность основного эл. двигателя, кВт |
18,5 |
|
Мощность эл. двигателя подачи, кВт |
1,5 |
|
Диаметр шпинделя, мм |
74 |
|
Диаметр пилы, мм |
205 |
|
Частота вращения шпинделя, об/мин. |
2 600 |
|
Габариты, мм |
2030х1500х1230 |
|
Масса, кг |
2 000 |
