Схема обработки:
Отличительные особенности KS-833:
- Максимальная высота раскраиваемого пакета 100 мм.
- Возможность работы с картами раскроя.
- Перемещение пильной каретки происходит за счет прямозубой рейки и шестерни с помощью сервомотора.
- Максимальная скорость пильной каретки при холостом ходе 120 м/мин.
- Максимальная скорость рабочего хода пильной каретки 100 м/мин.
- Максимальная скорость программируемого толкателя 120 м/мин.
- Автоматический подъем основной пилы на высоту необходимую для раскраиваемого пакета материала
- На программируемом толкателе оборудованы одиннадцать пневматических захватов.
- Промышленный компьютер обеспечивает надежную работу системы ЧПУ.
Обратите внимание：
|

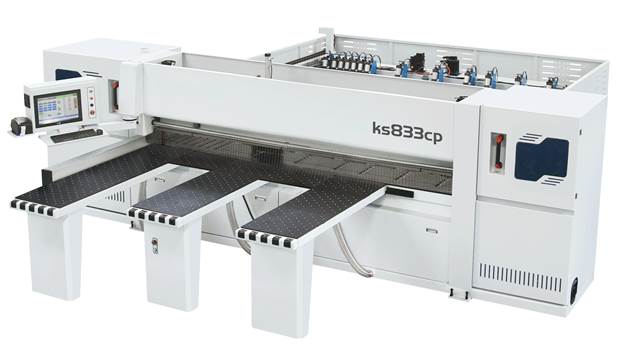

Форматно-раскроечный центр с ЧПУ KS-833 оснащен промышленным компьютером с 19-дюймовым монитором на базе Windows. ПО станка позволяет создавать, редактировать собственные карты раскроя. Также, станок позволяет импортировать и редактировать файлы из сторонних оптимизаторов. В стандартную комплектацию входит возможность передачи данных через USB — носители или локальную сеть, а также слот для подключения принтера. Система диагностики позволяет быстро обнаружить ошибки и оперативно устранить их. |
|

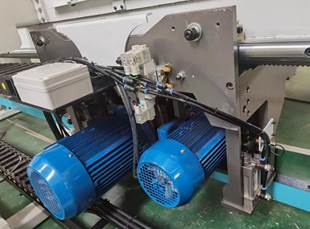

Мощный привод основной пилы 16,5кВт, позволяет раскраивать пакет заготовок толщиной до 100мм. |
|
Каретка пильного узла перемещается с помощью сервомотора, посредством передачи шестерня-рейка |
|
Программируемый толкатель оснащен мощным сервоприводом, что гарантирует высокую точность и скорость работы. |
|
Ролики на толкателе оснащены специальными пыльниками. |
|

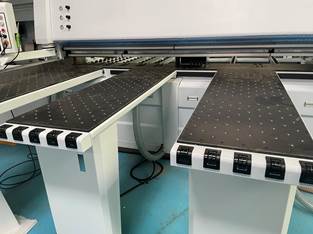

Передние столы оснащены независимой системой воздушного поддува для плавного перемещения пачки материала без повреждения лицевых сторон. Поверхность столов изготовлена из жестких, износостойких плит пластика для более длительного срока службы. Каждый стол имеет отдельный подвод и подключен к вихревым насосам, нагнетающим поток воздуха для создания эффекта воздушной подушки. |
|
Толкатель оборудован специальными пневмозахватами, что гарантирует надежную фиксацию пакета заготовок. Одиннадцать захватов, надежно фиксируют как пакет материала толщиной до 100 мм, так и один лист. |
|

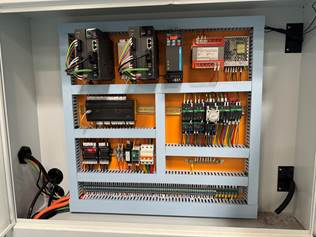

Электрошкаф оснащен комплектующими ведущих мировых производителей скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. |
Технические характеристики：
|
Модель |
KS-833 |
|
Габариты раскраиваемого материала, мм |
3300×3200×100 |
|
Скорость раскроя, м/мин |
1-100 |
|
Скорость возврата пильной каретки, м/мин |
1-120 |
|
Скорость толкателя, м/мин |
1-120 |
|
Диаметр основной пилы, мм |
400×75 |
|
Частота вращения основной пилы, об/мин |
4800 |
|
Диаметр подрезной пилы, мм |
180×55 |
|
Частота вращения подрезной пилы, об/мин |
6900 |
|
Мощность привода основной пилы, кВт |
16,5 |
|
Мощность привода подрезной пилы, кВт |
2,2 |
|
Количество пневмозахватов на толкателе, шт |
11 |
|
Мощность привода программируемого толкателя (servo), кВт |
1,8 |
|
Мощность привода пильной каретки (servo), кВт |
1,8 |
|
Суммарная мощность, кВт |
28 |
|
Рабочее давление пневмосистемы, МПа |
0,6-0,8 |
|
Габаритные размеры, мм |
5900×5800×1850 |
|
Вес, кг |
5000 |
