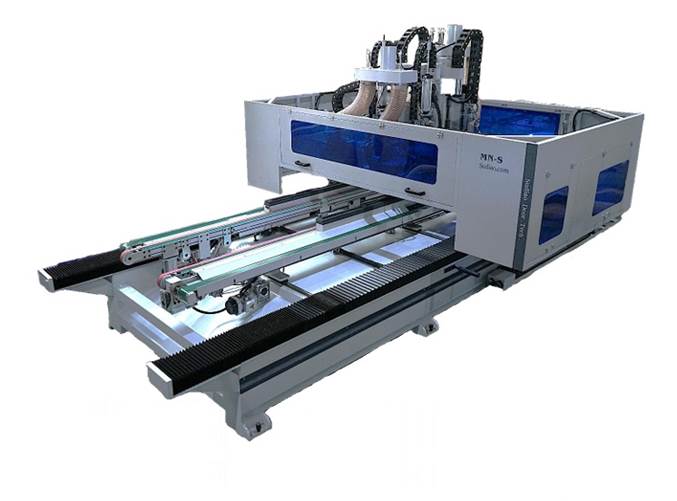

Обрабатывающий центр с ЧПУ мод. MN-S предназначен для полной обработки дверного полотна с пяти сторон и включает в себя следующие операции:
· Форматирование дверного полотна в размер;
· Фрезерование по пласти дверного полотна;
· Фрезерование дверного полотна по четырем торцам;
ВОЗМОЖНОСТИ СТАНКА:
Уникальная комплектация станка объединяет все технологические операции для обработки дверного полотна после процесса прессования и позволяет работать как в проходном режиме (встраивание в технологическую линию) так и в возвратном (в место загрузки/выгрузки дверного полотна).
· Форматирование дверного полотна осуществляется пильными дисками.
· Шпиндель с автоматической сменой инструмента осуществляет обработку двери в вертикальной плоскости.
· Пара горизонтальных поворотных шпинделей производят фрезерование пазов и отверстий в горизонтальной плоскости по четырем торцам двери.

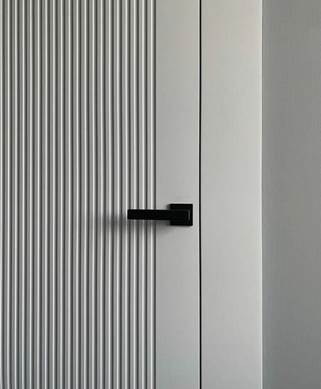

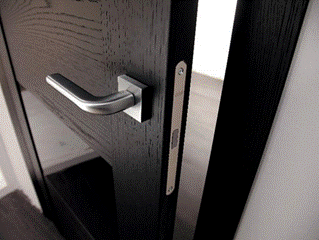

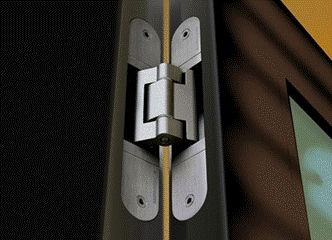

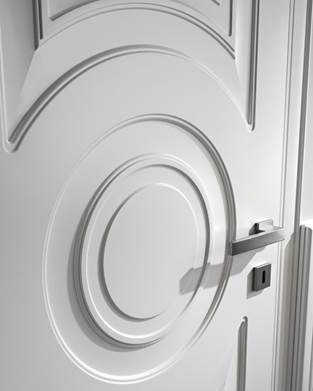

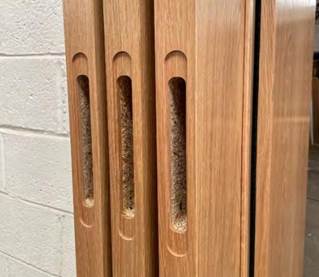

ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
|
 |
|
|
|
 |
|
|
ВИДЕО:
ОБРАТИТЕ ВНИМАНИЕ:
 |

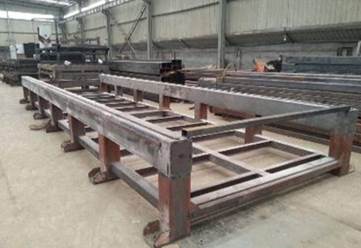

Станина станка изготовлена из сваренных толстостенных квадратных профилей, которая далее проходит отпуск для устранения сварочных напряжений и предотвращения деформаций при длительной эксплуатации.
Поверхность станины станка проходит пескоструйную и дробеструйную обработку, а также вибростарение для улучшения адгезии лакокрасочного покрытия, предотвращения
отслоения краски, окисления и образования ржавчины. |
 |

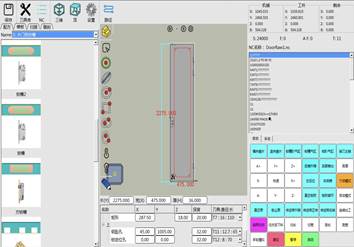

Программное обеспечение с САМ модулем позволяет осуществлять полный цикл обработки дверного полотна: обрезка в размер, фрезерование по плоскости, фрезерование четверти, фрезерование паза под тело замка, планку замка, отверстий для ручки и личинки замка, пазы под петли, доводчик, выпадающий порог и т.д. |
 |

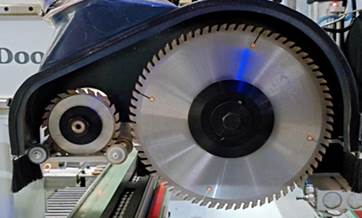

Форматирование дверного полотна осуществляется пилами, что значительно увеличивает скорость и качество реза. |
 |

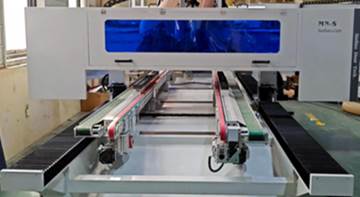

Ленточные транспортеры эффективно удаляют обрезки из рабочей зоны. |
 |

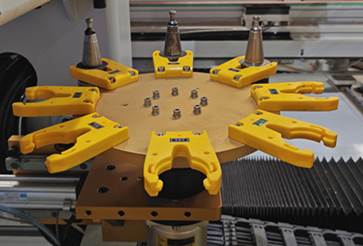

Вертикальный шпиндель 9кВт с автоматической сменой инструмента (тип патрона ISO 30) и револьверным магазином на 8 позиций. |
 |
Автоматическое позиционирование вакуумных подушек в зависимости от размера дверного полотна. |
 |

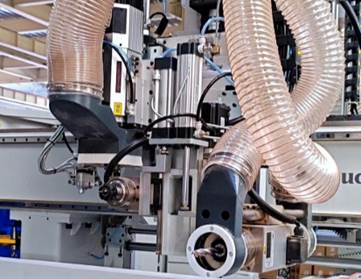

Горизонтальный блок оснащен двумя шпинделями 6кВт и 3,5кВт и имеет функцию поворота на 90°. |
 |
Датчики измерения дверного полотна работают в двух режимах как перед форматированием, так и после форматирования, что значительно увеличивает скорость обработки, так как нет необходимости в позиционировании двери после форматирования. |
 |

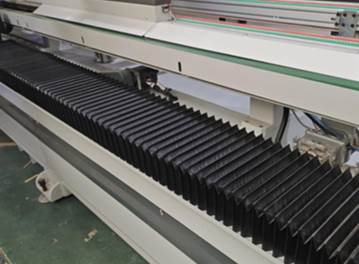

Пылезащитные кожуха закрывают направляющие и предотвращают проникновение пыли в подвижные узлы станка.
|
 |

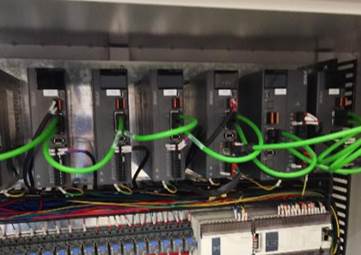

Перемещение узлов и агрегатов станка осуществляется при помощи сервоприводов, что гарантирует высокую скорость и точность. |
Технические характеристики
|
Модель |
MN-S |
|
Рабочая длина, мм |
1650-3050 |
|
Рабочая ширина, мм |
300-1100 |
|
Рабочая толщина, мм |
30-60 |
|
Пильный узел, шт |
2 |
|
Мощность привода основной пилы, кВт |
7,5 |
|
Мощность привода подрезной пилы, кВт |
1,5 |
|
Диаметр основной пилы, мм |
300/30 |
|
Диаметр подрезной пилы, мм |
120/22 |
|
Мощность шпинделя с автосменой инструмента, кВт |
9,0 |
|
Магазин инструмента револьверного типа |
8 поз. |
|
Мощность 1-го горизонтального шпинделя, кВт |
6,0 |
|
Мощность 2-го горизонтального шпинделя, кВт |
3,5 |
|
Мощность вакуумного насоса, кВт |
4,0 |
|
Установленная мощность, кВт |
29,5 |
|
Рабочее напряжение, В |
380, трёхфазное |
|
Частота тока, Гц |
50 – 60 |
|

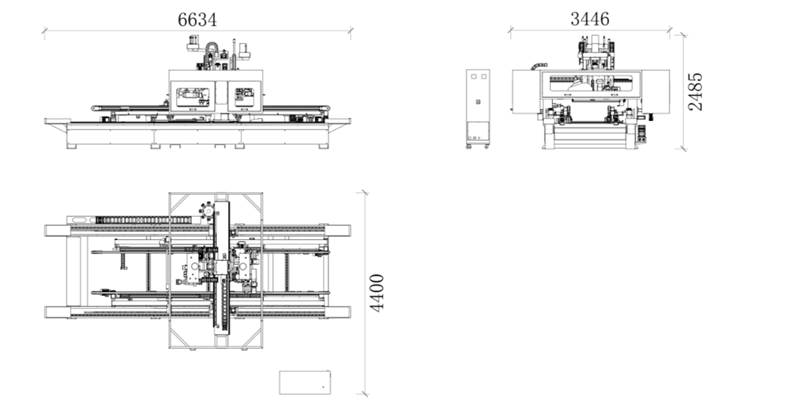

Габаритные размеры ДхШхВ, мм |
6650х3500х2500 |
|
Масса, кг |
4500 |
