Видео:

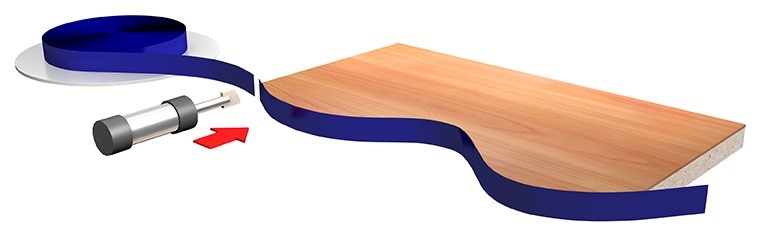

Схема работы:
ОБРАТИТЕ ВНИМАНИЕ:
|

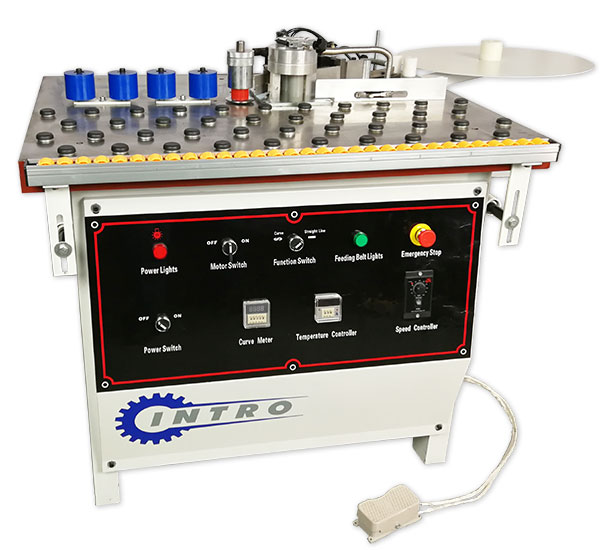

Два клеенаносящих вала обеспечивают качественное приклеивание кромки на прямолинейных и криволинейных деталях. |
|
Литой рабочий стол обеспечивает необходимую жесткость конструкции, а большая металлоемкость гарантирует стабильную работу узлов и агрегатов станка. |
|
Нижнее расположение клеевой ванны предотвращает вытекание клея на рабочий стол, все излишки клея стекают обратно в клеевую ванну, клей постоянно циркулирует, за счет этого не происходит его выгорание. |
|
Специальные термостойкие рукоятки для без безопасной регулировки толщины клеевого слоя на клеенаносящих валах. |
|
Механизм подачи кромки имеет обрезиненный валик для деликатной подачи глянцевых материалов. |
|
Быстросъемные допрессовочные ролики для дополнительного прижатия кромки к прямолинейным деталям. В случае обработки криволинейных заготовок, ролики легко демонтируются, и кромка прикатывается основным приводным роликом. |
 |
Пульт управления оснащен органами управления: температурой клеевой ванны, скоростью подачи кромки, счетчиком длины кромки. Дополнительно можно выбрать режим работы относительно типа делали прямолинейная/криволинейная. |
|
Устройство поддержки габаритных деталей, позволяет качественно обрабатывать крупные заготовки. |
|
Узел подготовки воздуха оборудован манометром и редукционным клапаном для регулировки давления воздуха в пневмосистеме. Установлен влагоотделитель для удаления влаги из подготовленного воздуха и масленка для автоматической смазки пневмосистемы станка. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
IB-50 |
|
Толщина кромочного материала, мм |
0,4 - 3 |
|
Толщина детали, мин/макс, мм |
15 - 50 |
|
Скорость подачи, м/мин |
1 - 14 |
|
Общая мощность, кВт |
2 |
|
Питающее напряжение, В |
220/380 |
|
Давление сжатого воздуха, Бар |
6 |
|
Габаритные размеры |
|
|
Длина, мм |
1100 |
|
Ширина, мм |
750 |
|
Высота, мм |
1100 |
|
Вес, кг |
180 |
